6
Montage des SAMs
6.1
Anschlüsse
Die nachfolgenden Darstellungen geben einen Überblick über die vorhandenen Anschlüsse. Das SAM besitzt
einen 6 poligen Steckanschluss für die 12 V Betriebsspannung und der 20 mA Schnittstelle, die mit der Steuerung
verbunden wird.
Der AC-Zähler besitzt Anschlussklemmen für die Leiter L1 – L3 und den Nullleiter.
Der DC-Zähler besitzt Anschlussklemmen für die Plus und Minusleitungen, Sense-Leitungen und der
Hilfsspannungsversorgung (230 VAC).
1)

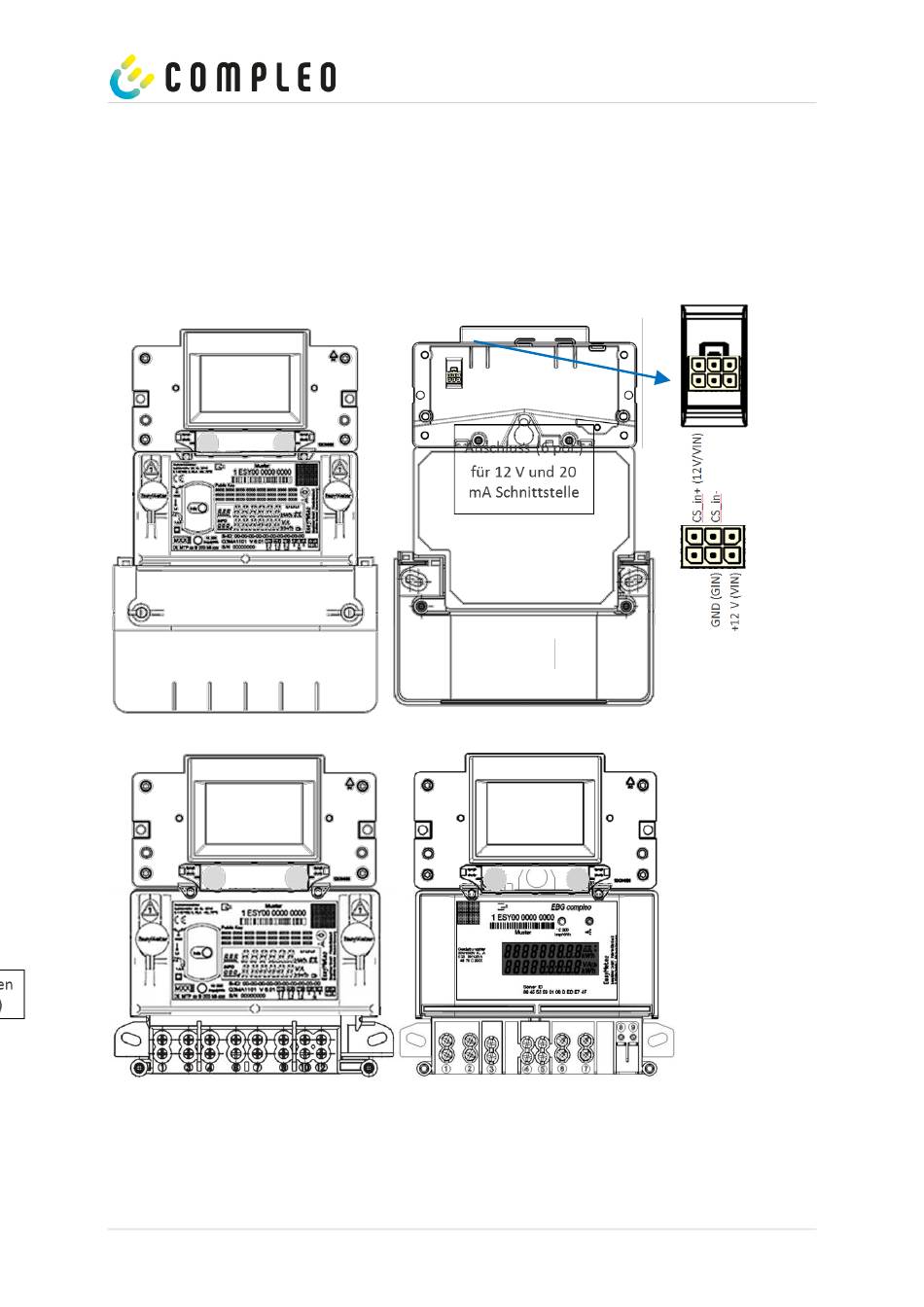

Abbildung 25: oben: Vorder- und Rückseite mit AC Zähler, unten die Darstellung der Anschlüsse; links AC, rechts DC
1) = nicht relevant für compleo Solo
2021-10
SAM Solo | 02
33
