Inhaltszusammenfassung für Compleo SOLO N
- Seite 1 Betriebsanleitung Compleo SOLO N 40800705 Artikelnummer: A06AA1 Issue: 2023_06 Revision: 04...
-
Seite 2: Inhaltsverzeichnis
Zu dieser Anleitung ..................... 5 Geltungsbereich ............................6 Weitergehende Vorschriften ........................6 Hersteller- und Kontaktadresse ......................7 Darstellungskonventionen ......................... 7 Abkürzungen ..............................8 Sicherheit ......................9 Warnhinweise ............................... 9 2.1.1 Abschnittsbezogene Warnhinweise ....................9 Bestimmungsgemäße Verwendung ....................... 10 Vorhersehbare Fehlanwendung ......................10 Sicherheitstechnische Hinweise für den Benutzer ................ - Seite 3 5.10.12 Optionales Sicherungsschloss anbringen ..................48 5.10.13 Sicherungszeichen ..........................48 Inbetriebnahme ....................49 Prüfung des Ladesystems ........................50 Systemhochlauf ............................50 Konfiguration des Ladesystems mit Compleo DUCTO ..............51 6.3.1 Netzwerkverbindung erstellen ......................51 6.3.2 Konfigurationsoberfläche aufrufen ....................51 DUCTO Guide ............................. 51 Betrieb ......................53 Ladeprozess ...............................
- Seite 4 Zu dieser Anleitung Entstörungshinweise ..................61 Zu diesen Hinweisen ..........................61 9.1.1 Geltungsbereich ..........................61 OCPP 1.6 ..............................61 Compleo-spezifisch ..........................63 Instandhaltung ....................67 10.1 Wartungsplan ............................. 68 10.1.1 Automatischer RCD-Test ........................68 10.2 Instandsetzung und Reparatur .......................69 10.3 Reinigung ..............................70 Außerbetriebnahme, Demontage und Entsorgung ..........
-
Seite 5: Zu Dieser Anleitung
Warnhinweise sowie Handlungsanweisungen in dieser Anleitung. Es gelten zusätzlich zu den Hinweisen in dieser Anleitung die örtlichen Unfallverhütungsvorschriften und die nationalen Arbeitsschutzbestimmungen. Abbildungen dienen dem grundsätzlichen Verständnis und können von der tatsächlichen Ausführung des Ladesystems abweichen. Weitere Informationen zum Produkt: https//www.compleo-charging.com/produkte/document-center 2023_06 A06AA1 | 04... -
Seite 6: Geltungsbereich
Zu dieser Anleitung Geltungsbereich Diese Betriebsanleitung ist gültig für folgende Artikelnummern des Ladesystems Compleo SOLO N: neoom international Compleo Charging Solutions Ausstattung 40800705 i00019538 A06AA11003.22 Weitergehende Vorschriften Der Betreiber muss sicherstellen, dass das Ladesystem ordnungsgemäß installiert und bestimmungsgemäß verwendet wird. -
Seite 7: Hersteller- Und Kontaktadresse
Zu dieser Anleitung Hersteller- und Kontaktadresse Compleo Charging Solutions AG Ezzestraße 8 44379 Dortmund Tel.: +49 231 534 923 - 777 Fax: +49 231 534 923 - 790 E-Mail-Adresse: info@compleo-cs.com Darstellungskonventionen Zum einfachen und schnellen Verständnis werden unterschiedliche Informationen in dieser Anleitung folgenderweise dargestellt oder hervorgehoben: •... -
Seite 8: Abkürzungen
Zu dieser Anleitung Abkürzungen Abkürzung Erklärung (Alternating Current) Wechselspannung (Direct Current) Gleichspannung Elektromagnetische Verträglichkeit EVSEID (Electric Vehicle Supply Equipment ID) Ladesystem-Identifikation (Human-Machine Interface) Mensch-Maschine Schnittstelle Identifikationsnummer Infrarot Kilowattstunde (Liquid Crystal Display) Flüssigkristallanzeige Ladesystem (Miniature Circuit Breaker) Leitungsschutzschalter MessEG Mess- und Eichgesetz MessEV Mess- und Eichverordnung (Not Available/Applicable) Nicht verfügbar/anwendbar... -
Seite 9: Sicherheit
Sicherheit 2 Sicherheit Zur Betriebssicherheit der Ladeeinrichtung und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Informationen und Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Reparaturarbeiten am Gerät dürfen nur durch autorisiertes Fachpersonal durchgeführt werden. Das Öffnen des Gerätegehäuses darf nur durch Personen erfolgen die sach- und fachgerecht unterwiesen wurden. -
Seite 10: Bestimmungsgemäße Verwendung
Sicherheit Bestimmungsgemäße Verwendung Das Ladesystem ist ausschließlich zum Aufladen von Elektrofahrzeugen bestimmt. Das Ladesystem ist für den öffentlichen sowie halböffentlichen Raum geeignet und im Innen- sowie Außenbereich einsetzbar. Das Ladesystem ist ausschließlich für eine ortsfeste Montage bestimmt. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. -
Seite 11: Personalqualifikation
Sicherheit Personalqualifikation Qualifizierte und geschulte Elektrofachkräfte erfüllen folgende Anforderungen: • Kenntnis der allgemeinen und speziellen Sicherheits- und Unfallverhütungsvorschriften. • Kenntnis der einschlägigen elektrotechnischen Vorschriften. • Produktspezifisches Wissen durch entsprechende Schulungen. • Fähigkeit, Gefahren in Zusammenhang mit Elektrizität zu erkennen. GEFAHR Gefahr durch elektrischen Strom Das Berühren von stromführenden Teilen führt zum Stromschlag mit schweren Verletzungen oder Tod als Folge. -
Seite 12: Gefahren Und Restrisiken
Gefahren und Restrisiken HINWEIS Compleo Ladesysteme enthalten in Gesamtheit keine SVHCs (besonders besorgniserregende Stoffe) in einer Konzentration von mehr als 0,1 % (w/w), bezogen auf die einzelne Ladestation. Einzelne Komponenten können jedoch SVHCs in Konzentrationen > 0,1 % (w/w) enthalten. -
Seite 13: Produktbeschreibung

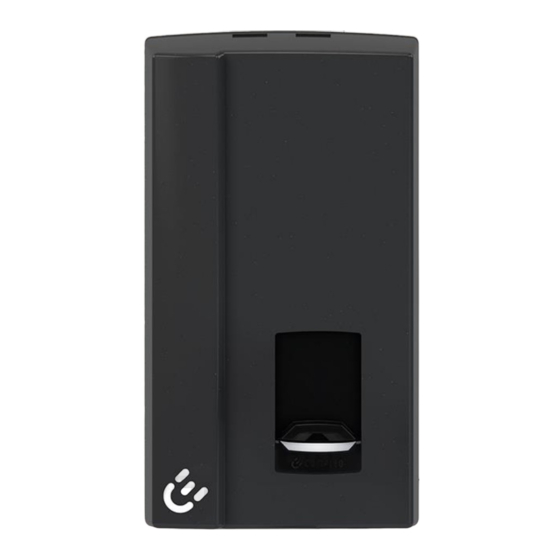

Produktbeschreibung 3 Produktbeschreibung Das nachfolgend beschriebene Ladesystem Compleo SOLO N ist für die Ladung von Elektrofahrzeugen im Innen- und Außenbereich mit der Montage an einer tragenden Wand oder einer Stele geeignet. Anweisungen, Zustände und Meldungen werden mittels Status-LEDs und/ oder Displays angezeigt. - Seite 14 Produktbeschreibung Ladeschnittstellen • HC2 (festmontiertes Ladekabel mit Ladestecker Typ 2) oder • AO2 (Steckdose Typ 2 mit Schiebedeckel) Statusanzeige • Status-LED 3-farbig Dokumentation • Betriebsanleitung inkl. zugehöriger Dokumente Installationszubehör • Befestigungssatz • Montagematerial A06AA1 | 04 2023_06...
-
Seite 15: Serienetikett
Produktbeschreibung 3.2 Serienetikett Auf dem Ladesystem ist ein Serien-Etikett angebracht. Die folgende Abbildung zeigt die Anordnung der Informationen auf einem Serien-Etikett: Beispieldarstellung Mittels des Serien-Etiketts sind die folgenden Angaben identifizierbar: Name des Geräte-Herstellers Adresse, Servicenummer, Internetseite des Geräte-Herstellers Systembezeichnung des System-Herstellers Material-Nummer bzw. -
Seite 16: Technische Spezifikationen
Produktbeschreibung 3.3 Technische Spezifikationen Allgemeines Compleo SOLO N Ladesystem 40800705 Artikelnummer Ausstattung (Variantenkürzel) A06AA1xxxxxx.xx Ladestandard Mode 3/ IEC 61851 Anschlüsse Netzanschluss Klemmen Anschlussquerschnitt max. starr: 10 mm²; flexibel: 6 mm² (mit und ohne Aderendhülse) 6),1) Potentialausgleich max. 16 mm Ethernet LSA Klemmen/ Buchse RJ45 Anschlussquerschnitt min. - Seite 17 Produktbeschreibung Ladespannung 400 V/ 3~ Ladeleistung max. 22 kW Ladestrom 32 A/ 3~ Ladeschnittstelle/n 1 x Typ 2 Ladesteckdose Schutzeinrichtungen C40 A RCCB: 40 A/0,03 A, Typ A; RDC-DD: 6 mA Umgebungsbedingungen Umgebungstemperatur -25 °C bis +40 °C Betriebstemperatur (∅ 24 h) ≤...
- Seite 18 Produktbeschreibung Rechtsvorschriften 2014/35/EU (Niederspannungsrichtlinie) 2014/30/EU (EMV-Richtlinie) 2011/65/EU (RoHS-Richtlinie) 2001/95/EG (Richtlinie zur allgemeinen Produktsicherheit) 2012/19/EU (WEEE-Richtlinie) (EU) 2019/1021 (EU-POP-Verordnung) (EU) 1907/2006 (REACH-Verordnung) SVHC EU-No. CAS-No. Blei (Pb) 231-100-4 7439-92-1 4,4'-isopropylidenediphenol 201-245-8 80-05-7 (Bisphenol A; BPA) 1) = nur Kupferleitung verwenden 2) = Leitungsschutzschalter muss in der Unterverteilung dem Ladesystem vorgelagert werden 3) = entsprechend IEC 60898-1, IEC 60947-2 oder IEC 61009-1 (Abweichungen möglich durch landesspezifische Vorschriften) 4) = Fehlerstrom-Schutzschalter muss dem Ladesystem vorgelagert werden...
-
Seite 19: Transport, Verpackung Und Lagerung
Transport, Verpackung und Lagerung 4 Transport, Verpackung und Lagerung Transportinspektion Die Lieferung des Ladesystems erfolgt je nach Typ und Produktumfang des Ladesystems stehend oder liegend in einer angemessenen Transport- und Schutzverpackung. Je nach Typ des Ladesystems werden luftgepolsterte Schutzfolien und/ oder Kartonagen verwendet. Die Materialien können während der späteren Montage auch als Unterlage genutzt werden. - Seite 20 Transport, Verpackung und Lagerung Lieferumfang: Gehäusedeckel Anschlusskasten Unterschale Befestigungsmaterial für die Wandmontage Befestigungsmaterial für Unterschale und Gehäusedeckel Abb. 2: Lieferumfang A06AA1 | 04 2023_06...
-
Seite 21: Lagerbedingungen
Transport, Verpackung und Lagerung 4.2 Lagerbedingungen Die Lagerung sollte in derselben Lage erfolgen, in der auch der Transport erfolgt ist. Ist dies aus unbestimmten Gründen nicht möglich, sollte die Lagerung in der Montagelage des Ladesystems erfolgen. • Umgebungstemperatur für die Lagerung: -25 °C bis +50 °C •... -
Seite 22: Installation
Installation 5 Installation Installationsarbeite n Installationsarbeiten Die Montage- und Installationsarbeiten erfordern spezifische, fachliche Qualifikationen und Fachkenntnisse. Es besteht Lebensgefahr für Personen, die Arbeiten durchführen, für die sie weder qualifiziert noch unterwiesen worden sind. Die Arbeiten dürfen nur von Personen vorgenommen werden, die hiermit vertraut und über Gefahren unterrichtet sind sowie die nötige Qualifikation aufweisen. - Seite 23 Installation ACHTUNG Gefahr durch herabfallendes Ladesystem Bei Montage des Ladesystems auf einer nicht ausreichend tragfähigen Wandkonstruktion kann es zum Ausreißen der Befestigung und dadurch zum Herabfallen des Ladesystems kommen. Schäden am Ladesystem können die Folge sein. • Auf ausreichend tragfähige Wandkonstruktion achten. •...
-
Seite 24: Hinweise Zur Elektrischen Installation
Installation 5.3 Hinweise zur elektrischen Installation GEFAHR Gefahr durch elektrischen Strom Das Berühren von stromführenden Teilen führt zum Stromschlag mit schweren Verletzungen oder Tod als Folge. • Arbeiten an elektrischen Komponenten nur durch eine Elektrofachkraft und nach elektrotechnischen Regeln ausführen lassen. •... - Seite 25 Installation ACHTUNG Gerätestörung Das Installieren einer zusätzlichen RCCB-Schutzeinrichtung kann während des automatischen Selbsttest bei Ladesystemen mit eingebautem RCCB zu Irritationen führen. Störungen und Geräteausfall können die Folge sein. • Wenn ein zusätzlicher RCCB aufgrund der Installationsbedingen notwendig ist, muss der zusätzliche RCCB selektiv zu dem eingebauten RCCB sein.
-
Seite 26: Ladesystem Entpacken
Installation 5.4 Ladesystem entpacken Werkzeug • Bit TORX-TR20 Verpackung öffnen und Beipack entfernen. Ladesystem aus der Verpackung nehmen und mit der Vorderseite nach unten zum Schutz vor Kratzern auf der Faserformeinlage (Eierkarton) platzieren. Sicherungsklebestreifen zwischen Anschlusskasten und Unterschale entfernen. Anschlusskasten (1) unten anheben, ausklinken und entnehmen. -
Seite 27: Standort
Installation Standort Für eine fachgerechte Installation, den sicheren Betrieb und einen barrierefreien Zugang zum Ladesystem sind die nachfolgenden Punkte bei der Auswahl des Standortes zu beachten. • National bzw. lokal geltende Vorschriften. • Das Ladesystem nicht installieren in den Gefährdungsbereichen von: –... -
Seite 28: Montage Auf Stele Mit Smc-Sockel
5.6 Montage auf Stele mit SMC-Sockel HINWEIS Die Stele für das Ladesystem compleo Solo ist entweder mit 1 Befestigungsplatte (einseitige Stele) oder mit 2 Befestigungsplatten (doppelseitige Stele) erhältlich. Durch die konstruktiven Gleichheiten von Sockelplatte und Standrohr wird in der Bebilderung der nachfolgenden Montageanweisungen nur die einseitige Stele verwendet. -
Seite 29: Smc-Sockel Aufstellen
Installation 5.6.1 SMC-Sockel aufstellen Montagevoraussetzungen • Bodenbeschaffenheit mit ausreichender Tragfähigkeit • Mindestens 600 mm seitlicher Freiraum um das Ladesystem zur Wärmeabfuhr • Horizontale Ausrichtung der Auflagefläche • Sockelfüllmaterial (nicht im Lieferumfang) Durchführung der Montage Baugrube mit folgenden Maßen ausheben: – Breite: ca. -
Seite 30: Stele Montieren
Installation 5.6.2 Stele montieren Montagematerial und Werkzeug • 4 Schrauben (M10 x 90, V4A) mit 4 Karosseriescheiben (DIN 9021 10,5 mm, V2A) (Beipack) • Gabel- oder Ringschlüssel SW 17 • Drehmomentschlüssel Durchführung der Montage Abb. 7: Zuleitungsführung Stele so nah wie möglich an der Montagestelle flach auf den Boden legen. Vorbereitete Zuleitungen durch die Bodenöffnung (1) des Sockels in die Stele führen und durch das Standrohr bis zur oberen Öffnung (2) schieben. -
Seite 31: Montage Auf Stele Mit Asphalt- Oder Betonuntergrund-Befestigung
Installation Stele aufrichten und auf dem vorbereiteten SMC-Sockel platzieren. Dabei die Zuleitungen sorgfältig weiter aus der oberen Öffnung ziehen, um eine Schlaufenbildung zu vermeiden. Stele ausrichten, sodass die Befestigungslöcher mit den Befestigungspunkten des SMC-Sockels übereinstimmen. Dabei kontrollieren, dass keine Zuleitungen gequetscht werden! Unterlegscheiben über den Befestigungslöchern der Stele platzieren, die Schrauben durchstecken und diese in... - Seite 32 Unterlagen im Kapitel 13 Anlagen, Seite 75. Abb. 9: Stele mit Bodenbefestigung 1) = Ausführung und Anzahl der Zuleitungen ist abhängig von der zu montierenden Anzahl und Ausstattung des Ladesystems compleo Solo. Siehe Kapitel 3.3 Technische Spezifikationen, Seite 16. A06AA1 | 04 2023_06...
-
Seite 33: Bodenverankerung Einbringen
Installation 5.7.1 Bodenverankerung einbringen HINWEIS Die Ausführung der Bodenverankerung muss der Untergrundbeschaffenheit und/ oder besonderen örtlichen Gegebenheiten angepasst sein. Die nachfolgende Beschreibung der Montage ist daher nur exemplarisch. Es wird nicht detailliert auf örtliche Gegebenheiten eingegangen. Abweichende Vorgehensweisen dürfen nur von fachkundigen Personen veranlasst werden. - Seite 34 Installation Stele aufrichten und auf der ausgewählten Stelle platzieren. Dabei die Zuleitungen sorgfältig weiter aus der oberen Öffnung ziehen, um eine Schlaufenbildung zu vermeiden. Stele an ausgewählter Position ausrichten. Dabei kontrollieren, dass keine Zuleitungen gequetscht werden! Lochbild des Stelen-Sockels auf dem Boden markieren.
-
Seite 35: Stele Montieren
Installation 5.7.2 Stele montieren Montagematerial und Werkzeug • Passende Verschraubung zu gewählter Bodenverankerung • 4 Karosseriescheiben (DIN 9021 10,5 mm, V2A) (nicht im Lieferumfang) • Gabel- oder Ringschlüssel SW 17 • Drehmomentschlüssel Durchführung der Montage Stele über den eingebrachten Bodenverankerungen platzieren. Dabei die Zuleitungen sorgfältig weiter aus der oberen Öffnung ziehen, um eine Schlaufenbildung zu vermeiden. -
Seite 36: Anschlusskasten Montieren (Einseitige Stele)
Installation 5.8 Anschlusskasten montieren (Einseitige Stele) Montagematerial und Werkzeug • 5 Sperrzahnmuttern (M8, V2A) (Beipack) • Steckschlüssel SW 13 • Drehmomentschlüssel Durchführung der Montage Anschlusskasten auf die 5 vorhandenen Gewindebolzen der Stele aufstecken. Muttern auf die Gewindebolzen drehen und handfest anziehen. Anschlusskasten auf korrekten Sitz kontrollieren und die Muttern in der Reihenfolge 3-4-2-1-5 anziehen. -
Seite 37: Anschlusskasten Montieren (Doppelseitige Stele)
Installation 5.9 Anschlusskasten montieren (Doppelseitige Stele) Montagematerial und Werkzeug • 10 Zylinderschrauben mit Innensechskant (M8 x 60; V2A) (Beipack) • Inbusschlüssel IS6 • Drehmomentschlüssel Durchführung der Montage Anschlusskasten auf der gewünschten Seite der Stele an den vorhandenen Befestigungslöchern der Befestigungsplatte ausrichten und mit den Zylinderschrauben auf der Stele fixieren. -
Seite 38: Wandmontage Und Anschluss
Installation 5.10 Wandmontage und Anschluss ACHTUNG Geräteschaden durch fehlerhafte Wandmontage Zu große Unebenheiten an der Wandmontage-Fläche des Ladesystems führen zu Verspannungen und können u. a. Montageprobleme verursachen. • Vor der Wandmontage prüfen (z. B. Wasserwaage) und sicherstellen, dass die vollständige Wandmontage-Fläche des Ladesystems in allen Richtungen keine Unebenheiten größer als ±... - Seite 39 Installation ACHTUNG Gerätestörung Durch falsche Einbaulage kann es zu Funktionsstörungen des eingebauten RCCB kommen. • Das Ladesystems muss in vertikaler Position montiert werden. Die genauen Maße und Gewichte des Ladesystems befinden sich in den entsprechenden Unterlagen im Kapitel 13.1 Gehäusemaße, Seite 75. Montagematerial und Werkzeug •...
-
Seite 40: Externe Versorgungsleitung
Installation 5.10.2 Externe Versorgungsleitung Den Klemmenblock in die Mitte schieben, seitlich ausklinken und - abhängig von oberer oder unterer Verlegeart - in die benötigte Position drehen. Danach wieder einklinken und bis zur Endarretierung schieben. Vorgestanzte Leitungsdurchführung (1) aus dem Anschlusskasten brechen, entgraten und mitgelieferte Membrantüllen einsetzen. - Seite 41 Installation 1- bzw. 2-phasiger Anschluss Abhängig von der lokalen Netzstruktur kann das Ladesystem compleo solo auch 1- oder 2-phasig betrieben werden. Die maximale Ladeleistung reduziert sich analog zur Anzahl der angeschlossenen Phasen. 11 kW-System 22 kW-System max. 1-phasig: Phase L1 ->...
-
Seite 42: Ethernetleitung
Installation 5.10.3 Ethernetleitung Vorgestanzte Leitungsdurchführung aus dem Anschlusskasten brechen, entgraten und mitgelieferte Membrantüllen einsetzen. Datenleitung in benötigter Länge durch die Durchführung im Anschlusskasten führen und mit den verbauten Zugentlastungen sichern (Gewindeformschraube 4 x 16 mm, M = 1,5 Nm). Leitungsführung von oben: Leitungslänge bis Unterkante Anschlusskasten + 15 mm wählen. Leitungsführung von unten: Leitungslänge bis Oberkante Anschlusskasten wählen. -
Seite 43: Unterschale Montieren
Installation 5.10.6 Unterschale montieren Anzuschließende Leitungen durch die dafür vorgesehenen Öffnungen in der Unterschale führen. Unterschale im 45°-Winkel auf die Halteleiste des Anschlusskastens einhängen und langsam abwärts bis zur Wandauflage schwenken. Dabei auf den korrekten und vollständigen Sitz der Unterschale achten. Unterschale mit den mitgelieferten Schrauben (Linsenkopf 4 x 12 mm) in Befestigungslöchern (2) und (3) gegen Herabfallen vorläufig sichern. -
Seite 44: Interne Versorgungsleitung Anschließen
Installation 5.10.7 Interne Versorgungsleitung anschließen Bündelstecker der festinstallierten Anschlussleitung in den Klemmenblock der Versorgungsleitung im Anschlusskasten einstecken und einrasten. Abb. 21: Bündelstecker Abb. 22: Klemmenblock A06AA1 | 04 2023_06... -
Seite 45: Ethernetleitung Anschließen
Installation 5.10.8 Ethernetleitung anschließen ACHTUNG Beim Anschluss der LSA-Klemmen darf der Mindestquerschnitt der einzelnen Litzen des Netzwerkkabels AWG 26 nicht unterschreiten. Bei der Nutzung von einem kleineren Querschnitt als AWG 26 kann nicht sichergestellt werden, dass eine Verbindung aufgebaut werden kann. HINWEIS Als netzseitig zu nutzende Netzwerkleitung empfehlen wir die Nutzung des Kabels mit der folgenden Bezeichnung und Artikelnummer:... -
Seite 46: Funk-Rundsteuerempfänger Anschließen
Installation 5.10.9 Funk-Rundsteuerempfänger anschließen Rundsteuerleitung durch den vorgesehenen Leitungskanal führen und mit den mitgelieferten Kabelbindern fixieren. Rundsteuerleitung an der Klemme (1) anschließen. Abb. 24: Funkanschluss Funktionen bei Klemmenbelegung (-> GND) Eingang 1: 0% Ladeleistung Eingang 2: 30% Ladeleistung Eingang 3: 60% Ladeleistung Eingang 4: 100% Ladeleistung Abb. -
Seite 47: Gehäusedeckel Aufsetzen
Installation 5.10.11 Gehäusedeckel aufsetzen Montagematerial und Werkzeug • 2 Schrauben TORX (4 x 16, V2A) • Bit TORX-TR20 • Drehmomentschlüssel • Profilhalbzylinder-Schloss (Option) Gehäusedeckel Halteschraube mit Senkkopf Gehäusedeckel auf die obere Halteleiste der Unterschale aufsetzen und nach unten schließen. Dabei auf korrekten und festen Sitz prüfen. -
Seite 48: Optionales Sicherungsschloss Anbringen
Installation 5.10.12 Optionales Sicherungsschloss anbringen Verriegeln Vorgestanzte Aufnahmeöffnung aus dem Gehäusedeckel brechen und entgraten. Schlüssel in Schloss einstecken und drehen, bis die Schließnase bündig mit dem Zylinder steht. Gehäusedeckel unten leicht andrücken und Schloss einführen. Schlüssel gegen den Uhrzeigersinn bis zur „waagerechten“ Position drehen und abziehen. Entriegeln Schlüssel einführen, im Uhrzeigersinn bis zum Anschlag drehen. -
Seite 49: Inbetriebnahme
Inbetriebnahme 6 Inbetriebnahme GEFAHR Gefahr durch elektrischen Strom Beschädigungen an den Ladesystemen oder Komponenten können stromführende Teile freilegen. Das Berühren von stromführenden Teilen führt zum Stromschlag mit schweren Verletzungen oder Tod als Folge. • Ladesystem nur im unversehrten Zustand betreiben. •... -
Seite 50: Prüfung Des Ladesystems
Inbetriebnahme Prüfung des Ladesystems Die Funktionalität des installierten Ladesystems kann wahlweise mit einem Fahrzeug oder mit einem Funktionssimulator geprüft werden. Mit dem Funktionssimulator ist es möglich, die Funktionen eines Elektrofahrzeugs nachzubilden und die Funktionalität eines Ladesystems bzw. eines Ladepunktes zu überprüfen. Die Abbildung zeigt beispielhaft einen Funktionssimulator zur Prüfung eines AC- Ladesystems bzw. -
Seite 51: Konfiguration Des Ladesystems Mit Compleo Ducto
Inbetriebnahme 6.3 Konfiguration des Ladesystems mit Compleo DUCTO Compleo DUCTO bezeichnet die Software, die dazu dient, Compleo-Ladesysteme nach Bedarf per Endgerät zu verwalten. Über die Konfigurationsoberfläche können diverse Parameter des Ladesystems eingestellt werden. Die Informationen zur Ladesystemverwaltung sind auf dem Ladesystem selbst abgespeichert. Durch Angabe der IP des Ladesystems im Browser eines geeigneten Endgerätes, wie z. - Seite 52 Inbetriebnahme A06AA1 | 04 2023_06...
-
Seite 53: Betrieb
Betrieb Betrieb Vor dem Gebrauch des Ladesystems die jeweiligen Dokumente lesen, die dem Ladesystem beiliegen bzw. die für den Betrieb notwendig sind. In diesem Kapitel wird der allgemeine Gebrauch des Ladesystems erläutert. Die Ladeprozesse an den Ladesystemen können mittels unterschiedlicher Autorisierungsmethoden gestartet und beendet werden. -
Seite 54: Ladeprozess
Betrieb Ladeprozess Das Ladesystem Compleo SOLO wird in unterschiedlichen Varianten produziert. Je nach Konfiguration des Ladesystems unterscheiden sich die Art der Ladeschnittstellen und das Vorgehen beim Start eines Ladeprozesses. Während eines Ladevorgangs sind die Stecker an Ladesystem und im Fahrzeug verriegelt. -
Seite 55: Fahrzeug Laden
Fahrzeug laden 7.2.1 „Stecken – Laden“ Das Ladesystem Compleo SOLO ist in den Werkseinstellungen so konfiguriert, dass eine sofortige Nutzung möglich ist. Dazu ist keine weitere Einstellung notwendig. Nach Bedarf kann eine Autorisierung per Konfigurationssoftware eingerichtet werden (siehe Kapitel 6.3 Konfiguration des Ladesystems mit Compleo DUCTO, Seite 51). -
Seite 56: Ladevorgang Beenden
Betrieb Ladevorgang beenden HINWEIS Bei Ladesystem-Konfiguration „Stecken – Laden“ kann der Ladevorgang nur am Fahrzeug beendet werden. 7.3.1 Autorisation Fern-Autorisation: Das Display signalisiert Ladeprozess: „Typ 2 – Geladen: XXX – Ladedauer: XXX – Laden“. Den Anweisungen der Applikation bzw. des Web-Interfaces für die Beendigung des Ladeprozesses folgen. -
Seite 57: Laden Beenden Mit Typ 2-Stecker
Betrieb 7.3.3 Laden beenden mit Typ 2-Stecker LED wechselt von „blau“ nach „grün“. • Der Ladevorgang ist beendet. LED „grün“. • Bereitschaft zur Steckerentnahme. Ladestecker aus der Steckdose des Fahrzeugs ziehen. Das Ladesystem wechselt in den Zustand des Standby. • LED „grau“: Es muss eine Autorisation erfolgen. -
Seite 58: Betriebssignale Und Anzeigen
Betrieb Betriebssignale und Anzeigen 7.4.1 Ladezustandsanzeige Die folgende Ladezustandsanzeige erläutert die Farbzustände und die möglichen Farbwechsel eines Ladesystems mit Status-LEDs: Ladezustandsanzeige: LEDs Farbzustand LED: Das Ladesystem signalisiert Betriebsbereitschaft. „grün“ • Ein Ladeprozess kann gestartet werden. Das Ladesystem signalisiert einen Ladeprozess. LED: •... -
Seite 59: Akustische Signale
Betrieb 7.4.2 Akustische Signale In der folgenden Tabelle sind die möglichen akustischen Signale aufgeführt und erläutert: Akustische Signale 1 x kurz Ertönt beim Vorhalten der RFID-Karte und signalisiert „Karte gelesen“. Bei diesem Signal ist die Interaktion des Benutzers notwendig: • Karte vorhalten zum Autorisieren 2 x kurz oder... -
Seite 60: Betriebsstörungen
Betriebsstörungen 8 Betriebsstörungen Fehlerstrom-Schutzschalter (RCCB) Bei einem Fehlerstrom löst der Fehlerstrom-Schutzschalter aus und die Servicesteckdose wird abgeschaltet. Zum Wiedereinschalten wie folgt vorgehen: Fehlerursache beseitigen. Fehlerstrom-Schutzschalter durch Schieber am RCCB wieder aktivieren. Der Systemhochlauf beginnt. HINWEIS Gilt nur für Ladesysteme mit eingebautem Fehlerstrom-Schutzschalter (RCCB). Leitungsschutzschalter (MCB) Bei einem Überstrom löst der betroffene Leitungsschutzschalter aus und das Ladesystem wird abgeschaltet. -
Seite 61: Entstörungshinweise
Entstörungshinweise 9 Entstörungshinweise Ladesysteme, die mit Display ausgestattet sind, zeigen bei Fehlern einen Fehler-Code auf dem Display Treten ereignisbedingt mehrere Fehler gleichzeitig oder in Kombination auf, werden die jeweiligen Fehler-Codes hintereinander auf dem Display angezeigt. HINWEIS Bei Ladesystemen, die ausstattungsmäßig über kein Display verfügen, muss zur Fehlererkennung eine Anbindung über ein Backend bestehen. - Seite 62 Entstörungshinweise UnderVoltage Die Spannung ist unter ein akzeptables Niveau gesunken. Prüfung durch Elektrofachkraft erforderlich. Fehler beim Ver- oder Entriegeln des Steckers. Es muss geprüft ConnectorLockFailure - werden, ob der Stecker richtig angeschlossen ist. OverCurrentFailure Das Fahrzeug hat über einen längeren Zeitraum mehr Strom gezogen, als vorgegeben wurde.
-
Seite 63: Compleo-Spezifisch
Entstörungshinweise 9.3 Compleo-spezifisch Bezeichnung Kürzel Entstörungshinweis IsolationWarning Vor oder während eines Ladevorgangs sind Isolationsprobleme aufgetreten. Prüfung durch Elektrofachkraft erforderlich. IsolationError Vor oder während eines Ladevorgangs sind Isolationsprobleme aufgetreten. Prüfung durch Elektrofachkraft erforderlich. DoorOpen Der Türkontakt signalisiert, dass die Tür geöffnet wurde. - Seite 64 Entstörungshinweise samTransactionMemoryFull SAM hat keinen freien Speicher mehr für neue Ladevorgänge. SAM muss durch eine zugelassene Elektrofachkraft ersetzt werden. samEVSEIDMemoryFull SAM hat keinen freien Speicher mehr für neue Konfigurationsparameter. SAM muss durch eine zugelassene Elektrofachkraft ersetzt werden. samFirmwareCorrupted Die Überprüfung der SAM-Firmware-Checksumme ist fehlgeschlagen.
- Seite 65 Entstörungshinweise ShortCircuitError Der Ladepunktcontroller hat einen Kurzschluss zwischen CP und PE detektiert. Prüfung durch Elektrofachkraft erforderlich. LPCOverVoltageError Der Ladepunktcontroller hat eine Überspannung detektiert. Prüfung durch Elektrofachkraft erforderlich. LPCHighTemperatureError Der Ladepunktcontroller hat eine zu hohe Temperatur detektiert. Prüfung durch Elektrofachkraft erforderlich. LPCSelftestError Der Selbsttest des Ladepunktcontrollers ist fehlgeschlagen.
- Seite 66 Entstörungshinweise AutomaticRcdReset Die Ursache für den fehlgeschlagenen Test des FI- ContactorTestFailed Schalters wurde nicht beseitigt. Prüfung durch Elektrofachkraft erforderlich. AutomaticRcdResetSuccess Die Ursache für den fehlgeschlagenen Test des FI- Schalters wurde beseitigt. Keine Aktion erforderlich. OutletOpenError Die Steckdose konnte nicht geöffnet werden. Prüfung durch Elektrofachkraft erforderlich.
-
Seite 67: Instandhaltung
Instandhaltung 10 Instandhaltung Eine sorgfältige und regelmäßige Instandhaltung stellt sicher, dass der funktionsfähige Zustand des Ladesystems erhalten bleibt. Nur ein regelmäßig überprüftes und gewartetes Ladesystem ist in der Lage, ein Höchstmaß an Verfügbarkeit und zuverlässigen Ladeprozessen zu garantieren. Die Wartungsintervalle sind abhängig von den vorherrschenden Einsatzbedingungen, wie z.B. der Benutzungshäufigkeit und Umwelteinflüssen wie dem Verschmutzungsgrad. -
Seite 68: Wartungsplan
Instandhaltung 10.1 Wartungsplan Intervall Bauteil/Ort Wartungsarbeit halbjährlich Fehlerstromschutzschalter Selbsttest-Zyklus über DUCTO einstellbar (siehe Fehler! Verweisquelle konnte nicht gefunden werden., Seite Fehler! Textmarke nicht definiert.). Mit Simulationsgerät prüfen, wenn RCD nicht im Ladesystem verbaut ist. jährlich Standort Sichtprüfen, z.B. auf Abstände zu Objekten (Buschwerk, Installationen etc.), Befestigung. -
Seite 69: Instandsetzung Und Reparatur
Instandhaltung 10.2 Instandsetzung und Reparatur GEFAHR Gefahr durch elektrischen Strom Beschädigungen an den Ladesystemen oder Komponenten können stromführende Teile freilegen. Das Berühren von stromführenden Teilen führt zum Stromschlag mit schweren Verletzungen oder Tod als Folge. • Ladesystem nur im unversehrten Zustand betreiben. •... -
Seite 70: Reinigung
Instandhaltung 10.3 Reinigung Die Notwendigkeit zur Reinigung der Bauteile im Innenraum des Ladesystems ist nach Bemessen einer sach- und fachkundigen Person durchzuführen, ist aber nicht immer zwingend notwendig. Eine etwaig erforderliche Reinigung des Innenraums ist ausschließlich nach Rücksprache mit dem Betreiber des Ladesystems durchzuführen. -
Seite 71: Außerbetriebnahme, Demontage Und Entsorgung
Außerbetriebnahme, Demontage und Entsorgung 11 Außerbetriebnahme, Demontage und Entsorgung Die Außerbetriebnahme und Demontage des Ladesystems darf nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Dabei müssen die nationalen gesetzlichen Vorgaben und Vorschriften beachtet werden. GEFAHR Gefahr durch elektrischen Strom Das Berühren von stromführenden Teilen führt zum Stromschlag mit schweren Verletzungen oder Tod als Folge. -
Seite 72: Entsorgungshinweise
Außerbetriebnahme, Demontage und Entsorgung 11.1.1 Entsorgungshinweise Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf. Zur Rückgabe setzen Sie sich mit dem Hersteller oder Händler in Verbindung. Durch die separate Sammlung von Elektro- und Elektronikaltgeräte soll die Wiederverwendung, die stoffliche Verwertung bzw. -
Seite 73: Index
Index 12 Index 1- bzw. 2-phasiger Anschluss ......41 Handhabung ............12 Hersteller ..............7 Abkürzungen ............8 Akustische Signale ..........59 Inbetriebnahme ............ 49 Anschlusskasten montieren (Doppelseitige Inbetriebnahme- und Prüfprotokoll ....76 Stele ................. 37 Installation .............. 22 Anschlusskasten montieren (Einseitige Steele) Installationsarbeiten .......... - Seite 74 Index Sicherheit ..............9 Transport ..............19 Sicherheitstechnische Hinweise ......10 Transportinspektion ..........19 Sicherungszeichen ..........48 Signale ..............59 Unterschale montieren ........43 SIM ................46 Standort ..............27 Verpackung ............19 Stele mit SMC-Sockel ...........28 Versorgungskabel ..........40 Stromschlag ............
-
Seite 75: Anlagen
Anlagen 13 Anlagen 13.1 Gehäusemaße 2023_06 A06AA1 | 04... -
Seite 76: Inbetriebnahme- Und Prüfprotokoll Für Ac-Ladesysteme
Anlagen 13.2 Inbetriebnahme- und Prüfprotokoll für AC-Ladesysteme A06AA1 | 04 2023_06... - Seite 77 Anlagen 2023_06 A06AA1 | 04...
- Seite 78 Anlagen A06AA1 | 04 2023_06...
- Seite 79 Anlagen 2023_06 A06AA1 | 04...
- Seite 80 Anlagen © 2023 Compleo. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung weder ganz noch auszugsweise kopiert werden. Alle Abbildungen in diesem Dokument dienen nur als Beispiel und können von dem ausgelieferten Produkt abweichen. Alle Angaben in diesem Dokument können ohne vorherige Ankündigung geändert werden und stellen...
