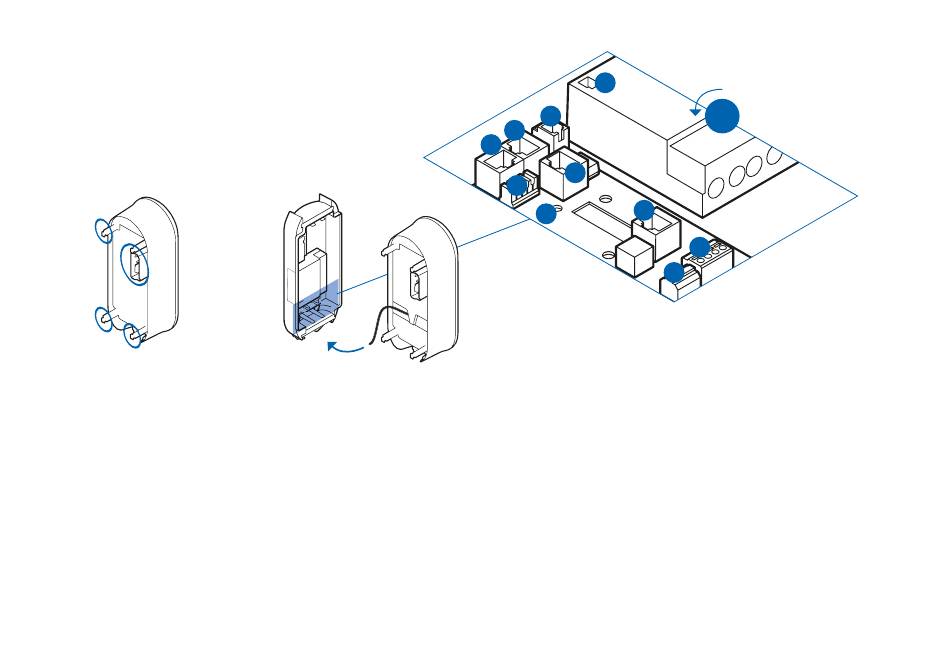

Einklicken der Compleo eBOX
in die Compleo eCLICK
Vergewissern Sie sich vor der Montage der eBOX,
dass die eCLICK spannungsfrei ist.
01
Falls ein eSMARTMETER verbaut
ist, stellen Sie sicher, dass die
Ports mit dem mitgelieferten
Datenkabel verbunden sind. Ver-
binden Sie das Datenkabel Port
3a (eSMARTMETER) mit Port 3b
(eCLICK).
Nehmen Sie die eBOX und identi-
fizieren Sie die Verbindungspunk-
te (hier blau) auf deren Rückseite.
02
Legen Sie das schwarze Flach-
band-Datenkabel der eBOX auf
den Port „5 Expansion Terminal"
unten rechts an der eCLICK auf.
Einklicken der Compleo eBOX in die Compleo eCLICK | 7
3a
3b
1
2a
8
2b
5
4
03
Schließen Sie das weiße Flach-
band-Datenkabel der eBOX auf
den Port 1 links an der eCLICK an.
Erst wenn das schwarze und das
weiße Flachband-Datenkabel
angeschlossen sind, kann die
Kommunikation per LAN oder
SIM-Karte sichergestellt werden.
90°
6
7
1
LAN 3 RJ45
(Kommunikation zur eBOX)
2a
LAN 2 RJ45
(zum Internet-Router)
2b
LAN 2 LSA-Plus
(zum Internet-Router)
3a
Ausgang eSMARTMETER
(optional)
3b
Eingang eSMARTMETER
(optional)
4
Position Kabelschelle
für S/FTP-Kabel
5
RJ50 Terminal
(Kommunikation zur eBOX)
6
FNN-Steuerbox-Anschluss
7
Arbeitsstromauslöser-
Anschluss
8
LAN 1 RJ45 (deaktiviert)
