USV MH6000
8.2 Klemmenleiste Erläuterung

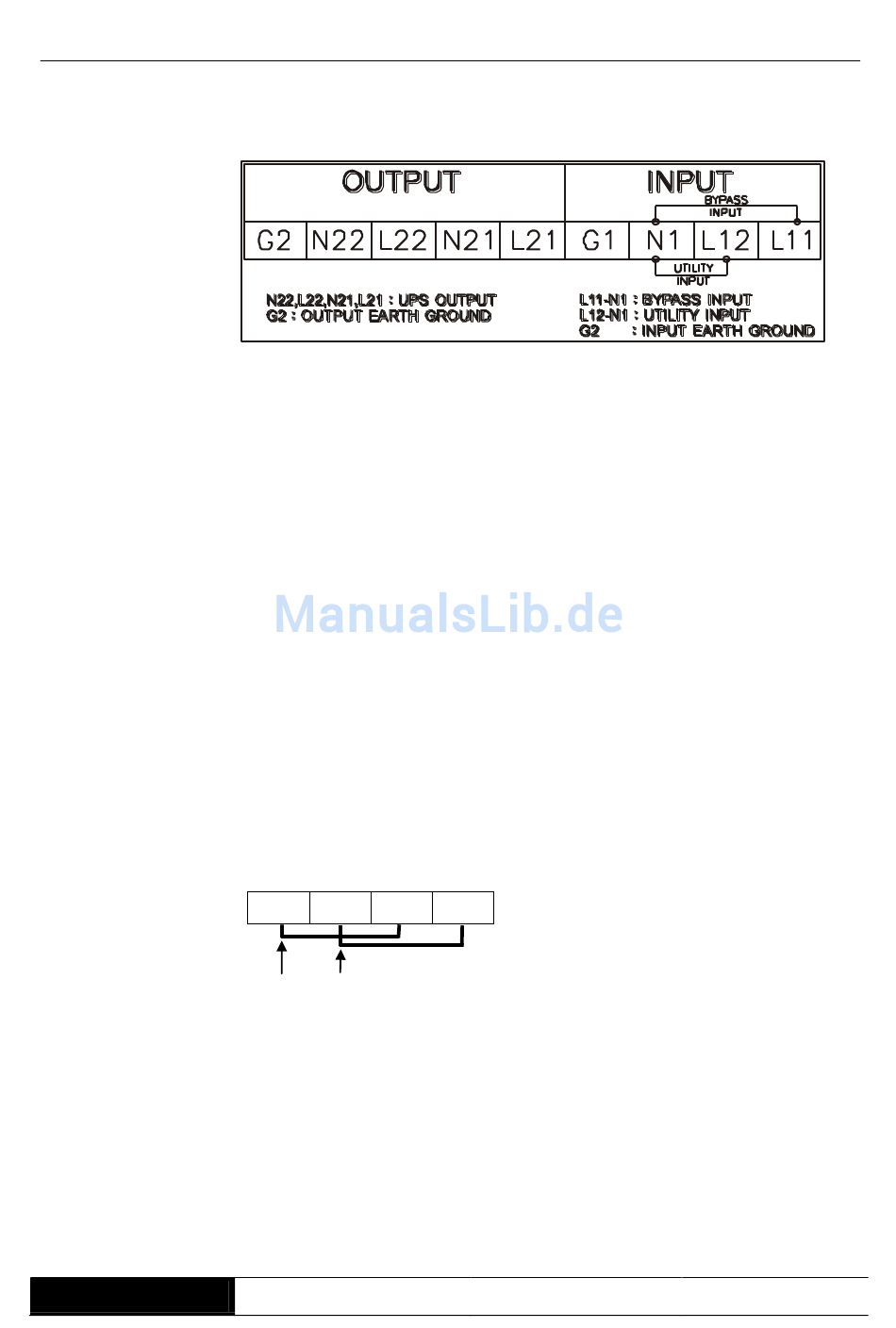

Abb. 4:
Klemmenleiste
Bemerkungen:
MH Serie
L11-N1: Eingangsklemmen Bypassversorgung
L12-N1: Eingangsklemme Hauptversorgung
G1: Schutzleiterklemme Eingang
L21、N21、L22、N22: Klemmen USV Ausgang.
G2: Schutzleiterklemme Ausgang
1. Wenn die Haupt- und Bypassversorgung identisch sind, werden die
Klemmen L11 und L12 gebrückt. (Brücke ist im Lieferumfang
vorhanden)
2. Wenn KEIN Trenntransformator installiert ist, sind werden die USV
Ausgangsklemmen L22-N22 verwendet.
3. Wenn der Trenntransformator installiert ist:
Für AC-Anlage 100/110/115/120 V, können Sie den Anschluss wie
unten dargestellt vornehmen.
N22
L22 N21
110Va
a
c
L21
