8.3 Anschluss der USV

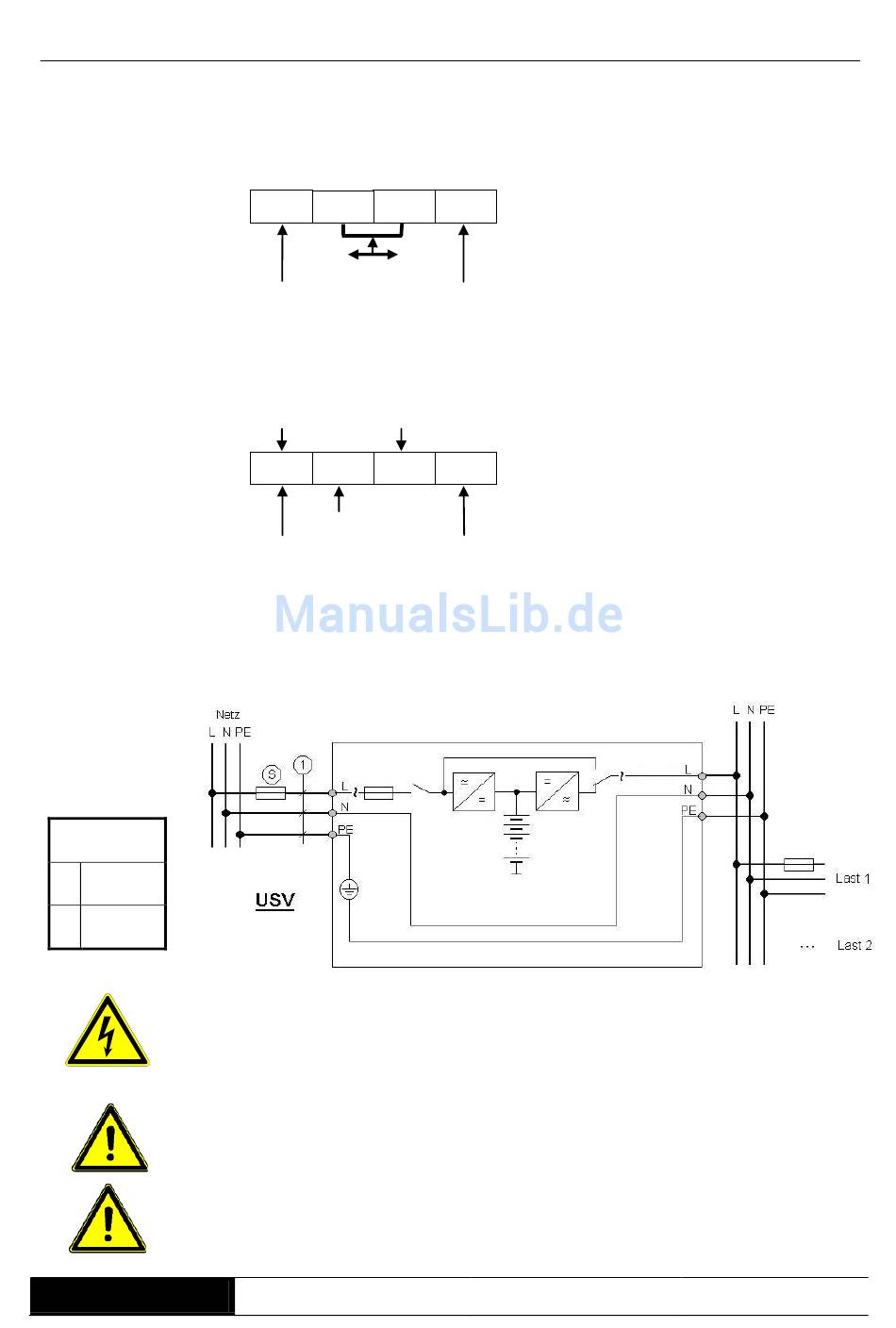

Beim Anschluss der Anlage sind das Anschlussschema (Abb. 5) sowie die
nachfolgenden Informationen zu beachten:
Abb. 5:
Anschluss der
USV
MH6000
S:
40 A
1:
6 mm²
Warnung
Das USV Gerät enthält Komponenten mit hoher Spannung und Stromstärke.
Eine unsachgemäße Handhabung kann daher zu Elektrounfällen mit u. U.
tödlichem Ausgang bzw. Sachschäden führen.
Der Schutzleiter ist unbedingt anzuschließen! Ist dies nicht der Fall, sind auch
die Verbraucher nicht geerdet.
Warnung
Das Anschlussschema in Abb. 5 ist nur gültig, wenn:
MH Serie
Für AC-Anlage 200/100 V, 220/110 V, 230V/115 V oder 240/120 V,
können Sie den Anschluss wie unten dargestellt vornehmen.
N22
L22
N21
220Vac
b
Für AC-Anlage 240/208/120 V, können Sie den Anschluss wie unten
dargestellt vornehmen.
208Vac
N22
L22
N21
120Va
120Va
c
c
240Vac
c
L21
1
1
1
1
0
0
V
V
a
a
c
c
L21
Handbuch
Seite 23 von 51
