  • Seite 1 ENGLISH DEUTSCH FRANÇAIS SVENSKA Spirocom XL User Manual • Gebrauchsanweisung • Manuel de l'utilisateur • Användarmanual 33903C91 2021-03...

  • Seite 27: Spirocom Xl

    • Veränderungen / Manipulationen am Produkt durch Dritte Interspiro behält sich zu jeder Zeit Änderungen in diesem Dokument ohne vorherige Ankündigung vor – seien es typographische Fehler, Inkorrektheiten in der Information oder Verbesserungen und Änderungen an der Ausrüstung selbst.
  • Seite 28 SpiroCom XL WARNUNG Der Gefahrenhinweis WARNUNG weist auf ein mögliches Risiko auf schwere oder tödliche Verletzungen hin. HINWEIS Der Gefahrenhinweis bezeichnet als HINWEIS weist auf das Risiko hin, dass die Ausrüstung oder Eigentum beschädigt werden kann.

  • Seite 29: Vor Dem Einsatz

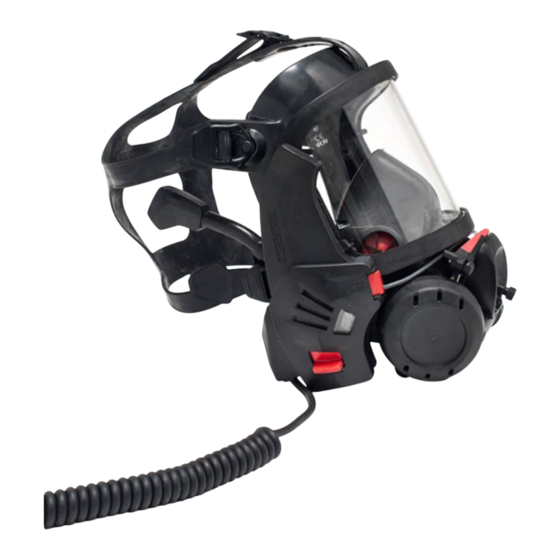

    SpiroCom XL Vor dem Einsatz Übersicht Die SpiroCom XXL-Maskeneinheit wurde für die Übertragung von Ton über Kabel zum Langstrecken-Funkgerät entwickelt und ist mit einer Team- Gesprächsfunktion und PTT ausgestattet und auf Wunsch auch mit einer externen Lautsprecherfunktion (VPU). Hauptbestandteile 1. MODE-Knopf 2.

  • Seite 30: Befestigung Des Befestigungsbügels An Der Maske

    SpiroCom XL Technische Daten der SpiroCom XL Schutz gegen Eindringen Schutzart Anmerkung IP67 Für abgedichtete Einheit ausschließlich Funkkabel und Mikrofon. Frequenz Region Frequenz Europa 868 MHz 915 MHz Kanada 915 MHz Zulassungen Zulassung Anmerkung geprüft ID: YDFSCM30605 Befestigung des Befestigungsbügels an der...
  • Seite 31 SpiroCom XL Die Befestigungsbügel an der Maske anbringen. Befestigen Sie die lange Schraube (im Lieferumfang des Spirocom enthalten) und die Sicherungsscheibe. Ziehen Sie die Schraube fest.

  • Seite 32: Befestigung Des Spirocoms An Der Maske

    SpiroCom XL Befestigung des Spirocoms an der Maske Das Spirocom ordnungsgemäß an der Maske positionieren, indem die Haken über den Sichtscheibenrahmen platziert werden. Version mit Schnellanschluss: das Spirocom auf die Maske drücken, bis der Arretierstift in dem Loch auf dem Befestigungsbügel einrastet.

  • Seite 33: Befestigung Des Mikrofons An Der Inspire / Respire-Maske

    SpiroCom XL Version mit Schraube: Das Spirocom auf die Maske drücken, bis es möglich ist, die Rändelschraube vorsichtig in das Loch auf dem Befestigungsbügel einzudrehen. Kontrollieren Sie, dass das Spirocom sicher an der Maske befestigt wurde. Befestigung des Mikrofons an der Inspire /...

  • Seite 34: Befestigung Des Mikrofons An Der S-Maske

    SpiroCom XL Befestigung des Mikrofons an der S-Maske Platzieren Sie das Mikrofonkabel zwischen dem unteren Sichtscheibenrahmen und dem Vorderteil der Maske. Lösen Sie die Rändelschraube der Sprechmembran und drehen Sie die Sprechmembran nach oben. Stecken Sie den schmalen Teil des Mikrofons in den Schlitz in der Maske.

  • Seite 35: Befestigung Des Mikrofons An Der Spiromatic-Maske

    SpiroCom XL Wenn die Sprechmembran richtig positioniert ist, deckt die Lasche der Sprechmembran die Seriennummer des Lungenautomaten ab. Befestigung des Mikrofons an der Spiromatic- Maske Lösen Sie die Rändelschrauben und entfernen Sie den externen Sprechkonus/Blinddeckel. Platzieren Sie das Mikrofonkabel zwischen dem unteren...
  • Seite 36 SpiroCom XL Platzieren Sie das Mikrofon so, dass es sich in der Mitte des Vorderteils der Maske befindet. Installieren Sie den externen Sprechkonus und ziehen Sie die Rändelschrauben fest. Kontrollieren Sie, dass das Mikrofonkabel im Loch des Sprechkonus sitzt. Befestigen Sie die Verriegelungsösen mit den zwei Schrauben in der...
  • Seite 37 SpiroCom XL Kontrollieren Sie, dass die Schrauben auf den Verriegelungsplatten ordnungsgemäß festgezogen sind, sodass sich die Verriegelungsplatten gleichmäßig drehen. Kontrollieren Sie, dass die Verriegelungsösen der Sprechmembran in Richtung der Sicherungsplatten zeigen. Halten Sie die Sprechmembran an den Kanten fest und drücken Sie die Sprechmembran vorsichtig in ihre Position.

  • Seite 38: Befestigung Des Mikrofons An Einer N-/Pe-/Esa-Maske Mit Neuer Abdeckung

    SpiroCom XL Befestigung des Mikrofons an einer N-/PE-/ESA- Maske mit neuer Abdeckung Entfernen Sie die Maskenabdeckung durch Drücken der Klemmlaschen. Platzieren Sie das Mikrofon so in dem Vorderteil der Maske, dass die Anschlagschraube die Kante berührt. Anbringen der Maskenabdeckung Click!

  • Seite 39: Befestigung Des Mikrofons An Einer N-/Pe-/Esa-Maske Mit Alter Abdeckung

    SpiroCom XL Kontrollieren Sie, dass das Mikrofonkabel korrekt zwischen der Abdeckung und der Vollmaske befestigt wurde. Befestigung des Mikrofons an einer N-/PE-/ESA- Maske mit alter Abdeckung Entfernen Sie die Maskenabdeckung durch Drücken der Klemmlaschen.
  • Seite 40 SpiroCom XL Platzieren Sie das Mikrofon so in dem Vorderteil der Maske, dass die Anschlagschraube die Kante berührt. Platzieren Sie das äußere Federende des Ausatemventils in die runde Spur auf der Innenseite der Maskenabdeckung. Führen Sie den oberen „Haken“ des Anschlusses in das mittlere Loch (im...
  • Seite 41 SpiroCom XL Drücken Sie den unteren Teil der Maskenabdeckung auf die Maske, bis er einrastet. Kontrollieren Sie, dass das Mikrofonkabel korrekt zwischen der Abdeckung und der Vollmaske befestigt wurde.

  • Seite 42: Während Des Tauchgangs

    SpiroCom XL Während des Tauchgangs Einschalten des Spirocom 1. Halten Sie den MODE-Knopf 3 Sekunden lang gedrückt und lassen Sie ihn dann wieder los. Auf dem Display wird erst der Batterie-Füllstand (z.B. „b4“) und danach die Gruppennummer angezeigt. 2. Startet die Einheit nicht oder zeigt das Display "LO" an, tauschen Sie bitte die Batterien aus.

  • Seite 43: Funkübertragung Mit Größerer Reichweite (Ptt)

    SpiroCom XL Funkübertragung mit größerer Reichweite (PTT) Halten Sie den PTT-Knopf gedrückt, um eine Übertragung zu starten. Warten Sie, bis eine rote Leuchte auf der LED-Anzeige aufleuchtet und ein Piepton im Ohrlautsprecher ertönt – jetzt können Sie sprechen. Lassen Sie den PTT-Knopf los, um die Übertragung zu beenden.
  • Seite 44 SpiroCom XL Das Spirocom schaltet sich nach ca. 15 Minuten automatisch aus, wenn kein Ton vom Mikrofon empfangen wird.

  • Seite 45: Nach Gebrauch

    HINWEIS Verwenden Sie immer die vorgesehenen Alkali-Batterien „Duracell MN2400“ oder „Energizer E92“ im AAA-Format. Interspiro haftet nicht für mechanische, elektrische oder andere Fehler, die auf unsachgemäße Batterieverwendung zurückzuführen sind. Batterien verschiedener Marken nicht zusammen verwenden und nicht alte zusammen mit neuen Batterien verwenden.

  • Seite 46: Handhabung Des Kabels

    SpiroCom XL Lösen Sie die Schraube mit einem Schraubenzieher und öffnen Sie die Batteriefachabdeckung. Entfernen Sie die alten Batterien. Legen Sie neue Batterien ein. Stellen Sie sicher, dass Sie die Batterien ordnungsgemäß entsprechend der Abbildung auf der Rückseite des Spirocom einlegen.

  • Seite 47: Bei Der Lagerung Des Spirocom

    SpiroCom XL Bei der Lagerung des Spirocom: • Legen Sie das Kabel vorsichtig unter die Maske und achten Sie darauf, dass es an der Verbindung nicht verdreht oder verbogen wird. Pressen Sie das Kabel nicht zur Aufbewahrung in die Maske, da dies das Kabel an der Verbindung verdreht und verbiegt.

  • Seite 48: Reinigung Und Trocknung

    SpiroCom XL Reinigung und Trocknung Achten Sie darauf, das Mikrofon festzuhalten, wenn Sie es von der Maske entfernen. Ziehen Sie nicht am Kabel. Reinigen Sie das Spirocom mit einem feuchten Schwamm und bei Bedarf mit einem milden Reinigungsmittel. Lassen Sie das Spirocom aufrecht trocknen.
