Kommunikations-Ports
4.3.4 Anschließen mehrerer RS485-Geräte
4.3.4 Anschließen mehrerer RS485-Geräte
Jeder RS485-Port kann mit mehreren RS485-Geräten kommunizieren, wenn die Gerä-
te hintereinander über eine einzelne Zweidrahtleitung mit Sende- und Empfangssi-
gnalen auf denselben zwei Drähten verkabelt sind (Halbduplex). Befolgen Sie die fol-
genden Anweisungen, um eine zuverlässige kontinuierliche Kommunikation sicher-
zustellen:
•
•
•
•
•
•

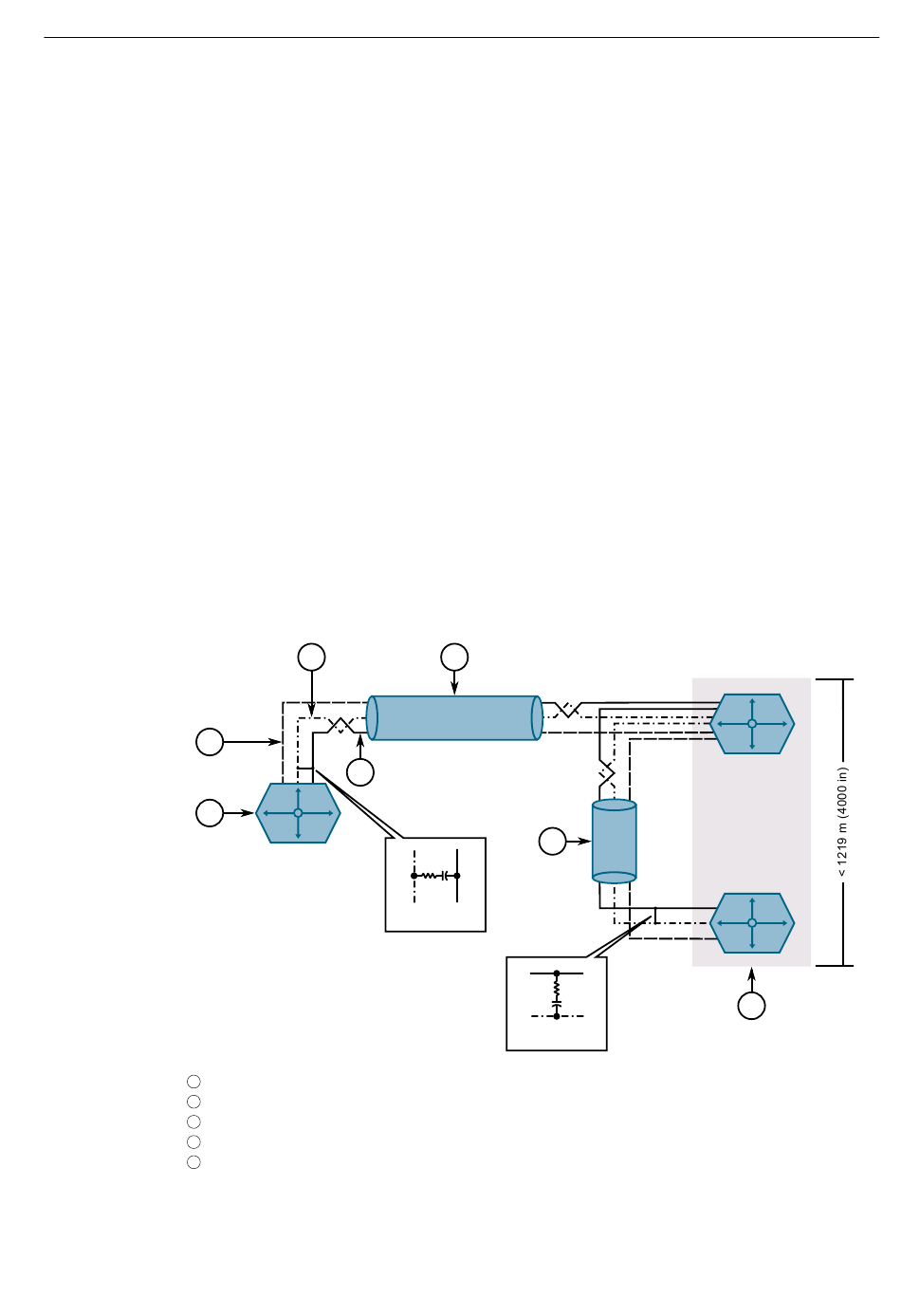

Die folgende Abbildung zeigt die empfohlene RS485-Verkabelung.
2
1
1
2
3
4
5
28
Verwenden Sie geschirmte Kabel, um die Auswirkungen elektrischer Störquellen
in der Umgebung zu minimieren.
Innerhalb einer einzelnen Sequenz oder innerhalb eines Rings muss die richtige
Polarität eingehalten werden.
Die Anzahl der verdrahteten Geräte darf 32 nicht überschreiten, und die Gesamt-
entfernung muss kleiner sein als 1219 m (4000 ft) bei 100 kBit/s.
Die Anschlüsse für die gemeinsame Leitung müssen mit dem Bezugsleiter inner-
halb der Schirmung verbunden werden.
Zur Vermeidung von Schleifenströmen muss die Schirmung an einem einzigen
Punkt mit Erde verbunden werden.
Das verdrillte Adernpaar muss an beiden Enden der Kette einen Abschluss erhal-
ten.
3
4
RUGGEDCOM RS910-Gerät
Erdung (Schutzkontakt)
Minus
Plus
Schirmung gegen Erde (an einem einzigen Punkt angeschlossen)
5
5
120Ω 10nF
120Ω 10nF
6
RUGGEDCOM RS910
Montagehandbuch, 02/2020, C79000-G8900-1029-09
