Kommunikations-Ports
4.3 Serielle Ports
4.3

Serielle Ports

Der RUGGEDCOM RS910 unterstützt die seriellen Ports DB9, RJ45 und ST (Straight
Tip), die alle im Modus RS232, RS485 oder RS422 betrieben werden können.
Hinweis
Beim Einschalten sind alle seriellen Ports standardmäßig auf den RS485-Modus ein-
gestellt. Jeder Port kann über RUGGEDCOM RS910 individuell auf Modus RS232,
RS485 oder RS422 eingestellt werden. Weitere Informationen finden Sie im RUG-
GEDCOM ROS User Guide für den RUGGEDCOM RS910.
Alle seriellen Ports verfügen über eine LED, die den aktuellen Zustand des Ports
anzeigt.
Grün
Aus
Technische Daten zu den verfügbaren seriellen Ports siehe
ellen Ports (Seite
4.3.1

Serielle RS232/RS485/RS422-Ports (DB9)

Der RS910 kann mit seriellen RS232/RS485/RS422-Ports (DB9) ausgestattet werden.
Jeder Port kann über das Betriebssystem von RUGGEDCOM RS910 individuell auf den
Modus RS232, RS485 oder RS422 eingestellt werden. Weitere Informationen finden
Sie im RUGGEDCOM ROS User Guide für den RS910.

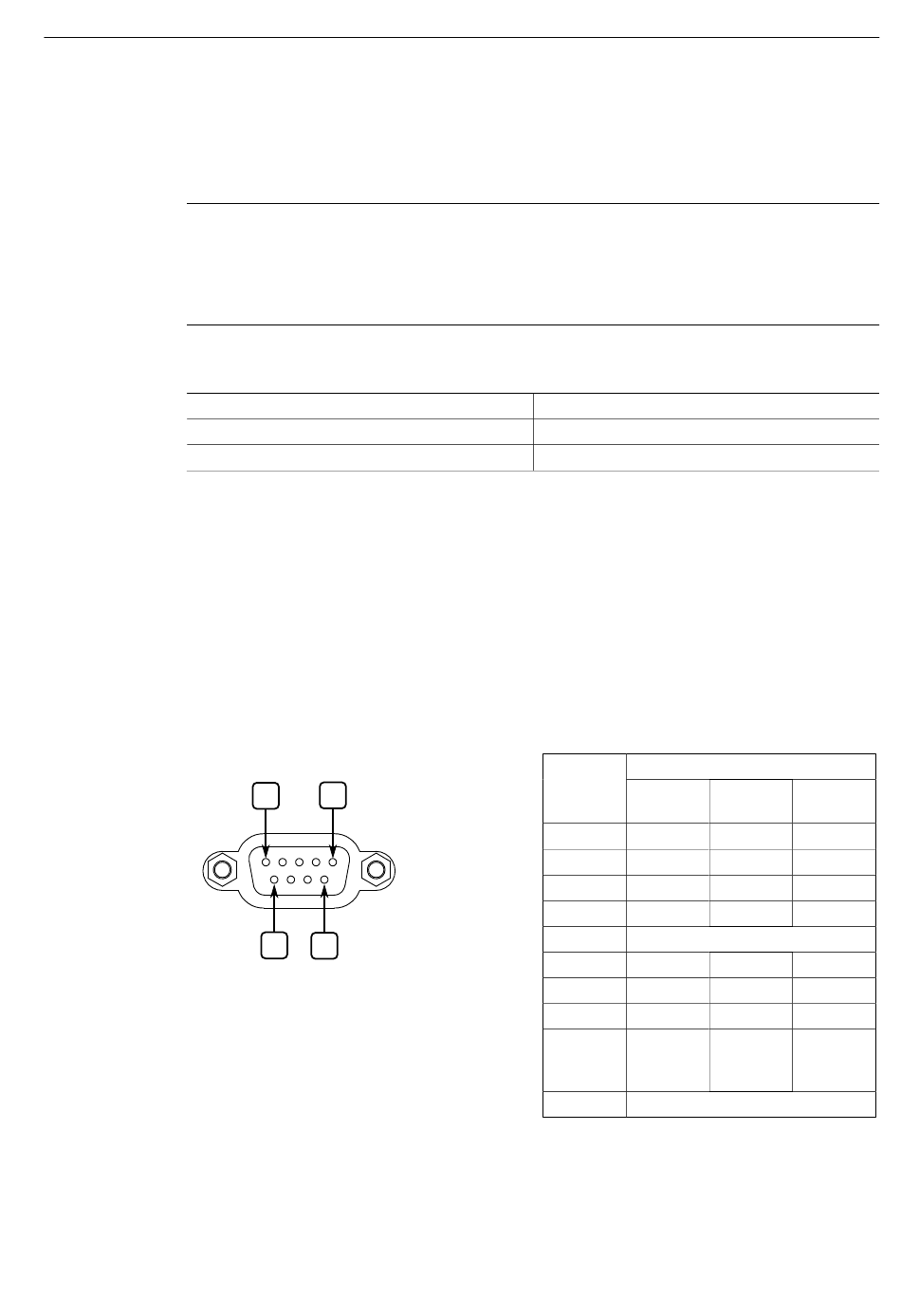

Die Pinbelegung für die RS232/RS485/RS422-Ports (DB9) ist wie folgt:
Abbildung 4.8
a
Kein interner Abschluss vorgesehen.
b
Intern verbunden.
c
Die Erdungsklemme ist isoliert. Zwischen Erdungsklemme und Gehäusemasse befindet sich jedoch eine
Stoßspannungsschutzschaltung.
26
Status
34)".
5 1
9 6
Serieller Konsolenport RS232/
RS485/RS422 DB9
Beschreibung
Verbindung/Aktivität erkannt
Keine Verbindung erkannt
"Technische Daten zu seri-
a
Pin Bezeichnung
RS232-
Modus
b
1 DCD
2 TX
3 RX
b
4 DTR
5 Erdung (Schutzkontakt)
b
6 DSR
d e
7 CTS
d e
8 RTS
9 RI (Keine
Verbin-
dung)
Schirmung Gehäusemasse
Montagehandbuch, 02/2020, C79000-G8900-1029-09
Betriebs- Betriebs-
art RS485 art RS422
TX/RX+ TX+
RX+
c
RX-
TX/RX- TX-
RUGGEDCOM RS910
