Kommunikations-Ports

Der RUGGEDCOM RS910 kann mit Kommunikationsports verschiedener Typen ausge-
stattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern.
2
1
1
2
3

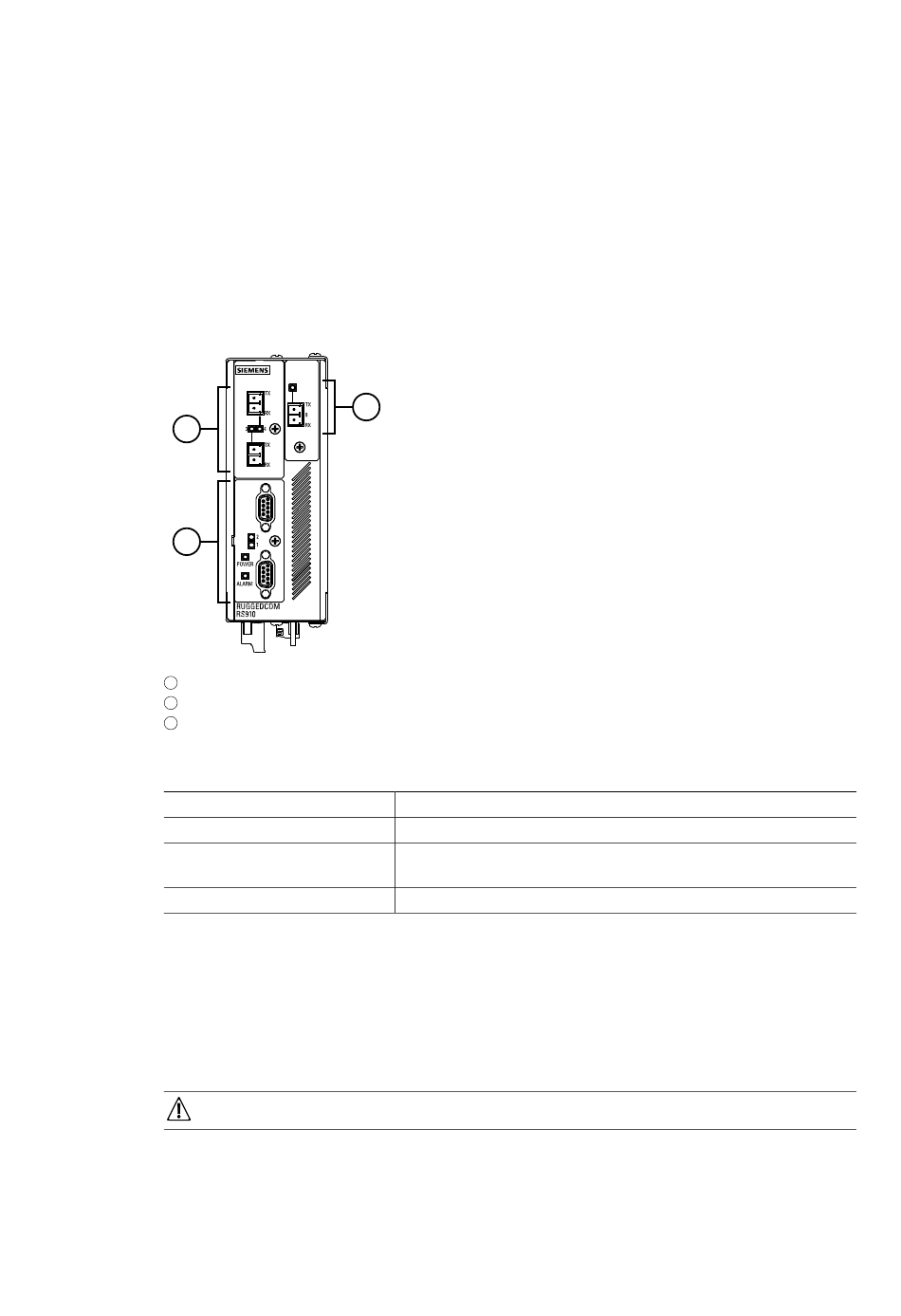

Abbildung 4.1
4.1

Ethernet-Ports in Kupfertechnik

Der RUGGEDCOM RS910 unterstützt mehrere 10/100Base-TX-Ethernet-Ports, die den
Anschluss an standardmäßige geschirmte oder ungeschirmte, paarweise verdrillte
Kabel der Kategorie 5 (CAT-5) mit RJ45-Steckverbindern ermöglichen.
Gefahr von elektrischem Schlag – Gefahr schwerer Personenschäden und/oder
Störungen an Geräten
RUGGEDCOM RS910
Montagehandbuch, 02/2020, C79000-G8900-1029-09
3
Ports 1 und 2
Ports 3 und 4
Port 9
Port-Zuweisung
Port
1 und 2
3 und 4
9
WARNUNG
Serielle Ports
Ethernet-Ports in Kupfertechnik (10/100Base-TX) oder Glasfaser-
technik (100Base-FX)
Fast-Ethernet-Port (10/100Base-TX oder 100Base-FX)
Typ
4
23
