Kommunikations-Ports

Der RUGGEDCOM RSG2300PF kann mit verschiedenartigen Kommunikations-Ports
ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern.

Modulzuweisung

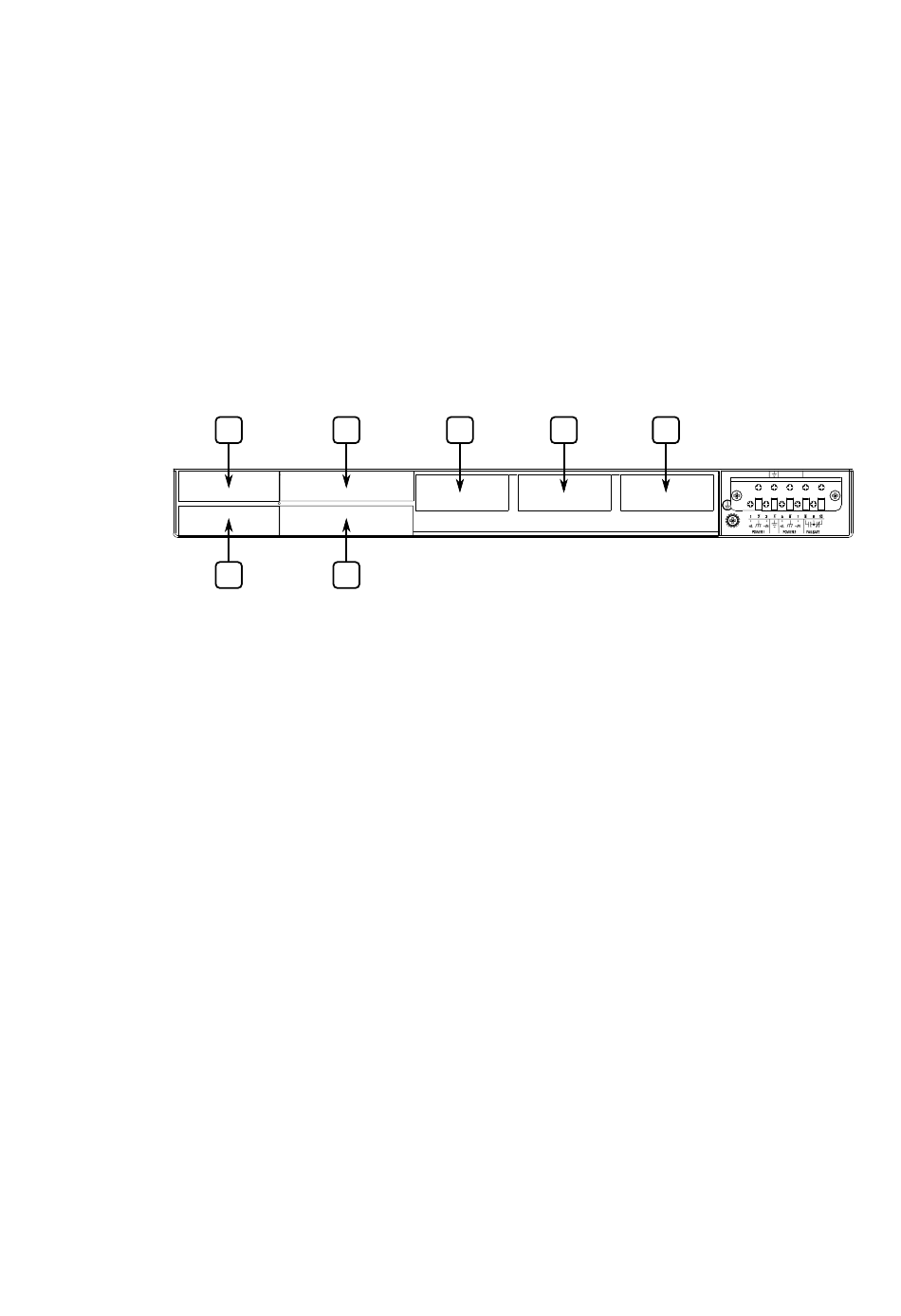

Abbildung 4.1
Jeder Modultyp hat einen festen Platz im RUGGEDCOM RSG2300PF-Chassis:
•
•
•
•
Die genaue Konfiguration des Geräts kann durch Lesen der Werksdaten-Datei über
die RUGGEDCOM RSG2300PF -Bedienoberfläche ermittelt werden. Informationenm
zum Lesen der Werksdaten-Datei finden Sie im RUGGEDCOM RSG2300PF-Benutzer-
handbuch zum RUGGEDCOM RSG2300PF.
Port-LEDs
Jeder Kommunikations-Port verfügt über eine LED, die den Zustand (Verbin-
dung/Aktivität) des Ports anzeigt.
RUGGEDCOM RSG2300PF
Montagehandbuch, 01/2020, C79000-G8900-1348-06
1 3
2 4
Modulzuweisung
Steckplatz 1 unterstützt ein Glasfaser- oder Kupfermodul mit zwei Ports oder ein
zusätzliches 10/100Base-TX 802.3af (PoE)-Modul mit zwei Ports für Extra-PoE-
Ports
Steckplatz 2 beherbergt ein Standardmodul 10/100Base-TX 802.3af (PoE) mit
zwei Ports
Steckplatz 3 und 4 unterstützen eine beliebige Kombination aus Gigabit-Ether-
net-Ports mit zwei Ports (1 GBit/s)
Steckplätze 5, 6 und 7 beherbergen 10/100TX-Kupfer-RJ45-Ethernet-Ports mit 8
Ports, insgesamt 24 Ports
5 6
4
7
23
