Kommunikations-Ports
Der RUGGEDCOM RSG2100F kann mit verschiedenartigen Kommunikations-Ports
ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern.
Modulzuweisung

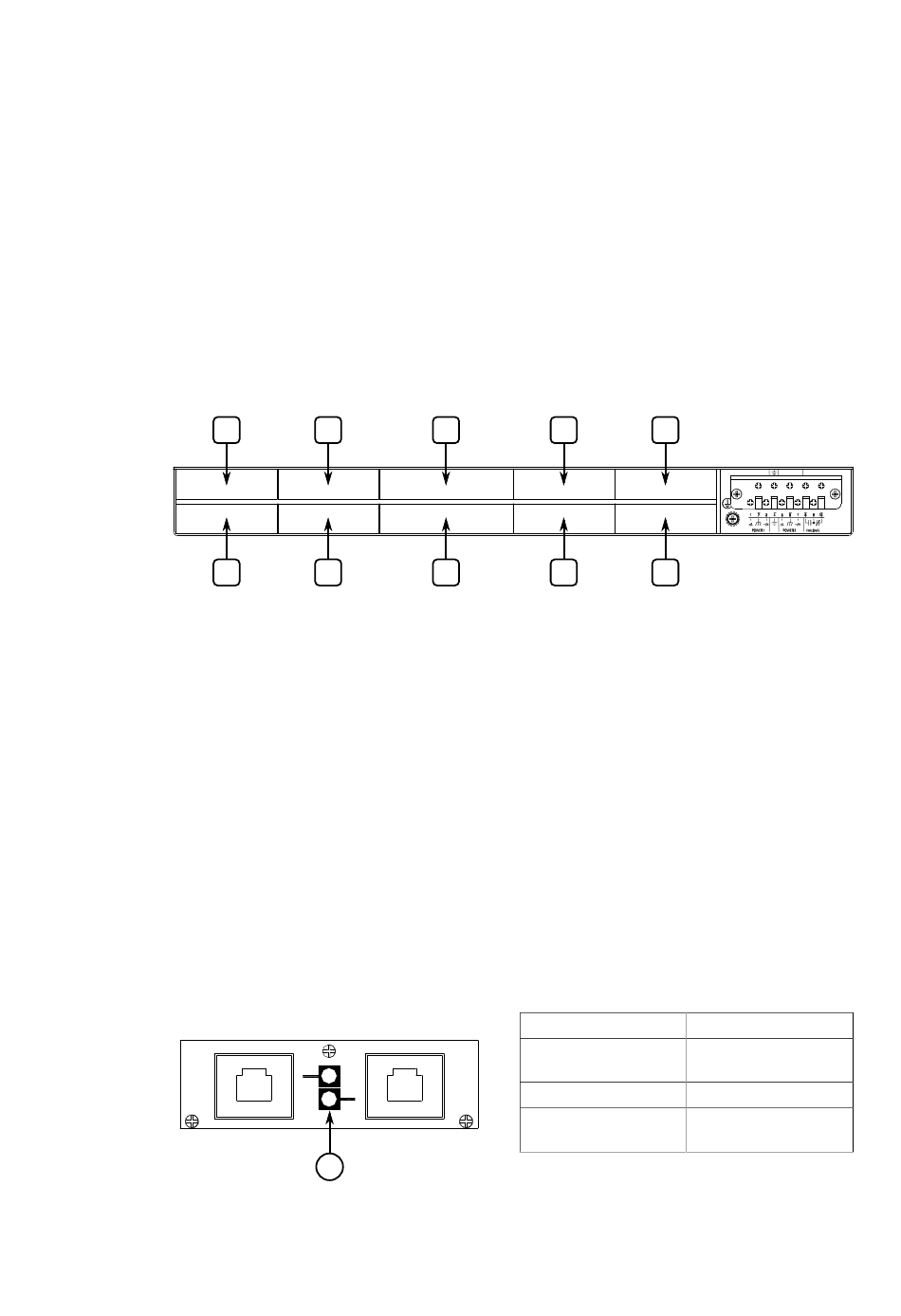

Abbildung 4.1
Jeder Modultyp hat einen festen Platz im RUGGEDCOM RSG2100F-Chassis:
•
•
•
Die genaue Konfiguration des Geräts kann durch Lesen der Werksdaten-Datei über
die RUGGEDCOM RSG2100F -Bedienoberfläche ermittelt werden. Informationenm
zum Lesen der Werksdaten-Datei finden Sie im RUGGEDCOM RSG2100F-Benutzer-
handbuch zum RUGGEDCOM RSG2100F.
Port-LEDs
Jeder Kommunikations-Port verfügt über eine LED, die den Zustand (Verbin-
dung/Aktivität) des Ports anzeigt.
RUGGEDCOM RSG2100F
Montagehandbuch, 01/2020, C79000-G8900-1344-07
1
3
2
4
Modulzuweisung
Steckplatz 5 unterstützt ein Paar Gigabit-Ethernet-Ports (1 GBit/s)
Steckplatz 6 unterstützt einen einzelnen Gigabit-Ethernet-Port (1 GBit/s)
Alle anderen Ports unterstützen eine beliebige Kombination aus Ether-
net-Anschlüssen in Glasfaser- oder Kupfertechnik für bis zu 100 MBit/s
1
5
7
6
8
LED-Zustand
Gelb (dauerhaft leuch-
tend)
Gelb (blinkend)
Aus
4
9
10
Beschreibung
Verbindung hergestellt
Verbindung (Aktivität)
Keine Verbindung
erkannt
