Gerätemanagement; Anschließen An Das Gerät - Siemens RUGGEDCOM RX1511 Montagehandbuch

Gerätemanagement
In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen
und das Gerät verwalten.
3.1 Anschließen an das Gerät
Nachstehend werden die verschiedenen Methoden für den Zugriff auf die RUG-
GEDCOM RX1511 -Konsole und die Web-Schnittstellen des Geräts beschrieben. Aus-
führliche Anweisungen dazu finden Sie im RUGGEDCOM ROX User Guide für den
RUGGEDCOM RX1511.
Serielle Konsolen- und Verwaltungsports
Sie können eine Workstation direkt an den seriellen Konsolenport oder Verwaltungs-
port anschließen, um auf die Bootzeit-Steuerung und die RUGGEDCOM RX1511 -
Schnittstellen zuzugreifen. Der Konsolenport bietet Zugriff auf die RUGGEDCOM
RX1511-Konsolenschnittstelle, während der Verwaltungsport den Zugriff auf die
RUGGEDCOM RX1511-Konsole und die Web-Schnittstellen des Geräts ermöglicht.
NOTICE
Die seriellen Konsolenports und Verwaltungsports dienen ausschließlich als tempo-
räre Verbindungen während der Erstkonfiguration und Fehlerbehebung.
Die Verbindung zum Konsolenport mit einem Konsolenkabel RJ45 an DB9 hergestellt.
Der Konsolenport hat die folgende Pinbelegung:
8

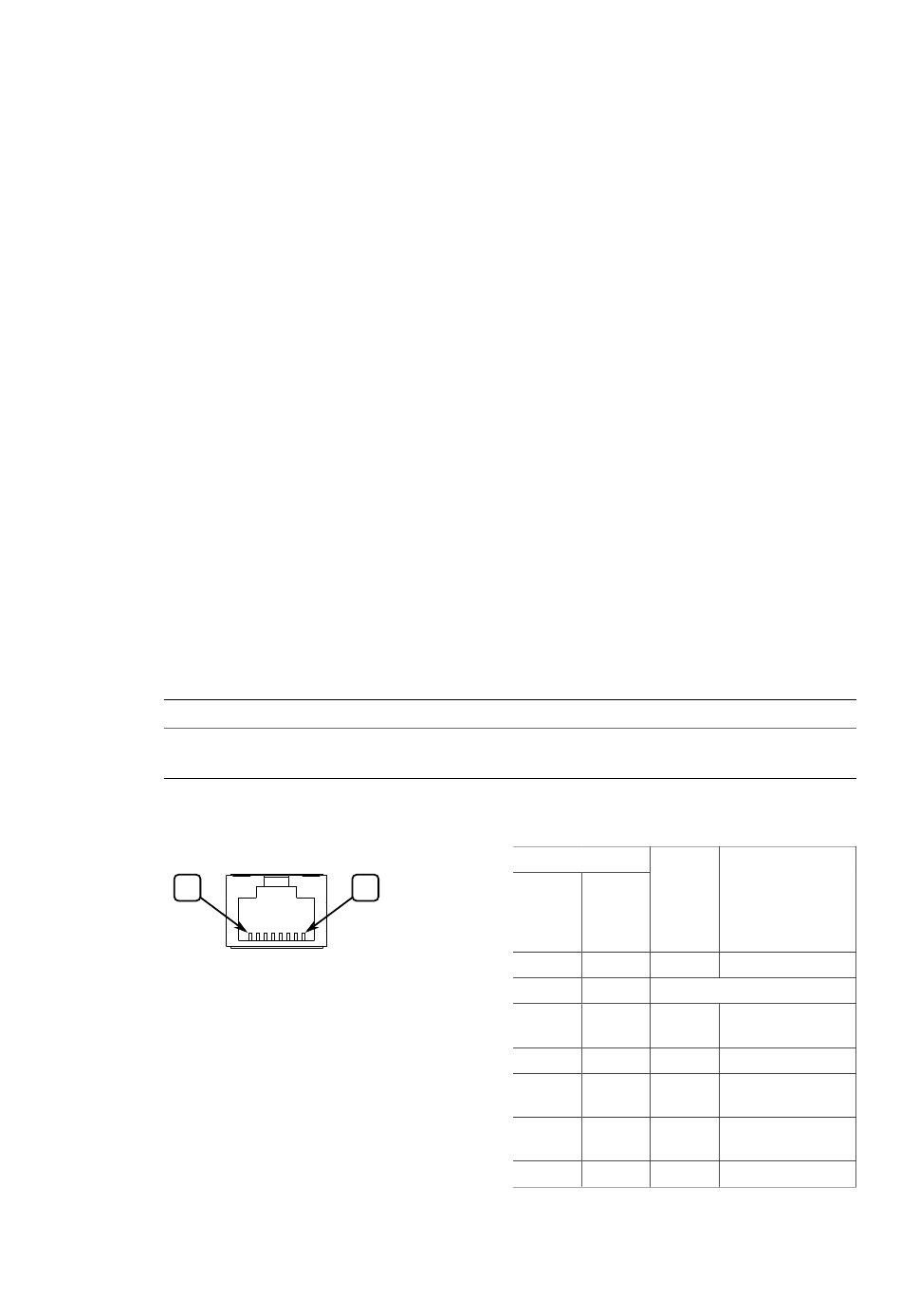

Abbildung 3.1
RUGGEDCOM RX1511
Montagehandbuch, 10/2019, C79000-G8900-1056
1
Pinbelegung Konsolenport
RJ45
Pin Bezeich-
nung
RJ45- DB9-
Steck- Buchse
ver-
binder
1 6 DSR
2 1 Reserviert (nicht belegen)
3 4 DTR
4 5 GND
5 2 RxD
6 3 TxD
7 8 CTS
3
Beschreibung
a
Datensatz bereit
a
>Datenter-
minal bereit
Signalmasse
Daten empfan-
gen (zu DTE)
Daten sen-
den (von DTE)
b
Bereit zum Senden
21
