Gerätemanagement
In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen
und das Gerät verwalten.
3.1 Anschließen an das Gerät
Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die RUG-
GEDCOM RSG2300PF -Konsole und die Web-Schnittstellen des Geräts beschrieben.
Ausführlichere Anweisungen finden Sie im RUGGEDCOM RSG2300PF-Benutzerhand-
buch für den RUGGEDCOM RSG2300PF.
RS232-Konsolenport
Verbinden Sie eine Workstation direkt mit dem RS232-Konsolenport, um Zugriff auf
die Boot-Zeitsteuerung und die RUGGEDCOM RSG2300PF -Schnittstellen zu erhalten.
Der Konsolenport bietet Zugriff auf die Konsole und die Web-Schnittstellen des RUG-
GEDCOM RSG2300PF.
NOTICE
Der serielle Konsolenport ist nur zur temporären Verbindung während der Erstkonfi-
guration oder Fehlersuche bestimmt.
Die Verbindung zum Konsolen-Port wird mit einem RJ45-auf-DB9-Konsolenkabel her-
gestellt. Der Konsolen-Port hat die folgende Pinbelegung:
8

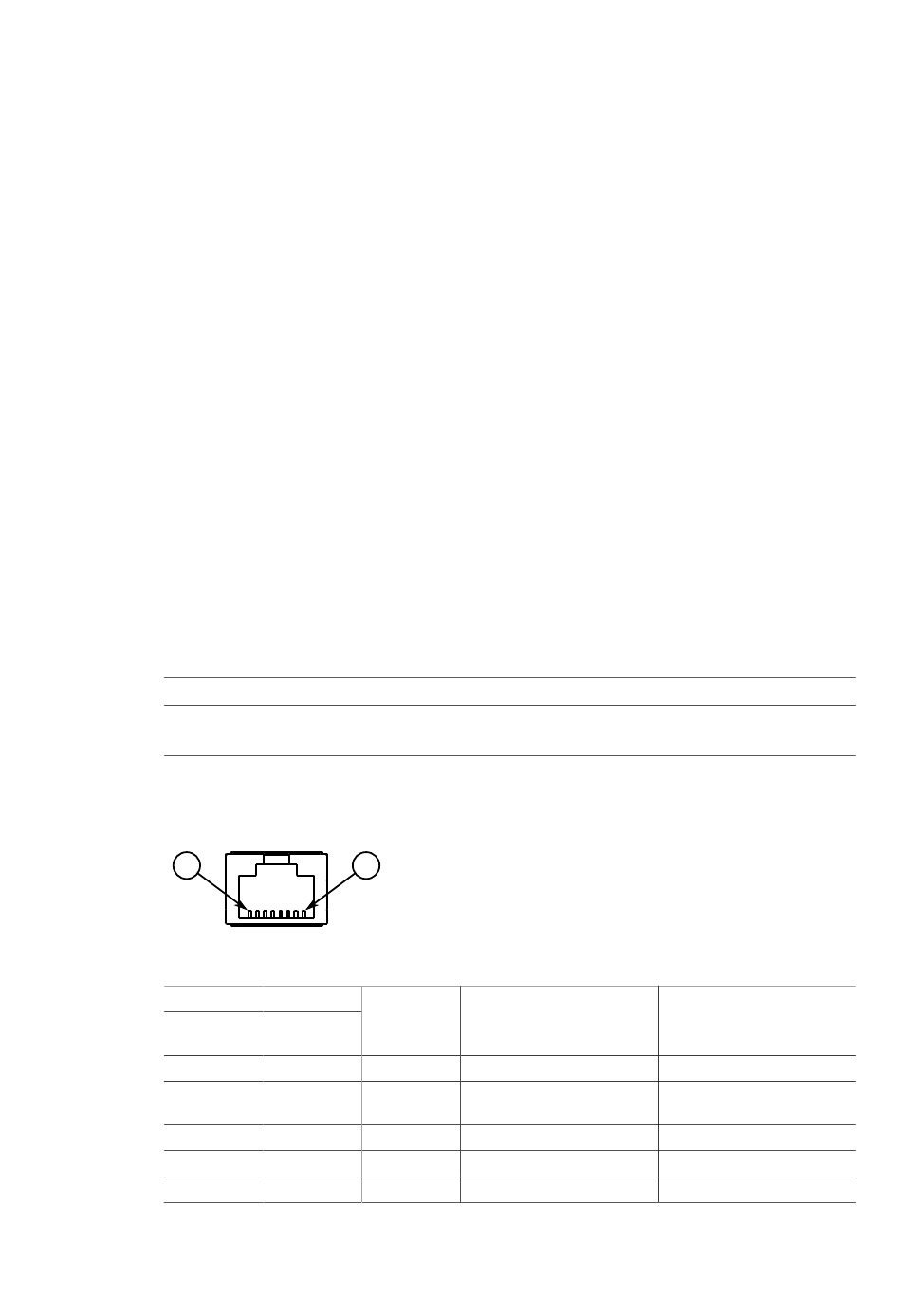

Abbildung 3.1
Stecker
RUGGEDCOM RSG2300PF
Montagehandbuch, 01/2020, C79000-G8900-1348-06
1
Pinbelegung Konsolenport RJ45
Pin
RJ45- DB9-Buchse
1 6
2 1
3 4
4 5
5 2
Bezeich- Beschreibung
nung
a
DSR Datensatz bereit
a
DCD Datenträgererkennung
a
DTR Datenterminal bereit
GND Signalmasse
RxD Daten empfangen (zu DTE)
3
Kommentar
Reserviert (nicht
anschließen)
