Siemens RUGGEDCOM RX1511 Montagehandbuch Seite 26

1.
RUGGEDCOM RX1511
Montagehandbuch, 10/2019, C79000-G8900-1056
Schließen Sie die Reihenklemme des Netzteils an das Gerät an.
Europäische Reihenklemme (Euroblock)
1
Plusklemme (+)
2
Minusklemme (-)
3
Erdungsklemme
4

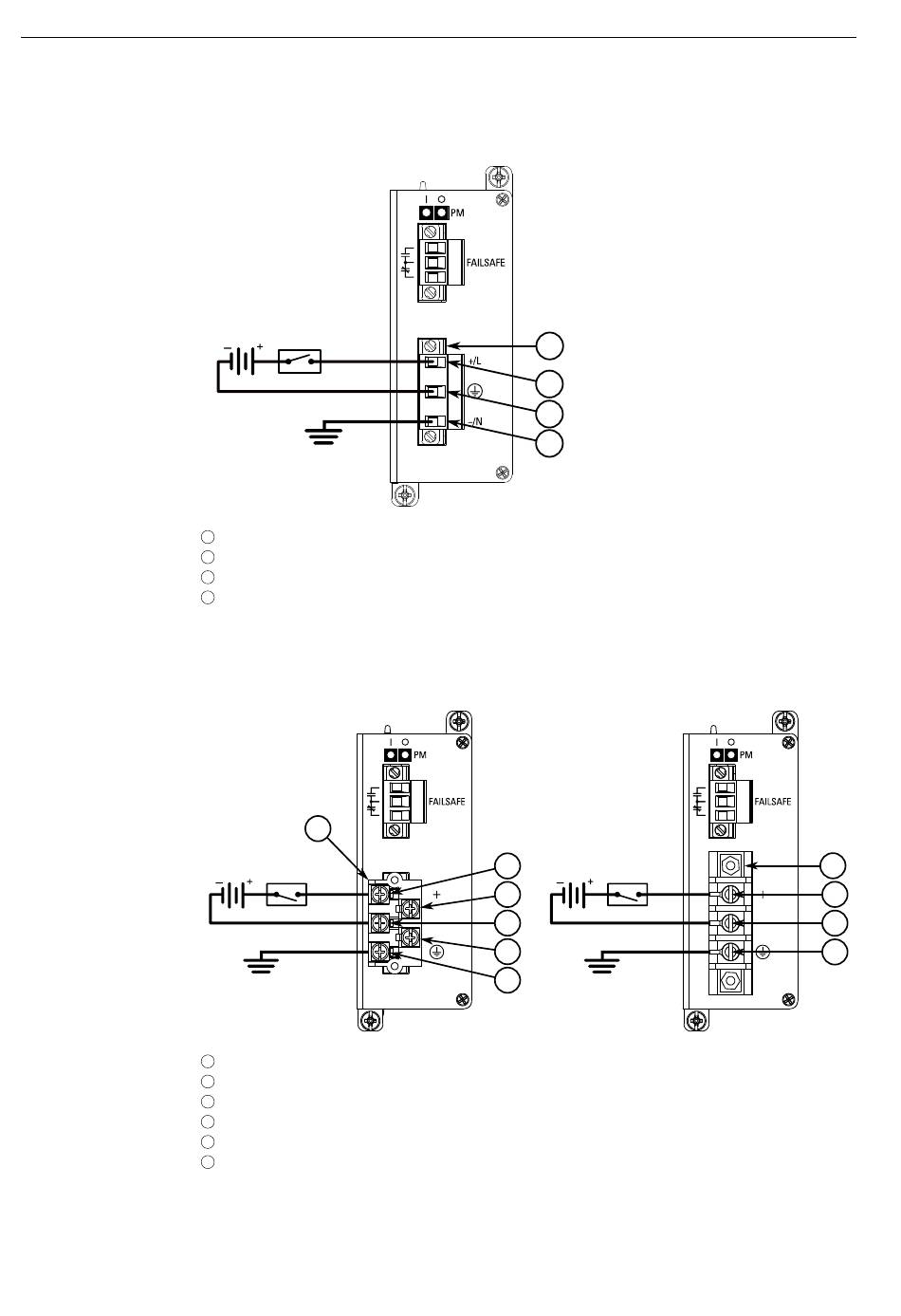

Abbildung 2.8 Verdrahtung von DC-Reihenklemmen – Europäische Reihenklemme (Euro-
block) für 12P-, 24P- und 48P-Netzteile
2
Nicht angeschlossen
1
Abnehmbare Schraubklemmleiste
2
Nicht abnehmbare Schraubklemmleiste
3
Plusklemme (+)
4
Minusklemme (-)
5
Erdungsklemme
6
Installation des Geräts
2.5.2 Anschließen an DC-Niederspannung
1
2
3
4
4
1
5
1
6
3
4
5
6
