Einleitung
1.2 Beschreibung
1.2

Beschreibung

Der RUGGEDCOM RX1511 verfügt auf der Frontblende über eine Reihe von Ports,
Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des
Geräts sowie zur Fehlerbehebung dienen.
1
2
3
4
1
2
3
4
5
6
7

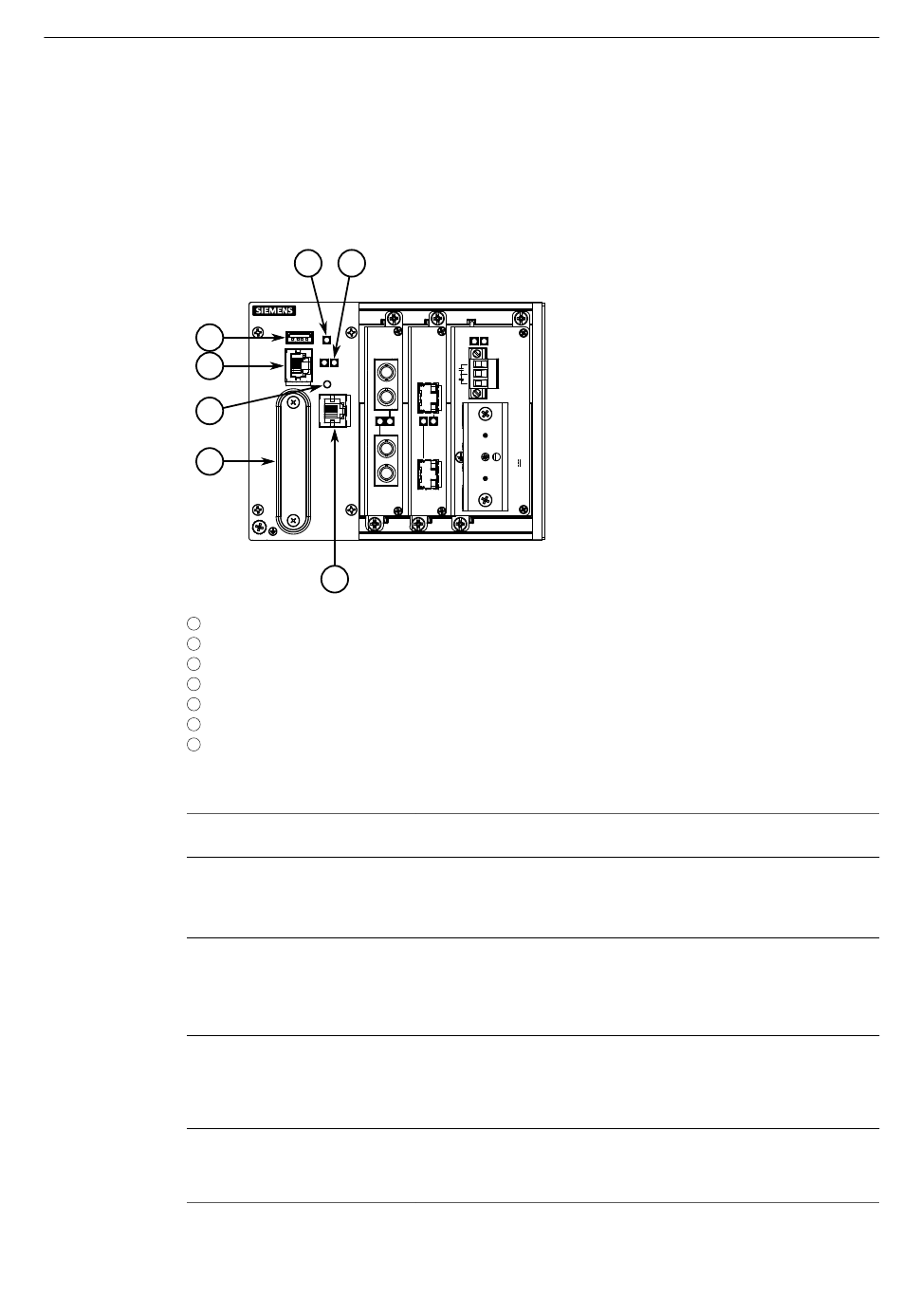

Abbildung 1.1
Verwaltungsport
Serieller Konsolenport RS-232
USB-Port
Taste für Lampentest und
Alarmabschaltung (LT/ACO)
Netzstatus-LEDs
2
5 6
7
USB-Port
Serieller Konsolenport RS-232 (RJ45)
Taste für Lampentest und Alarmabschaltung (LT/ACO)
Port für die CompactFlash-Karte
Alarmanzeige-LED
Portstatus-LEDs
Verwaltungsport
RUGGEDCOM RX1511
Dieser Ethernet-Port 10/100Base-T dient zur Systemverwaltung
außerhalb des zugewiesenen Frequenzbands der Switching-Fabric.
Der serielle Konsolenport dient der direkten Anbindung an das Gerät
und dem Zugriff auf erste Verwaltungsfunktionen. Informationen
zur Herstellung einer Verbindung zum Gerät über den seriellen Kon-
solenport finden Sie unter
Verwenden Sie den USB-Port zum Aktualisieren der Software für den
RUGGEDCOM RX1511 oder zum Installieren von Dateien (z. B. Konfi-
gurationsdateien und Feature-Key-Dateien). Weitere Informationen
finden Sie im RUGGEDCOM RUGGEDCOM RX1511 User Guide für
den RUGGEDCOM RX1511.
Diese Taste übernimmt zwei Funktionen:
• Halten Sie diese Taste gedrückt, um alle Anzeige-LEDs zu testen
• Drücken Sie diese Taste kurz, um einen aktiven Alarm zu quittie-
ren
Zeigen den Status der Stromversorgungsmodule an.
• Grün = Netz ein
• Aus = Netz aus
"Anschließen an das Gerät (Seite
Montagehandbuch, 10/2019, C79000-G8900-1056
21)".
