RUGGEDCOM RX1511
Montagehandbuch, 10/2019, C79000-G8900-1056
Abbildung 2.5
Verdrahtung von AC-Reihenklemmen – Reihenklemme mit Schraubanschluss
für HI-Netzteile
Verbinden Sie den Plusdraht der Spannungsquelle mit der Plusklemme/span-
nungsführend (+/L) an der Reihenklemme.
Verbinden Sie den Minusdraht der Spannungsquelle mit der Minusklemme/neu-
tral (–/N) an der Reihenklemme.
Montieren Sie bei Schraubklemmenleisten die Sicherheitsabdeckung.

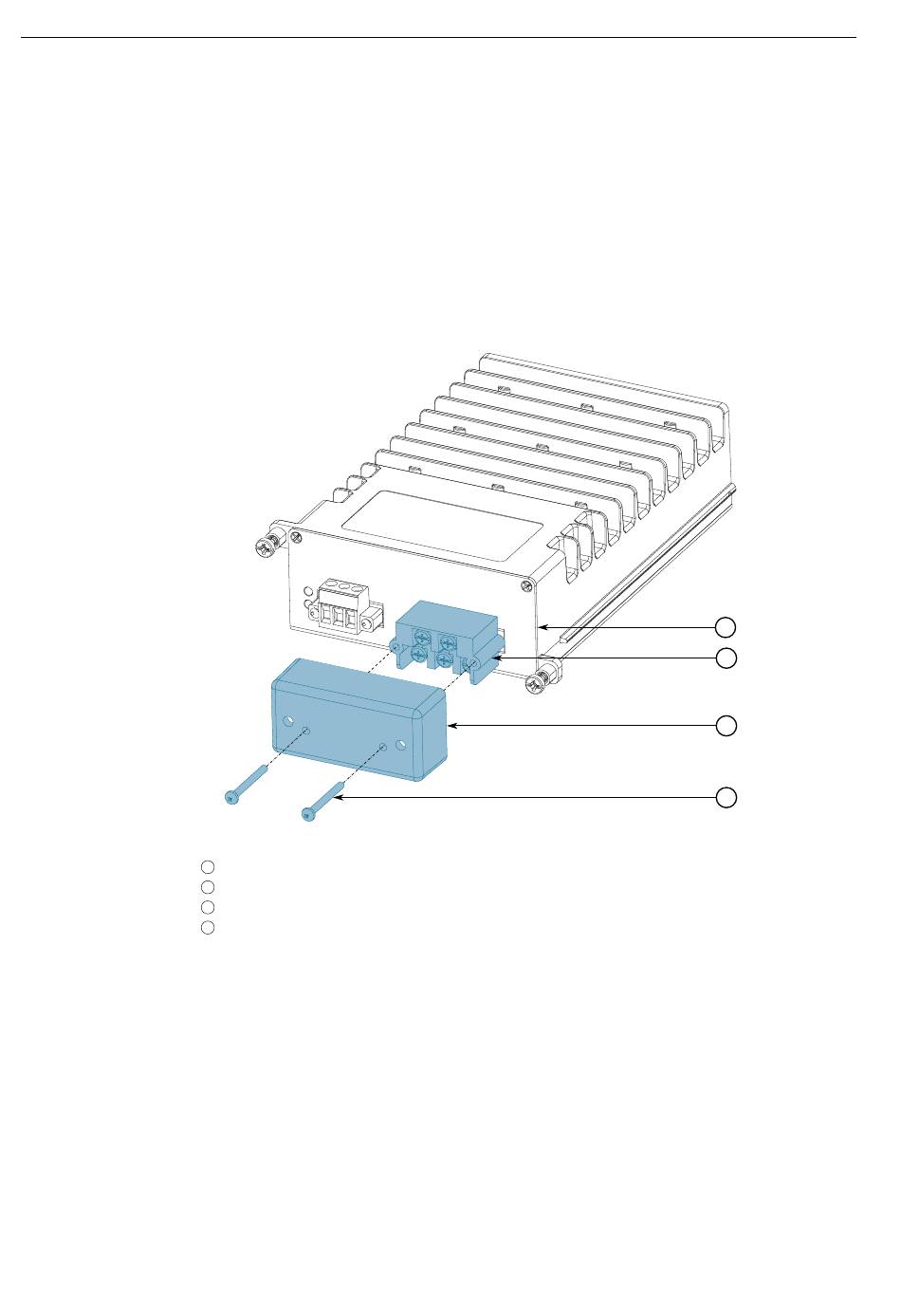

Schraube
1
Sicherheitsabdeckung
2
Schraubklemmleiste
3
RUGGEDCOM RX1511 Gerät
4
Abbildung 2.6
Die Sicherheitsabdeckung montieren
Verwenden Sie ein geflochtenes Erdungsband oder einen vergleichbaren
Erdungsleiter, um die Erdungsklemme mit dem Erdungsanschluss des Chassis zu
verbinden.
Befestigen Sie die -Erdungsklemme der Stromquelle mit einem Ringkabelschuh
Nr. 10 und einer Schraube Nr. 10-32 am -Erdungsanschluss des Geräts. Achten
2.5.1 Anschließen der AC/DC-Hochspannungsversorgung
Installation des Geräts
4
3
2
1
