Installation des Geräts
2.5.2 Anschließen an DC-Niederspannung
7.
2.5.2
Anschließen an DC-Niederspannung
Gehen Sie wie folgt vor, um das Gerät an eine DC-Niederspannungsversorgung anzu-
schließen:
Elektrische Gefahr – Gefahr von Sachschäden
Schließen Sie keine Wechselspannungskabel an die Reihenklemme eines 12-, 24-
oder 48-V-DC-Netzteils an. Das Netzteil könnte dadurch beschädigt werden.
Hinweis
Der RUGGEDCOM RX1511 funktioniert sowohl mit positiven als auch mit negativen
VDC-Netzteilen.
Hinweis
Die Reihenklemme mit Schraubanschluss wird mit Kreuzschlitzschrauben und Druck-
platten installiert, wofür Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage
kommen. Verwenden Sie Ringkabelschuhe der Größe Nr. 6 für sichere, zuverlässige
Verbindungen.
16
Sie darauf, dass der Kabelschuh mit einem Drehmoment von 1,1 N m (9.5 lbf·in)
festgezogen wird.

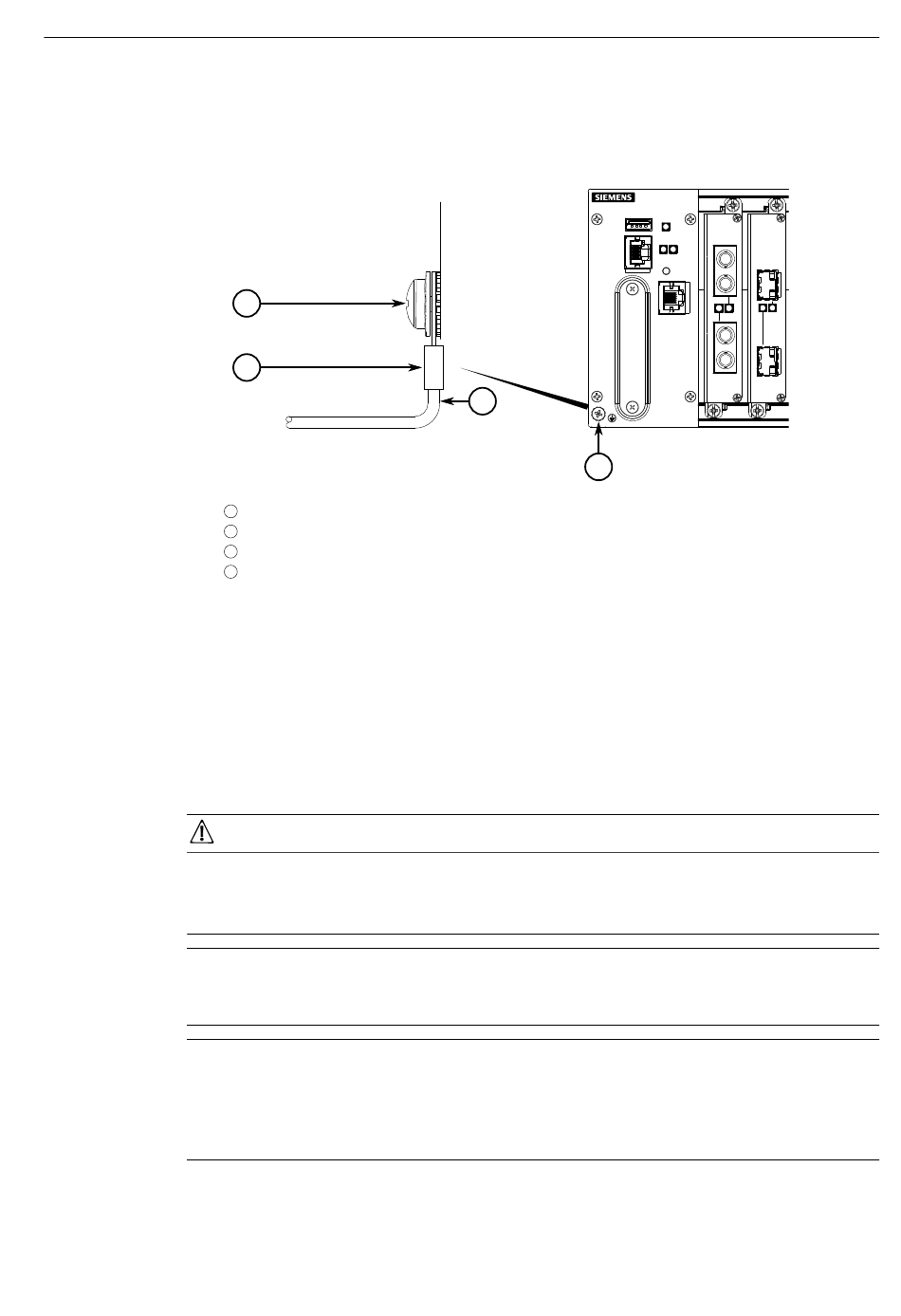

1
2
Ringkabelschuh Nr. 10
1
Schraube Nr. 10-32
2
Anschluss von einer externen Stromquelle
3
-Erdungsanschluss
4
Abbildung 2.7
-Erdungsanschluss
Befestigen Sie die Sicherheitsabdeckung über der Reihenklemme.
VORSICHT
3
4
RUGGEDCOM RX1511
Montagehandbuch, 10/2019, C79000-G8900-1056
