Montage
28

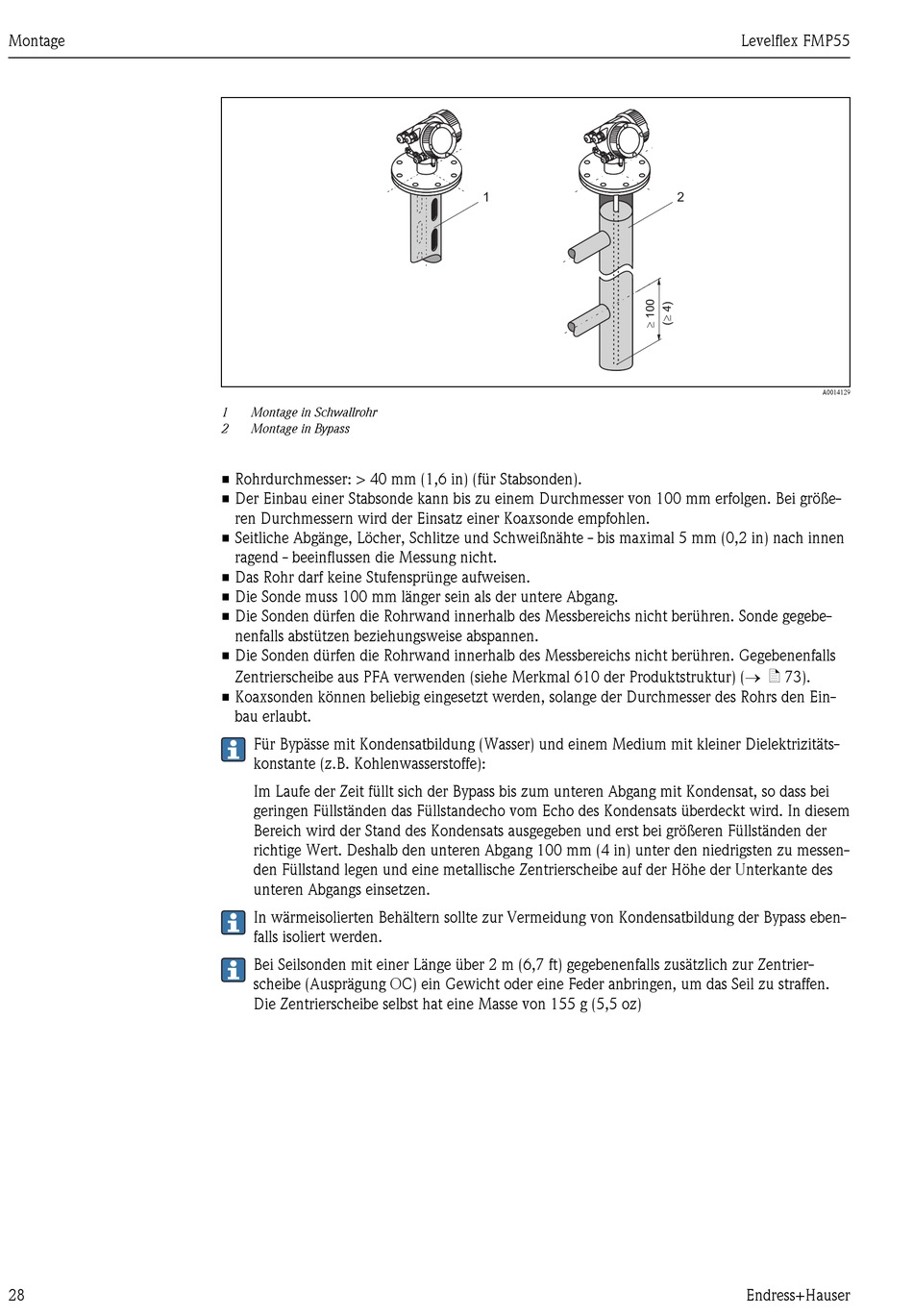

1 Montage in Schwallrohr
2 Montage in Bypass
• Rohrdurchmesser: > 40 mm (1,6 in) (für Stabsonden).
• Der Einbau einer Stabsonde kann bis zu einem Durchmesser von 100 mm erfolgen. Bei größe-
ren Durchmessern wird der Einsatz einer Koaxsonde empfohlen.
• Seitliche Abgänge, Löcher, Schlitze und Schweißnähte - bis maximal 5 mm (0,2 in) nach innen
ragend - beeinflussen die Messung nicht.
• Das Rohr darf keine Stufensprünge aufweisen.
• Die Sonde muss 100 mm länger sein als der untere Abgang.
• Die Sonden dürfen die Rohrwand innerhalb des Messbereichs nicht berühren. Sonde gegebe-
nenfalls abstützen beziehungsweise abspannen.
• Die Sonden dürfen die Rohrwand innerhalb des Messbereichs nicht berühren. Gegebenenfalls
Zentrierscheibe aus PFA verwenden (siehe Merkmal 610 der Produktstruktur) (® ä 73).
• Koaxsonden können beliebig eingesetzt werden, solange der Durchmesser des Rohrs den Ein-
bau erlaubt.
Für Bypässe mit Kondensatbildung (Wasser) und einem Medium mit kleiner Dielektrizitäts-
konstante (z.B. Kohlenwasserstoffe):
Im Laufe der Zeit füllt sich der Bypass bis zum unteren Abgang mit Kondensat, so dass bei
geringen Füllständen das Füllstandecho vom Echo des Kondensats überdeckt wird. In diesem
Bereich wird der Stand des Kondensats ausgegeben und erst bei größeren Füllständen der
richtige Wert. Deshalb den unteren Abgang 100 mm (4 in) unter den niedrigsten zu messen-
den Füllstand legen und eine metallische Zentrierscheibe auf der Höhe der Unterkante des
unteren Abgangs einsetzen.
In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der Bypass eben-
falls isoliert werden.
Bei Seilsonden mit einer Länge über 2 m (6,7 ft) gegebenenfalls zusätzlich zur Zentrier-
scheibe (Ausprägung OC) ein Gewicht oder eine Feder anbringen, um das Seil zu straffen.
Die Zentrierscheibe selbst hat eine Masse von 155 g (5,5 oz)
