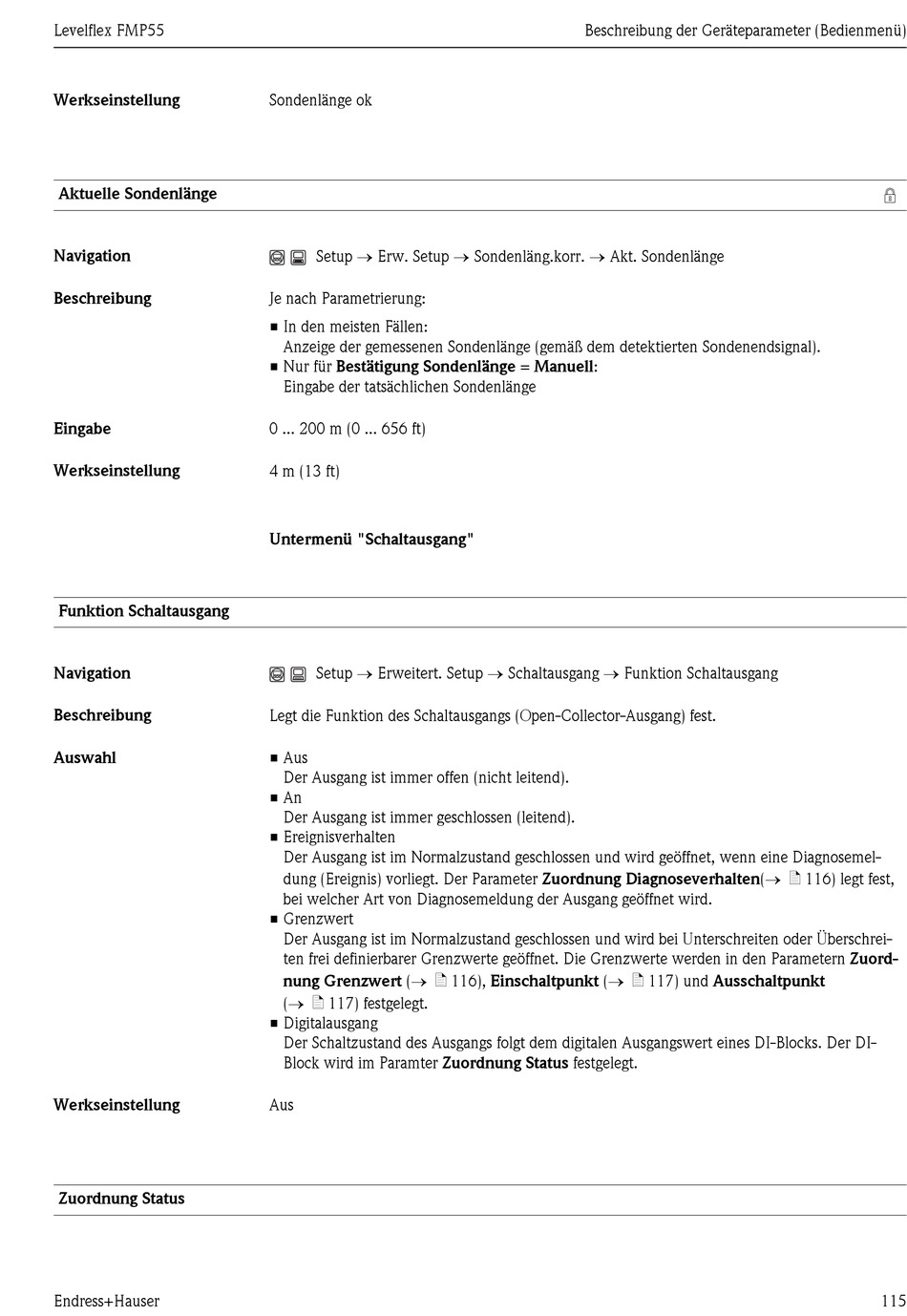

Levelflex FMP55
Werkseinstellung
Aktuelle Sondenlänge
Navigation
Beschreibung
Eingabe
Werkseinstellung
Funktion Schaltausgang
Navigation
Beschreibung
Auswahl
Werkseinstellung
Zuordnung Status
Endress+Hauser
Sondenlänge ok
Setup ® Erw. Setup ® Sondenläng.korr. ® Akt. Sondenlänge
Je nach Parametrierung:
• In den meisten Fällen:
Anzeige der gemessenen Sondenlänge (gemäß dem detektierten Sondenendsignal).
• Nur für Bestätigung Sondenlänge = Manuell:
Eingabe der tatsächlichen Sondenlänge
0 ... 200 m (0 ... 656 ft)
4 m (13 ft)
Untermenü "Schaltausgang"
Setup ® Erweitert. Setup ® Schaltausgang ® Funktion Schaltausgang
Legt die Funktion des Schaltausgangs (Open-Collector-Ausgang) fest.
• Aus
Der Ausgang ist immer offen (nicht leitend).
• An
Der Ausgang ist immer geschlossen (leitend).
• Ereignisverhalten
Der Ausgang ist im Normalzustand geschlossen und wird geöffnet, wenn eine Diagnosemel-
dung (Ereignis) vorliegt. Der Parameter Zuordnung Diagnoseverhalten(® ä 116) legt fest,
bei welcher Art von Diagnosemeldung der Ausgang geöffnet wird.
• Grenzwert
Der Ausgang ist im Normalzustand geschlossen und wird bei Unterschreiten oder Überschrei-
ten frei definierbarer Grenzwerte geöffnet. Die Grenzwerte werden in den Parametern Zuord-
nung Grenzwert (® ä 116), Einschaltpunkt (® ä 117) und Ausschaltpunkt
(® ä 117) festgelegt.
• Digitalausgang
Der Schaltzustand des Ausgangs folgt dem digitalen Ausgangswert eines DI-Blocks. Der DI-
Block wird im Paramter Zuordnung Status festgelegt.
Aus
