System zurücksetzen / Reset
Sollte ein schwerwiegender Systemfehler am Gerät auftreten, kann ein Reset des Systems das
Problem beheben. Hierzu betätigen Sie während des Einschaltens den Reset-Taster mittels
eines dünnen Gegenstandes. Beachten Sie, dass durch den Reset die erweiterten
Einstellungen auf die Werkseinstellung zurückgesetzt werden.
9

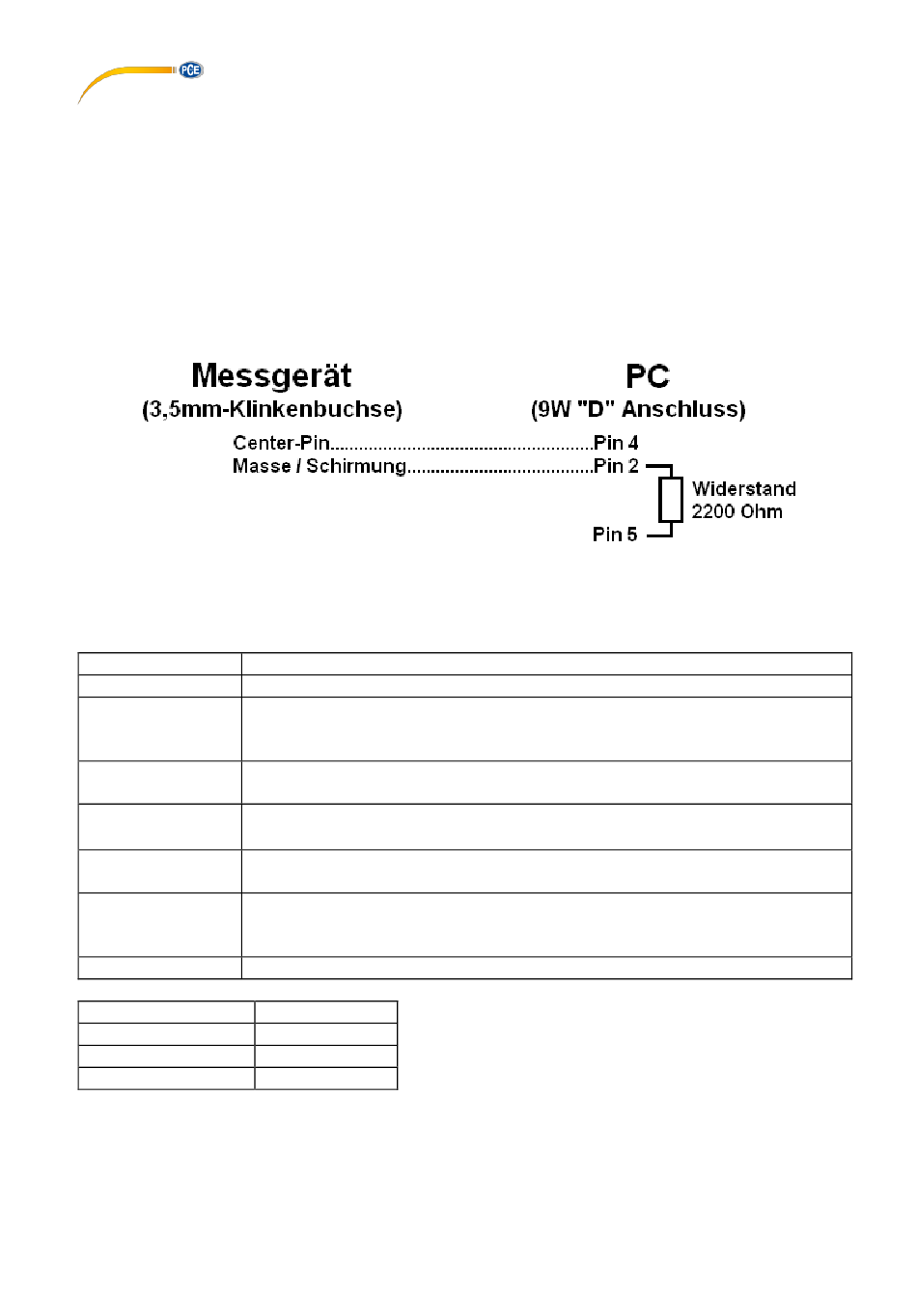

RS232 Schnittstelle
Das Gerät verfügt über eine RS232-Schnittstelle via 3,5 mm-Buchse. Der Ausgang ist eine 16-
stellige Datenkette, welche gemäß den benutzerspezifischen Anforderungen eingerichtet werden
kann. Ein RS232-Kabel mit folgenden Eigenschaften wird benötigt, um das Gerät mit einem PC
zu verbinden:
Die 16-stellige Datenkette wird in folgendem Format dargestellt:
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0
Die Ziffern stehen für folgende Parameter:
D15
D14
D13
D12 &
D11
D10
D9
D8 bis D1
D0
Baudrate
Parität
Datenbitanzahl
Stoppbit
Startwort
4
Wenn obere Displaydaten gesendet werden, wird 1 gesendet
Wenn mittlere Displaydaten gesendet werden, wird 2 gesendet
Wenn untere Displaydaten gesendet werden, wird 3 gesendet
Störmeldesystem für Display
mA = 37
Polarität
0 = Positiv 1 = Negativ
Dezimalzeichen (DP), Position von rechts nach links
0 = No DP, 1= 1 DP, 2 = 2 DP, 3 = 3 DP
Displayanzeige, D1 = LSD, D8 = MSD
Z. B.:
Wenn Displayanzeige 1234 ist, ist D8 ... D1 00001234
Endwort
9600
Keine
8 Datenbits
1 Stoppbit
© PCE Instruments
