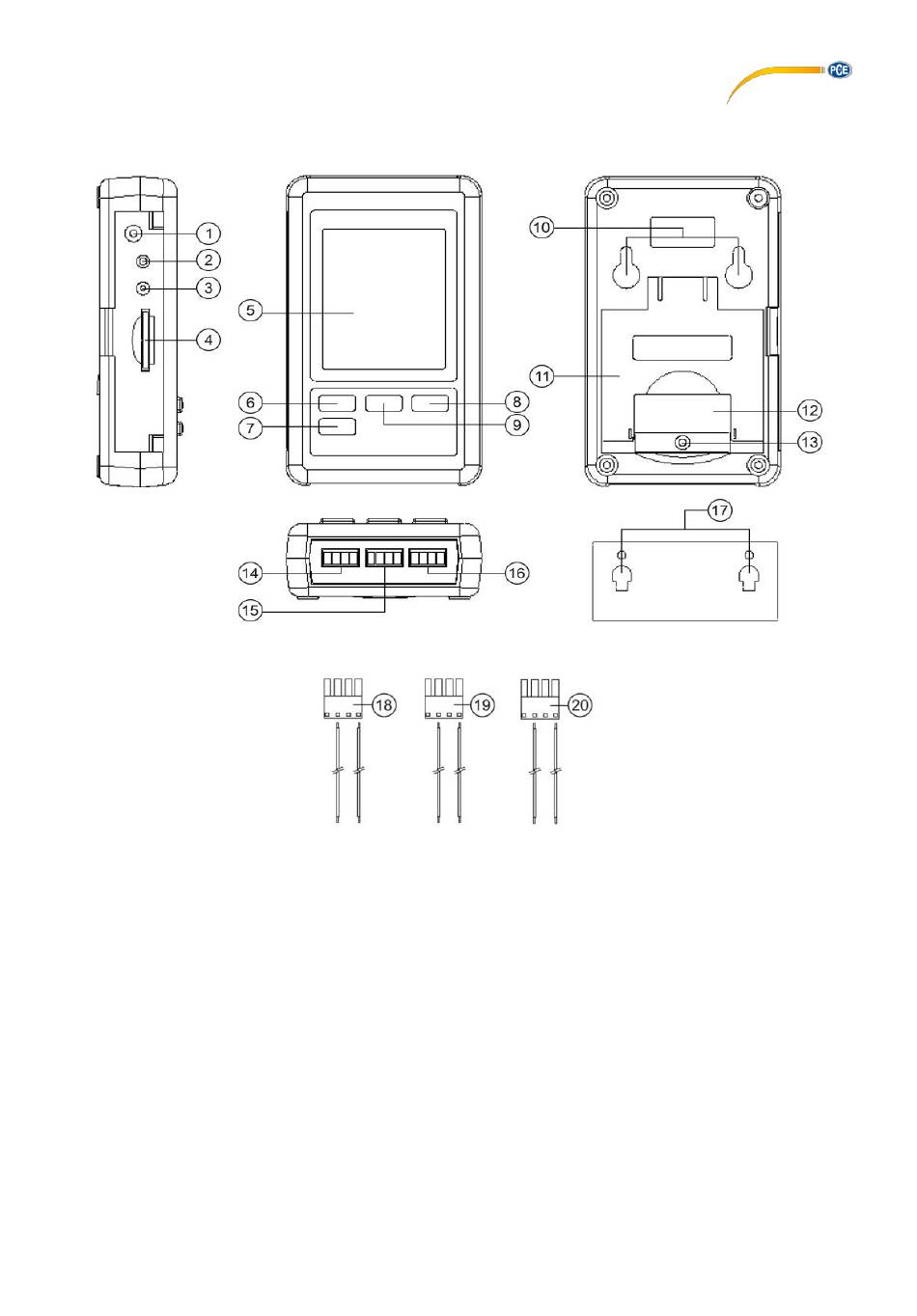

Systembeschreibung

①
9 V DC Eingang
②
Öffnung Reset Taster
③
RS232 Ausgang
④
SD-Kartenschacht
⑤
Display
⑥
Taste LOG / Enter
⑦
Taste Set
Taste ▼ / Power
⑧
Taste ▲ / Time
⑨
⑩
Befestigungsöffnung
⑪
Aufstellhilfe
⑫
Batteriefach
⑬
Verschlussschraube Batteriefach
⑭
Messeingang Kanal 1
⑮
Messeingang Kanal 2
⑯
Messeingang Kanal 3
⑰
Wandhalter
⑱
Stecker Messeingang Kanal 1
⑲
Stecker Messeingang Kanal 2
⑳
Stecker Messeingang Kanal 3
