PCE Instruments PCE-T100 Bedienungsanleitung
Temperatur-datenlogger
Inhaltsverzeichnis
Quicklinks
www.warensortiment.de
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.

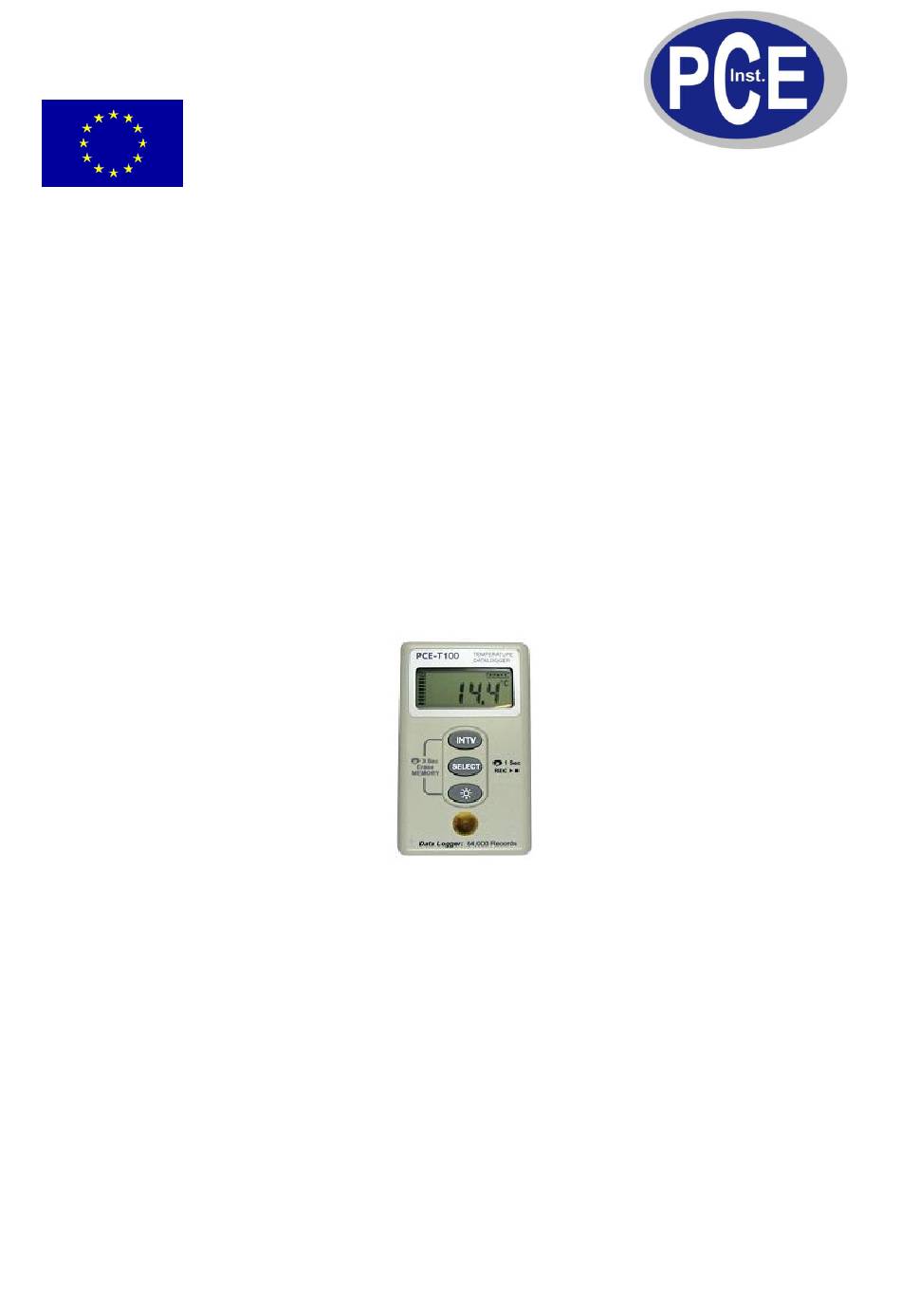

Temperatur – Datenlogger PCE-T100
Bedienungsanleitung
Version 1.1
05.10.2011
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-T100
Inhaltszusammenfassung für PCE Instruments PCE-T100
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Temperatur – Datenlogger PCE-T100 Bedienungsanleitung Version 1.1 05.10.2011...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis I. Einführung ....................3 II. Spezifikation ....................3 III. Funktionalitäten ..................4 lV. Messung ....................4 V. Software ....................6 VI. Kalibrierung / Rekalibrierung ..............10 VIl. Batteriewechsel ..................10... -
Seite 3: Einführung
I. Einführung Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen Sie das Messgerät nur in der beschriebenen Form, anderenfalls erlischt die auf das Gerät gewährleistete Garantie. Umweltbedingungen: Umgebungsfeuchtigkeit max. = 100 % r.F. Umgebungstemperaturbereich = -30 ... -
Seite 4: Funktionalitäten

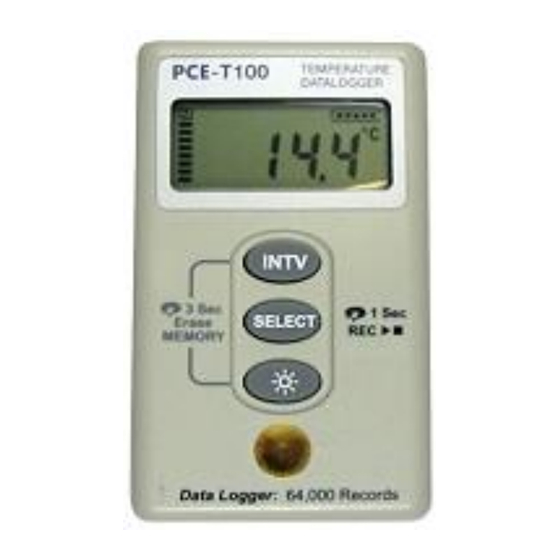

III. Funktionalitäten 1 LCD-Display 2 Setup / Einstelltaste „INTV“ 3 Funktionsauswahltaste „SELECT“ 4 Hintergrundbeleuchtung (ein / aus) 5 Temperatursensor 6 RS-232-Schnittstelle - RS-232 = Communication Status = Datenübertragung - INTV = Symbolisiert die angewählte Funktion der Einstellung des Aufzeichnungsintervalles - REC = Recording = Aufzeichnung läuft - Batterie = Batteriekapazitätsanzeige - Temp. - Seite 5 Auswählen des Aufzeichnungsintervalles und der Messeinheit Drücken Sie die „INTV“-Taste und halten Sie sie für etwa 2 s gedrückt, um in den Einstell-Modus zu gelangen. Im Display erscheint „INTV“ und 00:30. Mit der „SELECT“-Taste können Sie zunächst die Minuten durchdrücken, z.B. 1, 2, ... bis 60 min (linkes Displayfeld). Wenn Sie mit der „SELECT“-Taste weiterdrücken, wird die rechte Display-Hälfte aktiv.
-
Seite 6: Software
V. Software 5.1 Systemvoraussetzungen Windows `95, ´98, ME, NT, 2000, XP Pentium 233 MHz oder höher 64 MB RAM (Lesespeicher) 4x CD-ROM Laufwerk oder höher Bildschirm Auflösung 800x600 oder 1024x768 15 MB freier Festplattenspeicher Es wird empfohlen, vor der Installation der Software alle anderen Anwendungsprogramme zu schliessen. Legen Sie die CD in das CD-Rom-Laufwerk. -
Seite 7: Datenlogger
Setup Öffnet das Dialogfenster für die Einstellung des Datenlogger über den PC(Uhrzeit, Intervallzeit usw.) COM Port Manuelle Auswahl der PC-Schnittstelle (COM 1, COM 2 usw.) View Öffnet das LCD- Fenster Window Anordnen der geöffneten Fenster Help Hilfe für die Anwendung des Programms. 5.2.2 Symbolleiste - Öffnet bereits früher gespeicherte Daten - Speichert die ausgewählten Daten auf der Festplatte... -
Seite 8: Schaltflächen
5.2.4 Setup Klicken Sie in der Menüleiste auf „Setup“ oder klicken in der Symbolleiste auf öffnet sich das Dialogfenster für die Einstellung des Datenloggers. Auf der linken Seite sehen Sie eine Auflistung der vorhanden Aufzeichnungen im Speicher des Daten- loggers. Mit einem Klick auf „Erase“ werden die Daten gelöscht. Auf der rechten Seite oben (Clock Setup) können sie durch einen Klick auf „Adjust to PC time“... -
Seite 9: Speichern Der Temperaturdaten Auf Der Festplatte
5.2.8 Statistik 2 T1 MAX – Maximalwert über den gesamten Datenbereich mit Datums und Uhrzeitangabe MIN – Minimalwert über den gesamten Datenbereich mit Datums und Uhrzeitangabe AVG – Mittelwert über den gesamten Datenebereich Cursor A – Temperaturwert an dem sich die blaue Linie in der Grafik befindet Cursor B –... -
Seite 10: Drucken Der Daten
5.2.11 Drucken der Daten Wählen Sie in der Menüleiste den Menüpunkt „Print“ oder klicken Sie in der Menüleiste auf Im folgenden Dialogfenster können Sie wählen ob Sie die Datensatzliste ausdrucken möchten oder die Grafik. VI. Kalibrierung / Rekalibrierung Die Messgeräte werden immer werkskalibiriert ausgeliefert. Optional können Sie eine Laborkalibrierung inklusive Zertifizierung nach ISO bestellen (entweder beim Neukauf oder zur Rekalibrierung, z.B.
