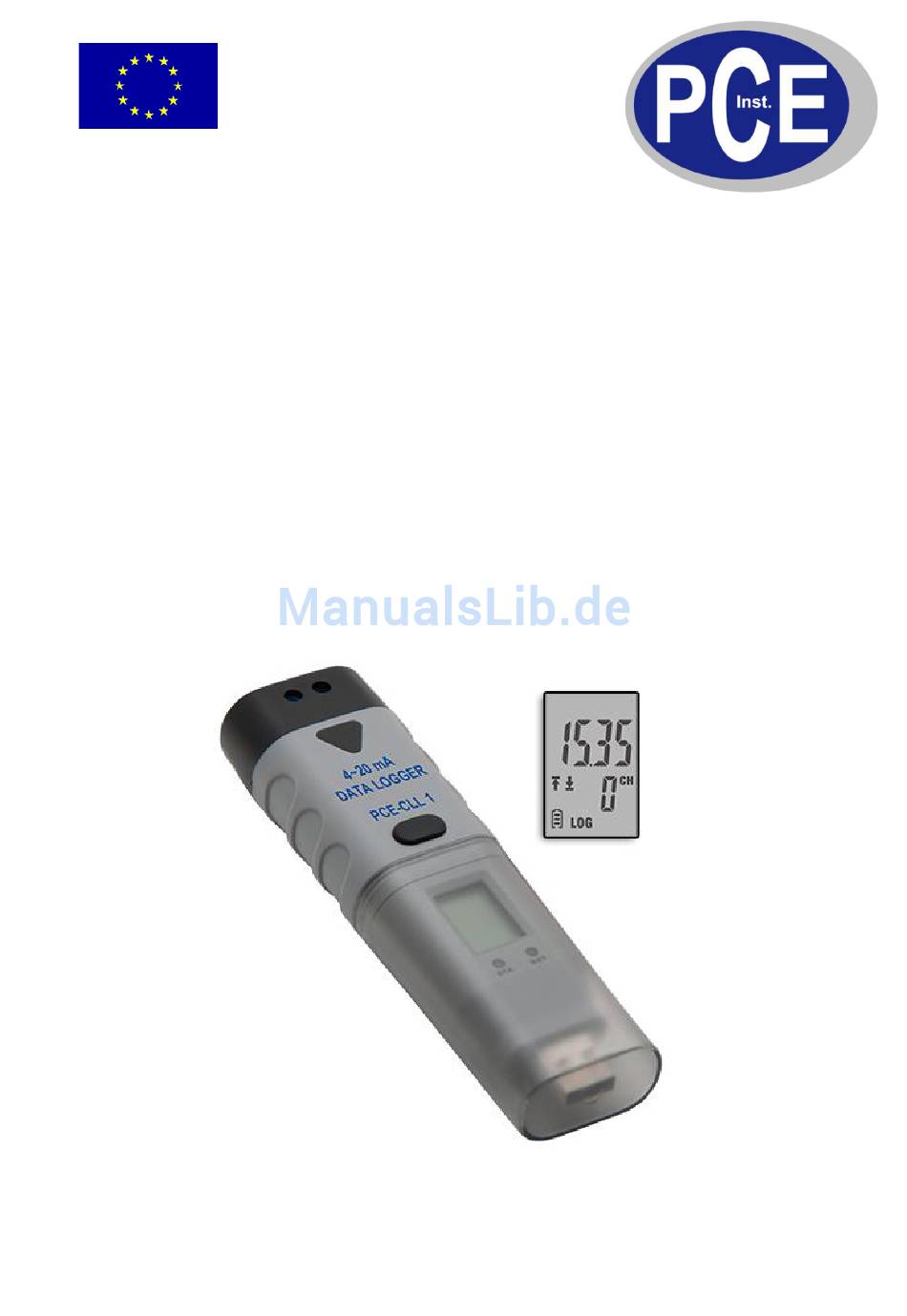

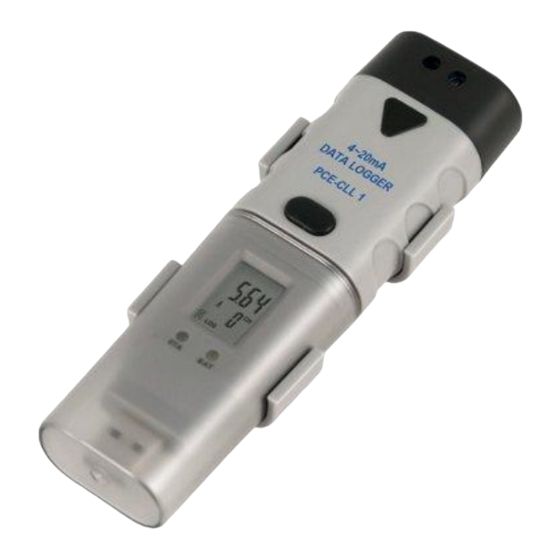

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de www.pce-instruments.com/deutsch Bedienungsanleitung PCE-CLL 1 Version 1.0 22.07.2014...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Sicherheitsinformationen ................... 3 Ansicht ........................4 Wechseln der Batterie ......................... 5 Lieferumfang ............................5 Bedienungsanleitung ....................6 Inbetriebnahme ........................... 6 Daten auf den Computer laden ......................7 Graphen erstellen ..........................7 Ermittelte Daten umrechnen ........................ 8 Dateien exportieren .......................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG www.warensortiment.de Einleitung Dieses mit einem Direkt-USB-Anschluss ausgestattetes Messgerät ist ein Datenlogger, der für den einfachen Gebrauch entwickelt wurde. Diese Bedienungsanleitung hilft ihnen, den Datenlogger schnell und möglichst effizient zu nutzen. Sicherheitsinformationen Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. -
Seite 4: Ansicht
BETRIEBSANLEITUNG www.warensortiment.de Ansicht... -
Seite 5: Wechseln Der Batterie
Setzen Sie die Batterie ein und schrauben Sie danach die Batterienklappe wieder an. Jetzt setzen Sie die eben entfernte Kappe wieder auf. Zuletzt müssen Sie nur noch die Schutzkappe wieder aufsetzen 3.2 Lieferumfang 1 x PCE-CLL 1 Datenlogger 1 x Bedienungsanleitung 1 x 3,6 V AA Batterie... -
Seite 6: Bedienungsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Bedienungsanleitung 4.1 Inbetriebnahme Um den Datenlogger zu benutzen, müssen Sie folgende Schritte beachten: 1. Gehen Sie sicher, dass die Batterien korrekt befestigt sind. Folgen Sie dazu der unter Punkt 3.1 erläuterten Beschreibung. Falls Sie den Computer als Spannungsquelle nutzen, müssen Sie sichergehen, dass das Gerät richtig am USB-Port angeschlossen ist (Sie müssen den Datenlogger nicht vom USB-Port entfernen, wenn der Datenlogger die Daten aufnimmt). -
Seite 7: Daten Auf Den Computer Laden
BETRIEBSANLEITUNG www.warensortiment.de Daten auf den Computer laden Um Werte nach einem abgeschlossenen Loggingvorgang auf den Computer herunterzuladen, klicken Sie auf den „Download“-Button im „Data Logger Device“-Dialog der Software. Hier können Sie wieder den erscheinenden Anweisungen folgen um ihre Daten auf den Computer zu übertragen und dort zu speichern. -
Seite 8: Ermittelte Daten Umrechnen
BETRIEBSANLEITUNG www.warensortiment.de Ermittelte Daten umrechnen Grundsätzlich zeigt der Datenlogger CCL 1 die Messergebnisse in mA an. Um die Ergebnisse umzurechnen und damit den Graphen neu zu zeichnen, müssen Sie auf „Menu->Graph->Unit Conversions“ anwählen. Dadurch kann eine neue Untereinheit berechnet werden. Hier wird Ihnen zunächst die aktuelle Einheit angezeigt. Wenn Sie auf „Add“... -
Seite 9: Dateien Exportieren
BETRIEBSANLEITUNG www.warensortiment.de Wählen Sie danach „Menu->Graph->Graph Settings“ an um die angezeigte Einheit unter „Axis“ auszuwählen und damit den Graphen zu zeichnen. Dateien exportieren Die mitgelieferte Software speichert und öffnet Dateien im Regelfall als *.dlg oder *.mdlg Dateien. Sie können jedoch genauso als *.txt, *.csv, *.xls, *.bmp und *.jpg abspeichern. Wählen Sie dafür lediglich unter dem Punkt„File->Save As“... -
Seite 10: Bildschirm Und Messtaste
3. Aufwärtspfeil leuchtet: Zeigt die höchste Messung an. 4. Abwärtspfeil leuchtet: Zeigt niedrigste Messung an. Messtaste: Es gibt nur eine Messtaste beim PCE-CLL 1. Diese Taste hat je nach Einstellungen verschiedene Funktionen: Wenn der Benutzer „Start per Knopfdruck“ in der Software ausgewählt hat, wird diese Taste genutzt, um den Datenlogger zu starten. - Seite 11 BETRIEBSANLEITUNG www.warensortiment.de...
-
Seite 12: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
