Messumformer in ein Netzwerk einbinden
In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine
Einbindung des Geräts in ein Netzwerk dargestellt.
Über die Serviceschnittstelle einbinden
Die Einbindung erfolgt über den Anschluss an der Serviceschnittstelle (CDI-RJ45).
Beim Anschluss zu beachten:
• Empfohlenes Kabel: CAT 5e, CAT 6 oder CAT 7, mit geschirmten Stecker
• Maximale Kabeldicke: 6 mm
• Länge des Steckers inklusive Knickschutz: 42 mm
• Biegeradius: 5 x Kabeldicke

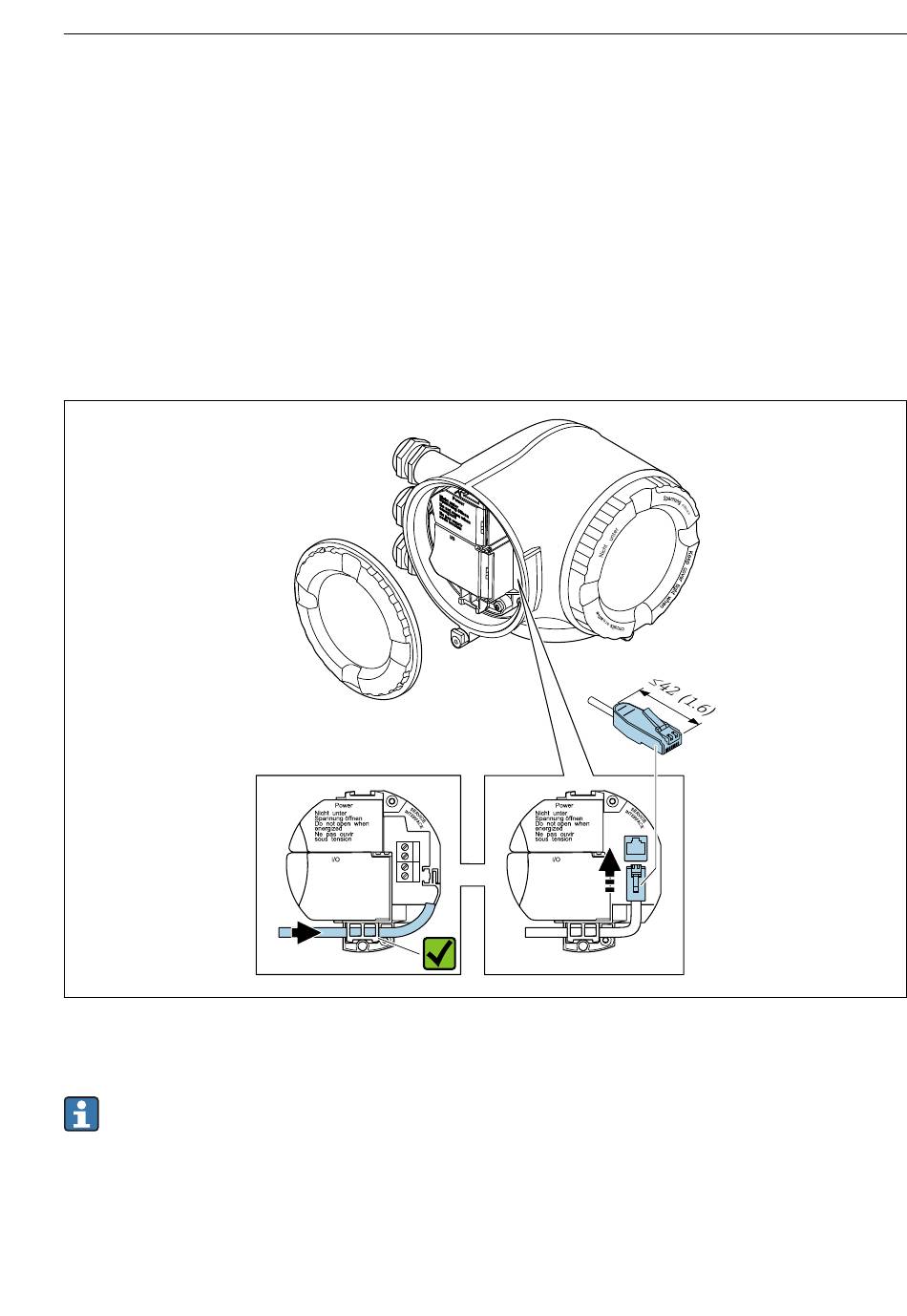

1
Serviceschnittstelle (CDI-RJ45)
Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich:
Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"
Der Adapter verbindet die Serviceschnittstelle (CDI-RJ45) mit einem in der Kabeleinfüh-
rung montierten M12 Stecker. Der Anschluss an die Serviceschnittstelle kann dadurch
ohne Öffnen des Geräts über einen M12 Stecker erfolgen.
