Elektrischer Anschluss
5.4.2
Promag P
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der
Ex-Dokumentation (XA) beachten.

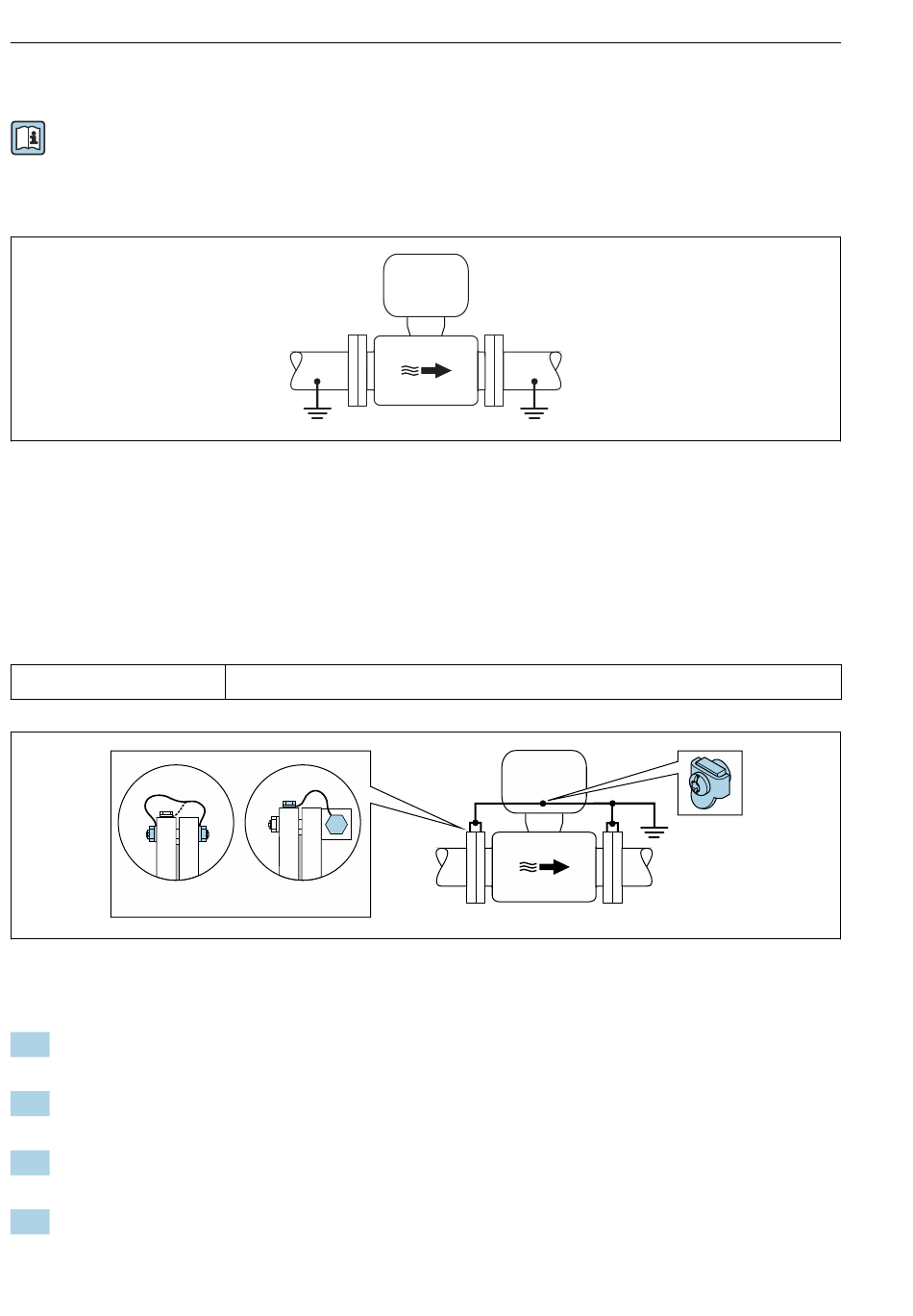

Metallische, geerdete Rohrleitung
2
Potenzialausgleich über Messrohr
Metallische, ungeerdete Rohrleitung ohne Auskleidung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
Erdungskabel
DN 300
≤
3
Potenzialausgleich über Erdungsklemme und Rohrleitungsflansche
1.
Beide Messaufnehmerflansche über ein Erdungskabel mit dem jeweiligen Rohrleitungs-
flansch verbinden und erden.
2.
Bei DN ≤ 300 (12"): Erdungskabel mit den Flanschschrauben direkt auf die leitfähige
Flanschbeschichtung des Messaufnehmers montieren.
3.
Bei DN ≥ 350 (14"): Erdungskabel direkt auf die Transport-Metallhalterung montieren.
Schrauben-Anziehdrehmomente beachten: siehe Kurzanleitung Messaufnehmer.
4.
Anschlussgehäuse von Messumformer oder Messaufnehmer über die dafür vorgesehene
Erdungsklemme auf Erdpotenzial legen.
28
Kupferdraht, mindestens 6 mm
DN 350
≥
2
(0,0093 in
2
)
Proline 300 PROFINET
A0016315
A0029338
Endress+Hauser
