Elektrischer Anschluss

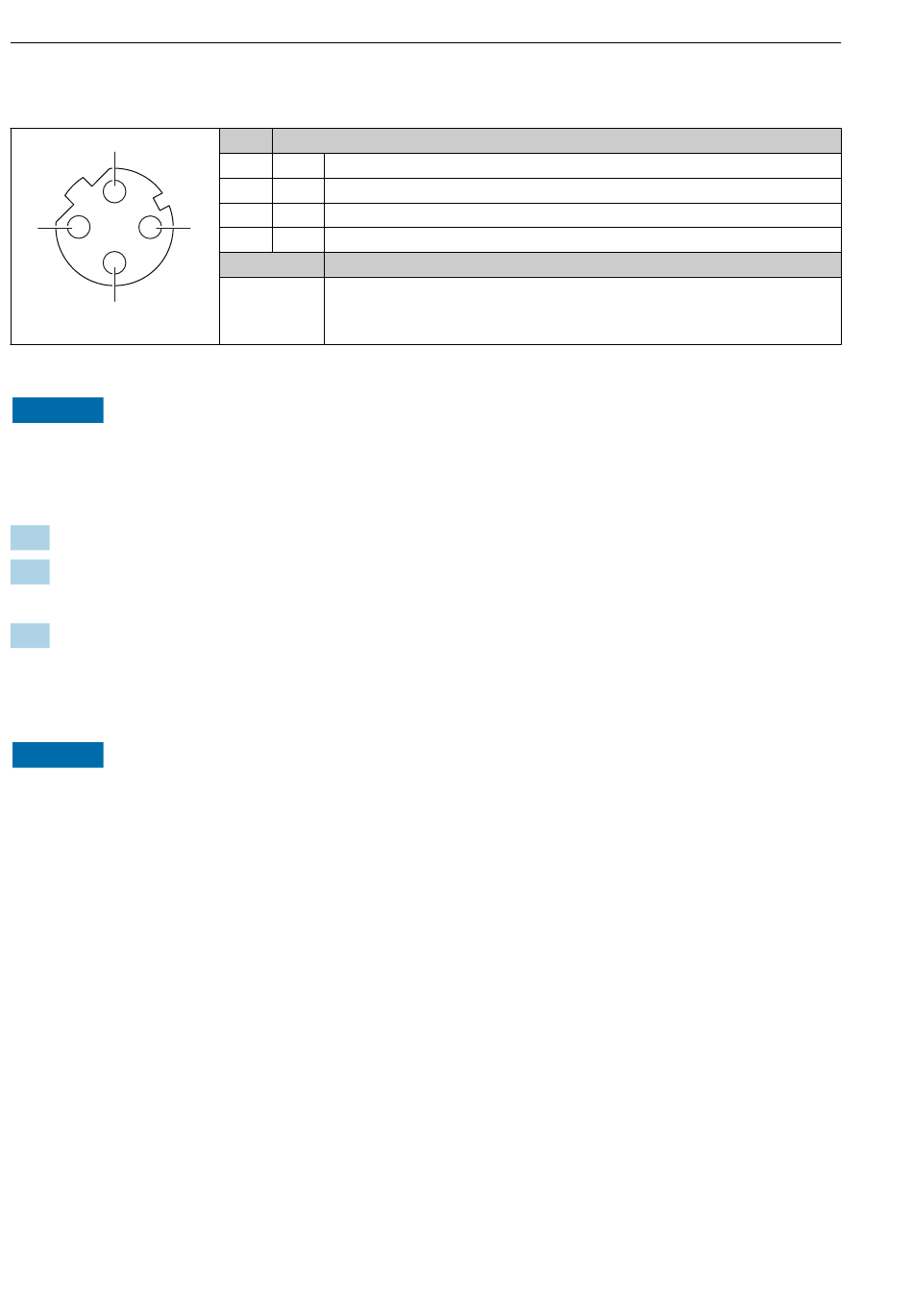

Gerätestecker für Signalübertragung (geräteseitig)
2
1
4
A0016812
5.1.5
Messgerät vorbereiten
HINWEIS
Mangelnde Gehäusedichtheit!
Aufheben der Funktionstüchtigkeit des Messgeräts möglich.
‣
Passende, der Schutzart entsprechende Kabelverschraubungen verwenden.
1.
Wenn vorhanden: Blindstopfen entfernen.
2.
Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen.
3.
Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird:
Anforderungen an Anschlusskabel beachten → 11.
5.2
Messgerät anschließen
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal ausfüh-
ren lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Vor dem Anschluss weiterer Kabel: Immer erst das Schutzleiterkabel anschließen.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.
‣
Das Netzteil muss sicherheitstechnisch geprüft sein (z.B. PELV, SELV).
5.2.1
Messumformer anschließen
Der Anschluss des Messumformers ist von folgenden Bestellmerkmalen abhängig:
• Gehäuseausführung: Kompakt oder ultrakompakt
• Anschlussvariante: Gerätestecker oder Anschlussklemmen
14
Pin
1
+
2
+
3
-
3
4
-
Codierung
D
Proline 100 EtherNet/IP
Belegung
Tx
Rx
Tx
Rx
Stecker/Buchse
Buchse
Endress+Hauser
