Proline 100 Modbus RS485
5.2
Messgerät anschließen
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal ausfüh-
ren lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Vor dem Anschluss weiterer Kabel: Immer erst das Schutzleiterkabel anschließen.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.
‣
Das Netzteil muss sicherheitstechnisch geprüft sein (z.B. PELV, SELV).
5.2.1
Messumformer anschließen
Der Anschluss des Messumformers ist von folgenden Bestellmerkmalen abhängig:
• Gehäuseausführung: Kompakt oder ultrakompakt
• Anschlussvariante: Gerätestecker oder Anschlussklemmen
A
1
4

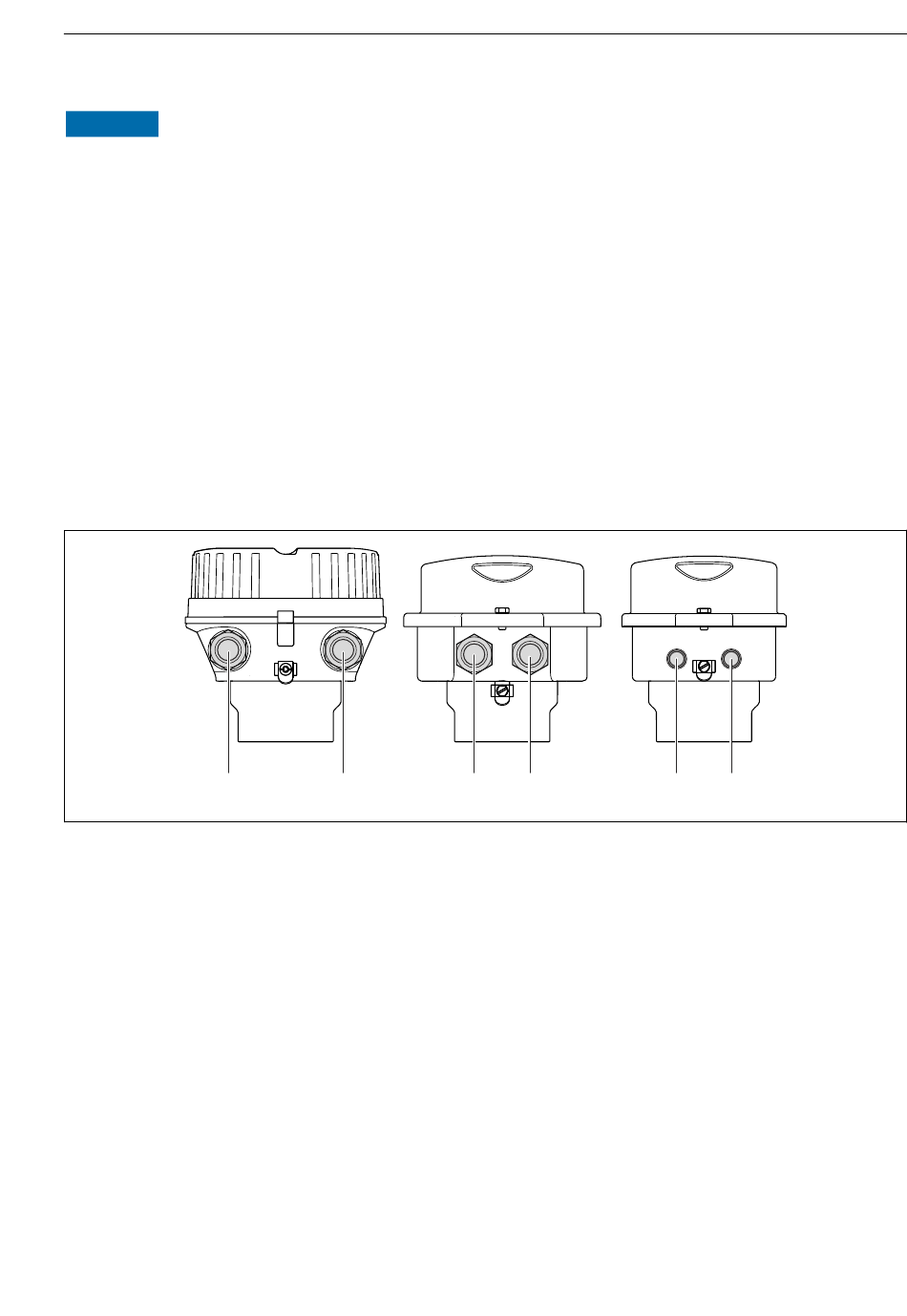

Gehäuseausführungen und Anschlussvarianten
A
Kompakt, beschichtet Alu
B
Kompakt hygienisch, rostfrei oder kompakt, rostfrei
1
Kabeleinführung oder Gerätestecker für Signalübertragung
2
Kabeleinführung oder Gerätestecker für Versorgungsspannung
C
Ultrakompakt hygienisch, rostfrei oder ultrakompakt, rostfrei
3
Gerätestecker für Signalübertragung
4
Gerätestecker für Versorgungsspannung
Endress+Hauser
B
2
1
C
2
3
Elektrischer Anschluss
4
A0016924
17
