Proline 300 PROFINET
10. RJ45 Stecker einstecken.
11. Kabelverschraubungen fest anziehen.
 Der Anschluss der PROFINET Verbindung ist damit abgeschlossen.

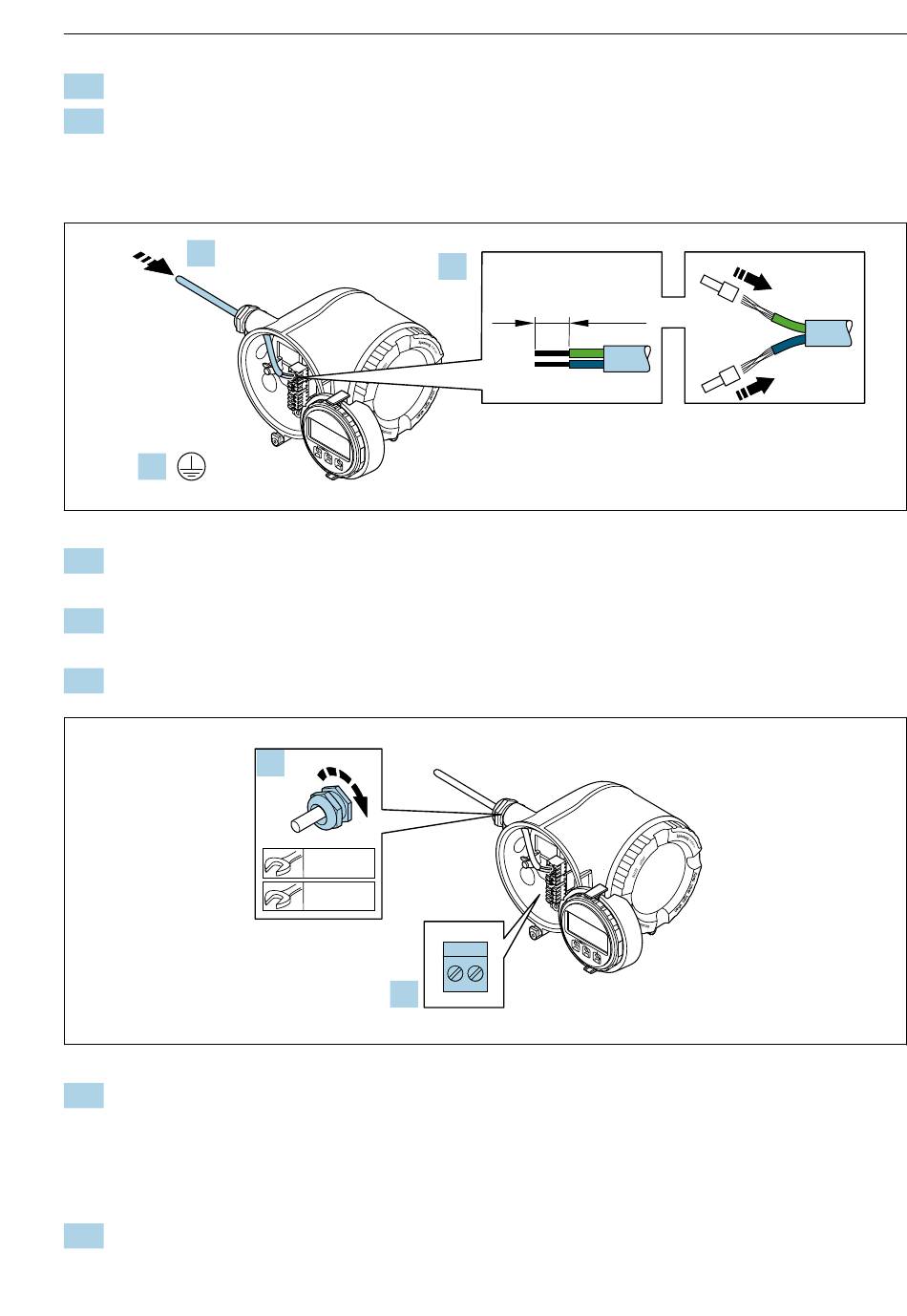

Versorgungsspannung und weitere Ein-/Ausgänge anschließen
1.
3.
1. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungs-
ring nicht aus der Kabeleinführung entfernen.
2. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbrin-
gen.
3. Schutzleiter anschließen.
4. Kabel gemäß Klemmenbelegung anschließen.
 Klemmenbelegung Signalkabel: Die gerätespezifische Klemmenbelegung ist auf
einem Aufkleber in der Klemmenabdeckung dokumentiert.
Klemmenbelegung Anschluss Versorgungsspannung: Aufkleber in der Klem-
menabdeckung oder →  16.
5. Kabelverschraubungen fest anziehen.
 Der Anschluss der Kabel ist damit abgeschlossen.
Endress+Hauser
E S
C
–
+
E
5.
22 mm
24 mm
4.
2.
10 (0.4)
mm (in)
E S
C
–
+
E
Elektrischer Anschluss
A0033983
A0033984
