Proline 300 Modbus RS485
DIP-Schalter Nr. 3 auf On umschalten.
5.5

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclosure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem
elektrischen Anschluss durchführen:
1.
Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
2.
Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen.
3.
Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
4.
Kabelverschraubungen fest anziehen.
5.
Damit auftretende Feuchtigkeit nicht zur Einführung gelangt:

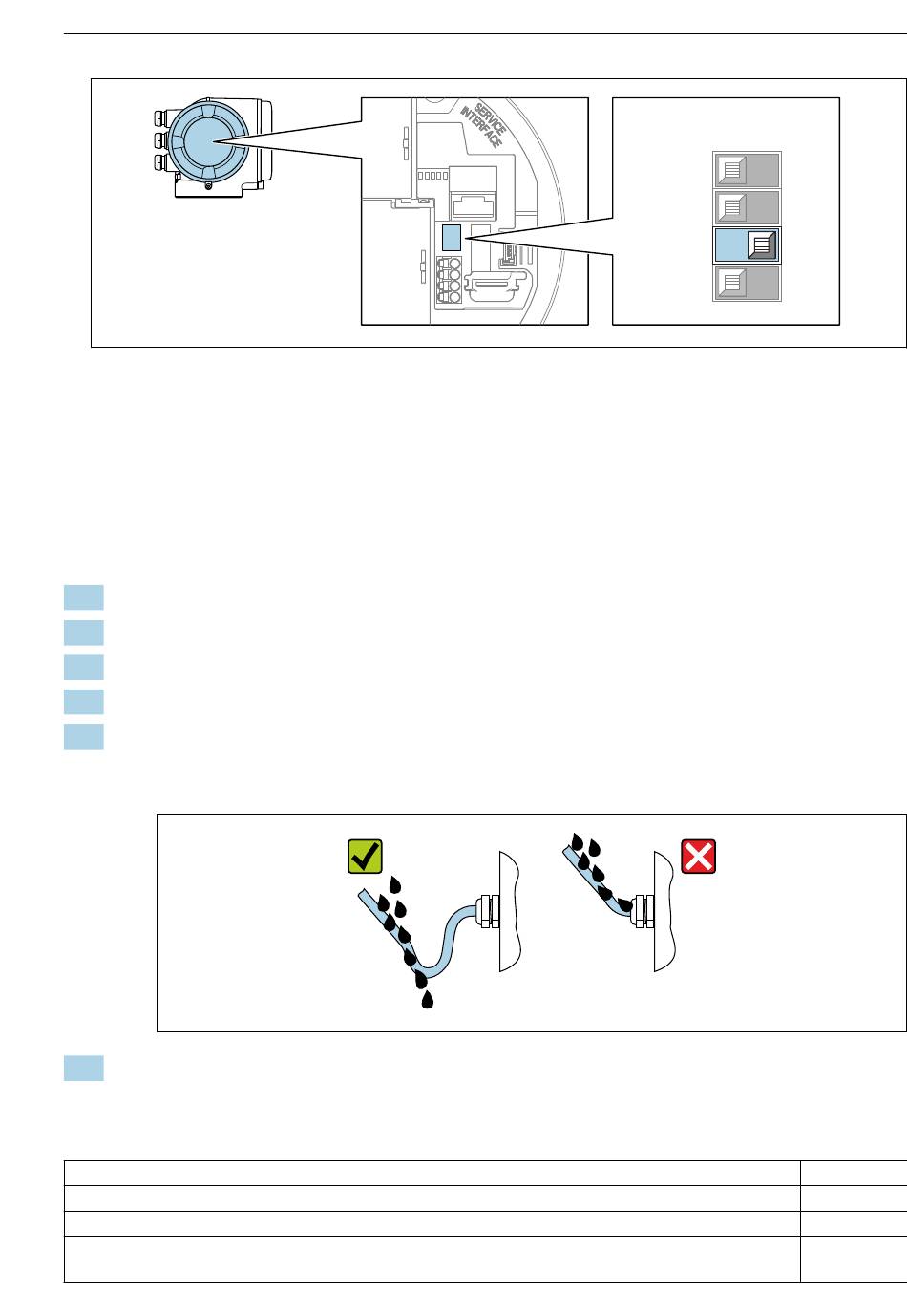

Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser-
sack").
6.
Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
5.6

Anschlusskontrolle

Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen ?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wassersack"
→  27?
