Proline 300 Modbus RS485

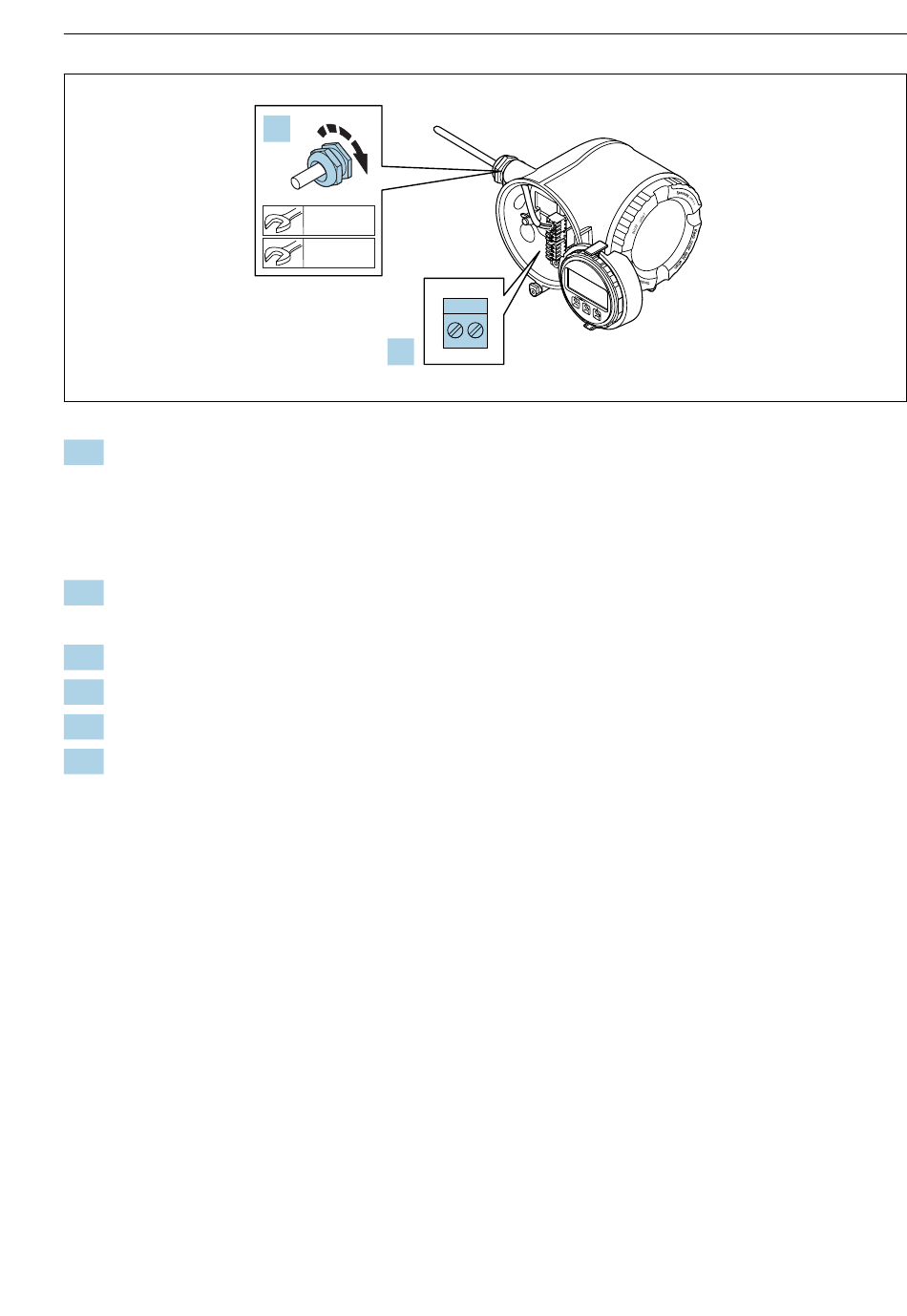

10. Kabel gemäß Klemmenbelegung anschließen.
 Klemmenbelegung Signalkabel: Die gerätespezifische Klemmenbelegung ist auf
einem Aufkleber in der Klemmenabdeckung dokumentiert.
Klemmenbelegung Anschluss Versorgungsspannung: Aufkleber in der Klem-
menabdeckung oder →  16.
11. Kabelverschraubungen fest anziehen.
 Der Anschluss der Kabel ist damit abgeschlossen.
12. Klemmenabdeckung zuklappen.
13. Halterung des Anzeigemoduls im Elektronikraum aufstecken.
14. Anschlussraumdeckel aufschrauben.
15. Sicherungskralle des Anschlussraumdeckels befestigen.
Endress+Hauser
11.
22 mm
24 mm
10.
Elektrischer Anschluss
E S
C
–
+
E
A0029816
