Elektrischer Anschluss

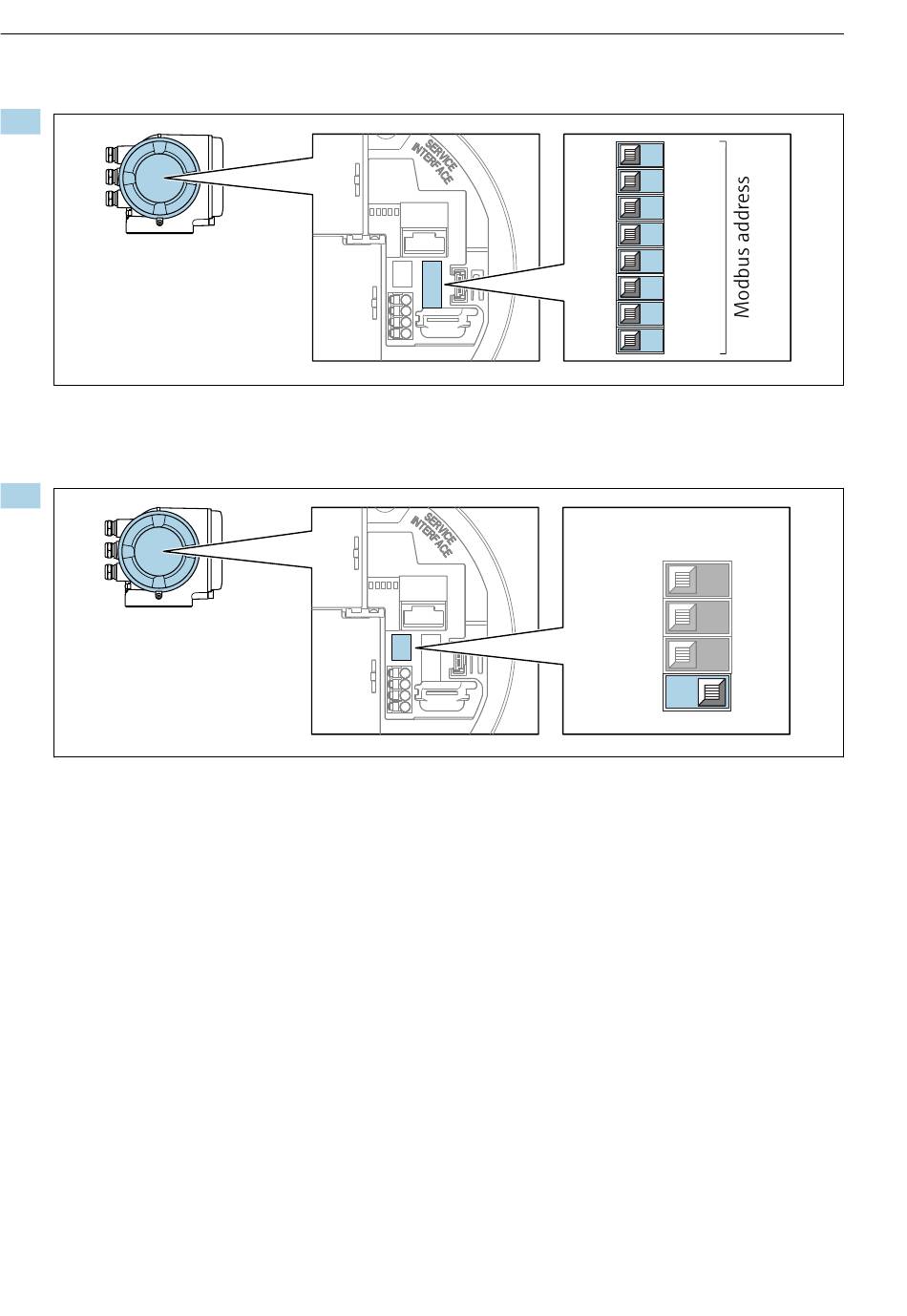

Hardwareadressierung

1.
Die gewünschte Geräteadresse mittels der DIP-Schalter im Anschlussklemmenraum ein-
stellen.
2.
Die Adressierung von Softwareadressierung auf Hardwareadressierung umschalten:
DIP-Schalter auf On.
 Die Änderung der Geräteadresse wird nach 10 Sekunden wirksam.
Softwareadressierung
‣
Die Adressierung von Hardwareadressierung auf Softwareadressierung umschalten: DIP-
Schalter auf Off.
 Die im Parameter Geräteadresse eingestellte Geräteadresse wird nach 10 Sekunden
wirksam.
5.4.2

Abschlusswiderstand aktivieren

Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassungen
der Impedanz verursacht werden: Modbus RS485-Leitung am Anfang und Ende des Busseg-
ments korrekt abschließen.
26
Proline 300 Modbus RS485
1 128
2 64
3 32
4 16
5 8
6 4
7 2
8 1
On
Off
1
2
3
4
Endress+Hauser
A0029634
A0029633
