Elektrischer Anschluss
Prozessanschlüsse aus Kunststoff
Bei Prozessanschlüssen aus Kunststoff ist der Potenzialausgleich zwischen Messaufnehmer
und Messstoff über zusätzliche Erdungsringe oder Prozessanschlüsse mit integrierter
Erdungselektrode sicherzustellen. Ein Fehlen des Potenzialausgleichs kann die Messgenauig-
keit beeinflussen oder zur Zerstörung des Messaufnehmers durch elektrochemischen Abbau
von Elektroden führen.
Beim Einsatz von Erdungsringen folgende Punkte beachten:
• Je nach Bestelloption werden bei Prozessanschlüssen anstelle von Erdungsringen entspre-
chende Kunststoffscheiben eingesetzt. Diese Kunststoffscheiben dienen nur als "Platzhalter"
und besitzen keinerlei Potenzialausgleichsfunktion. Sie übernehmen zudem eine entschei-
dende Dichtungsfunktion an der Schnittstelle Sensor/Anschluss. Bei Prozessanschlüssen
ohne metallische Erdungsringe dürfen diese Kunststoffscheiben/Dichtungen deshalb nicht
entfernt werden bzw. diese sind immer zu montieren!
• Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden. Achten
Sie bei der Bestellung darauf, dass die Erdungsringe kompatibel zum Elektrodenwerkstoff
sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion
zerstört werden!
• Erdungsringe, inkl. Dichtungen, werden innerhalb der Prozessanschlüsse montiert. Die Ein-
baulänge wird dadurch nicht beeinflusst.

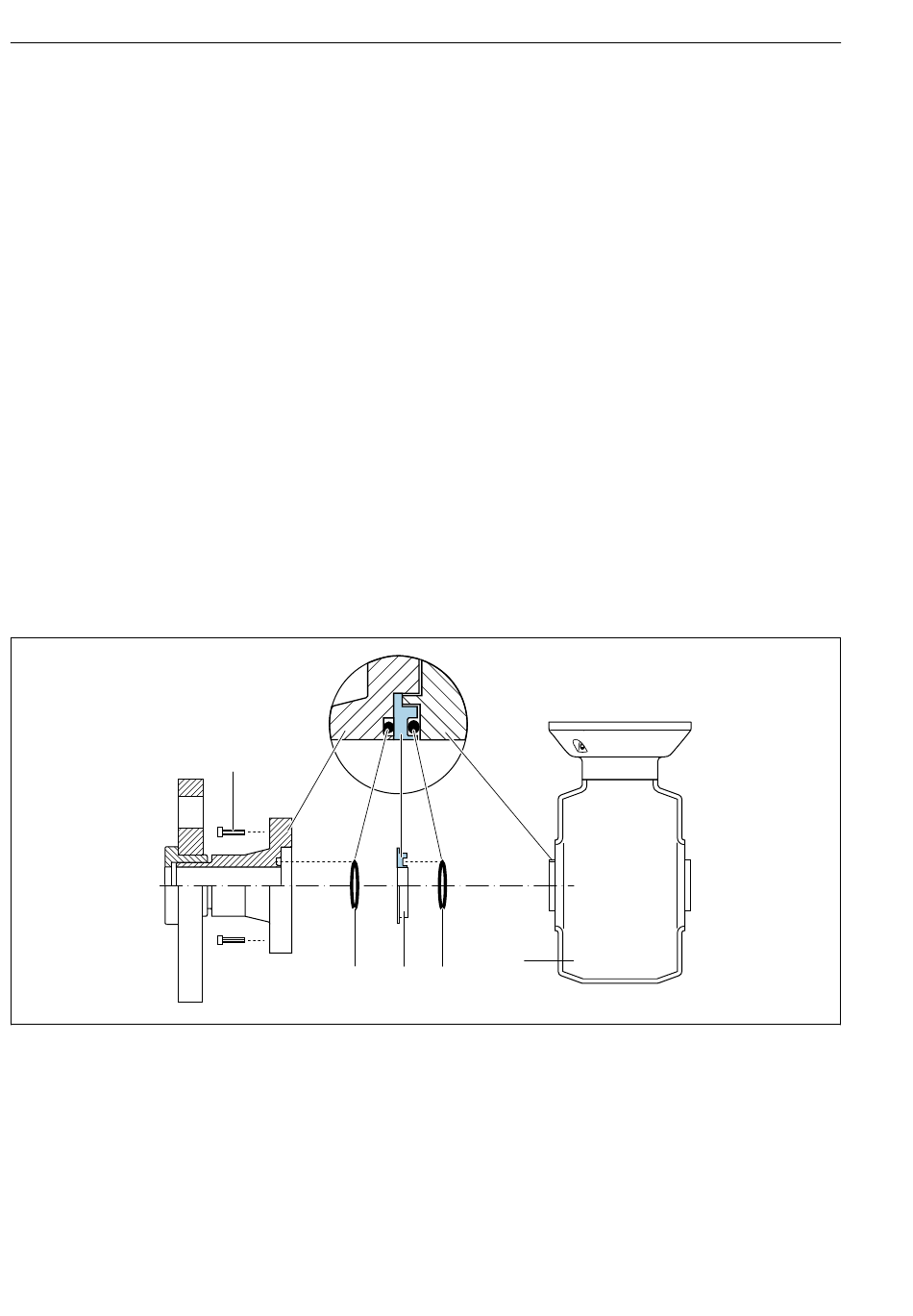

Potenzialausgleich über zusätzlichen Erdungsring
1 Sechskantschrauben Prozessanschluss
2 O-Ring-Dichtungen
3 Kunststoffscheibe (Platzhalter) bzw. Erdungsring
4 Messaufnehmer
22
1
3
2
4
2
Proline 300 Modbus RS485
A0028971
