Liquiline System CA80PH
1) Für die Funktion "Störgrößenaufschaltung" ist ein Freischaltcode, Best.-Nr. 71211288, notwendig.
Endress+Hauser
6. Eingangsgröße: Wählen Sie den entsprechenden Messwert (Durchfluss).
 Den so konfigurierten Eingang können Sie jetzt als Störgröße für Ihren Regler
1)
verwenden .
7. Störgröße: Wählen Sie im Reglermenü den Binäreingang, an dem Sie den Durch-
flussmesswert angeschlossen haben. (Menü/Zusatzfunktionen/Regler/Regler 1/
Störgröße/Datenquelle = Binäreingang 6:2 und Messwert = PFM Wert)
8. Über einen digitalen Ausgang des Moduls DIO können Sie eine Dosierpumpe mittels
PFM ansteuern.
Schließen Sie die Pumpe an einen Ausgang des Moduls DIO an (z.B. Slot 6, Port 1)
und wählen Sie im Menü folgende Einstellungen: Menü/Ausgänge/Binäraus-
gang 6:1/Signaltyp = PFM und Datenquelle = Regler 1.
Beachten Sie die Wirkungsrichtung Ihrer Dosierung. Wählen Sie den richtigen Parameter
(Stellgrößentyp = Unipolar+ oder Unipolar-).
Im Reglermenü müssen Sie weitere Einstellungen vornehmen, um die Regelung vollständig
auf Ihre Prozessbedingungen anzupassen.
CA80 als Reinigungs-Master für angeschlossene Sensoren (optional)
47
48
1
Dig.in
91
92

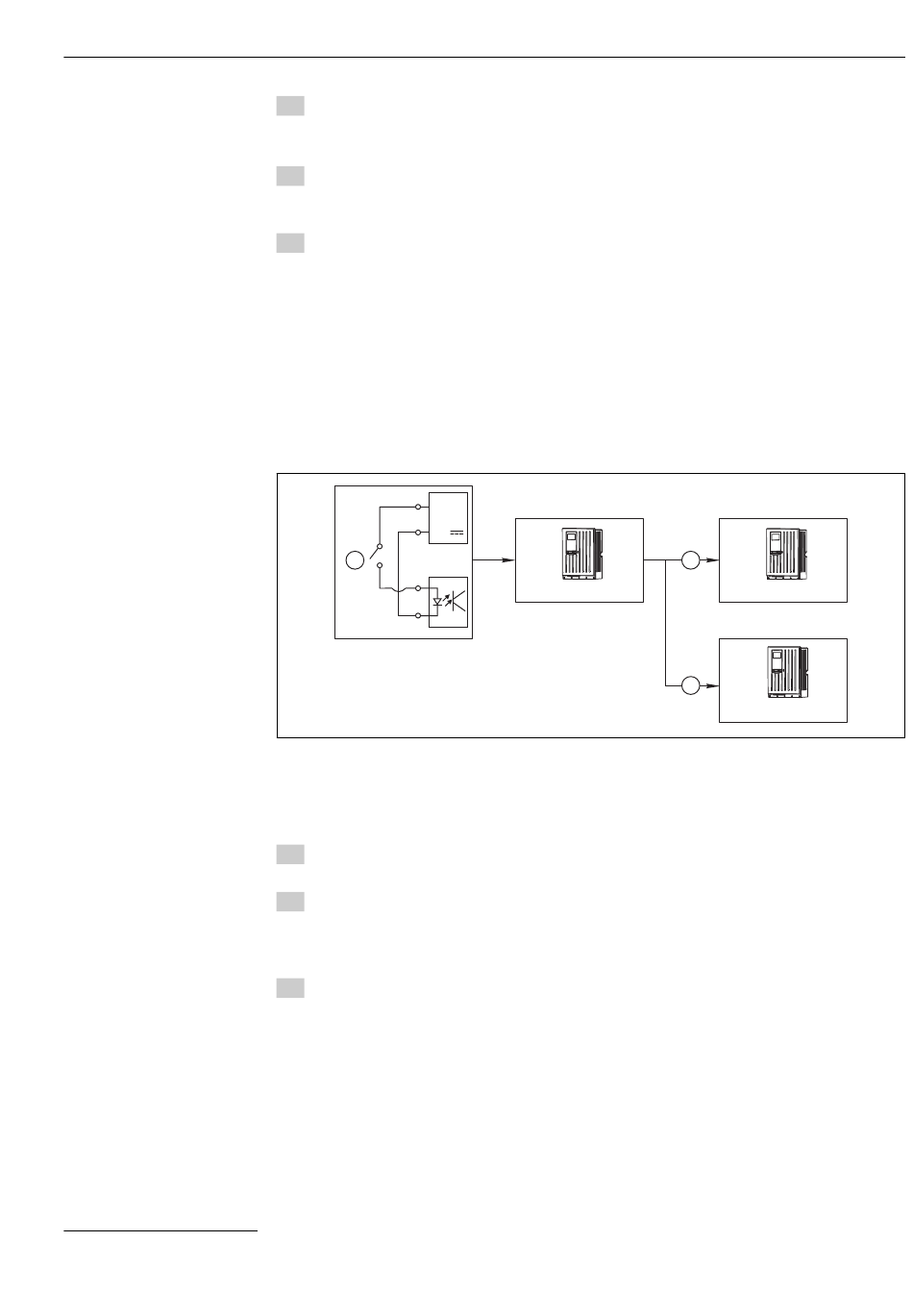

 62 Beispiel für eine zentrale Reinigungskontrolle
1 Externer Reinigungs-Trigger am binären Eingang
2 Weitergabe des externen Holds über Binärausgang an andere Messgeräte ohne angeschlossenen Reinigungen
3 Weitergabe des Reinigungstriggers über Binärausgang an andere Messstellen mit eigener Reinigung
1. Ein externer Trigger löst am Master eine Reinigung aus. Eine Reinigungseinheit ist
angeschlossen, z.B. über ein Relais oder einen Binärausgang.
2. Über einen Binärausgang wird der Reinigungstrigger an ein anderes Gerät weiterge-
geben. Dieses hat selbst keine angeschlossene Reinigungseinheit, seine Sensoren
sind aber im von der Reinigung des Masters betroffenen Medium installiert und wer-
den durch den Trigger auf Hold gesetzt.
3. Über einen weiteren Binärausgang wird der Trigger an ein anderes Gerät weitergege-
ben, dessen angeschlossene Sensoren eigene Reinigungseinheiten haben. Das Signal
kann genutzt werden, um gleichzeitig mit dem Master eine eigene Reinigung auszu-
lösen.
Startzeitpunkt von Messungen über externes Signal steuern
Sie können über ein externes Signal am Modul "DIO" den Startzeitpunkt von Messungen
bestimmen. Über festgelegte Eingangs- und Ausgangssignalpegel (High oder Low) wird
gesteuert, ob eine Messung, Kalibrierung oder Reinigung gestartet werden kann. Zwischen
Messungen können so z.B. Proben getauscht oder andere Aktionen ausgeführt werden.
2
CA80
3
Betrieb
CA80
CA80
A0029241
81
