• Hauptmesswert und Status des Analysators
Dargestellt wird die Bezeichnung des Kanals, der Parameter und dessen Hauptmesswert,
welche Aktion und welcher Schritt innerhalb einer Aktion durchgeführt wird und die
Dauer der ausgeführen Aktion.
• Grafische Darstellung (Ganglinie) des Messwertes
Anzeige des Kanals und des aktuellen Hauptmesswertes
• Benutzerdefinierbare Messbilder
Sie konfigurieren, welche Werte Sie angezeigt haben wollen. Zur Auswahl stehen alle
Messwerte von physischen und "virtuellen" Sensoren (über mathematische Funktionen
berechnete) sowie Ausgangsparameter.
In den ersten 3 Modus wechseln Sie von Kanal zu Kanal, indem Sie den Navigator dre-
hen. Im 4. Modus haben Sie außer der Übersicht zusätzlich die Möglichkeit, einen
Wert anzuwählen und durch Drücken des Navigators wieder dessen Details zu sehen.
Außerdem finden Sie in diesem Modus auch Ihre benutzerdefinierten Messbilder.
9.6.3 Gerätestatus

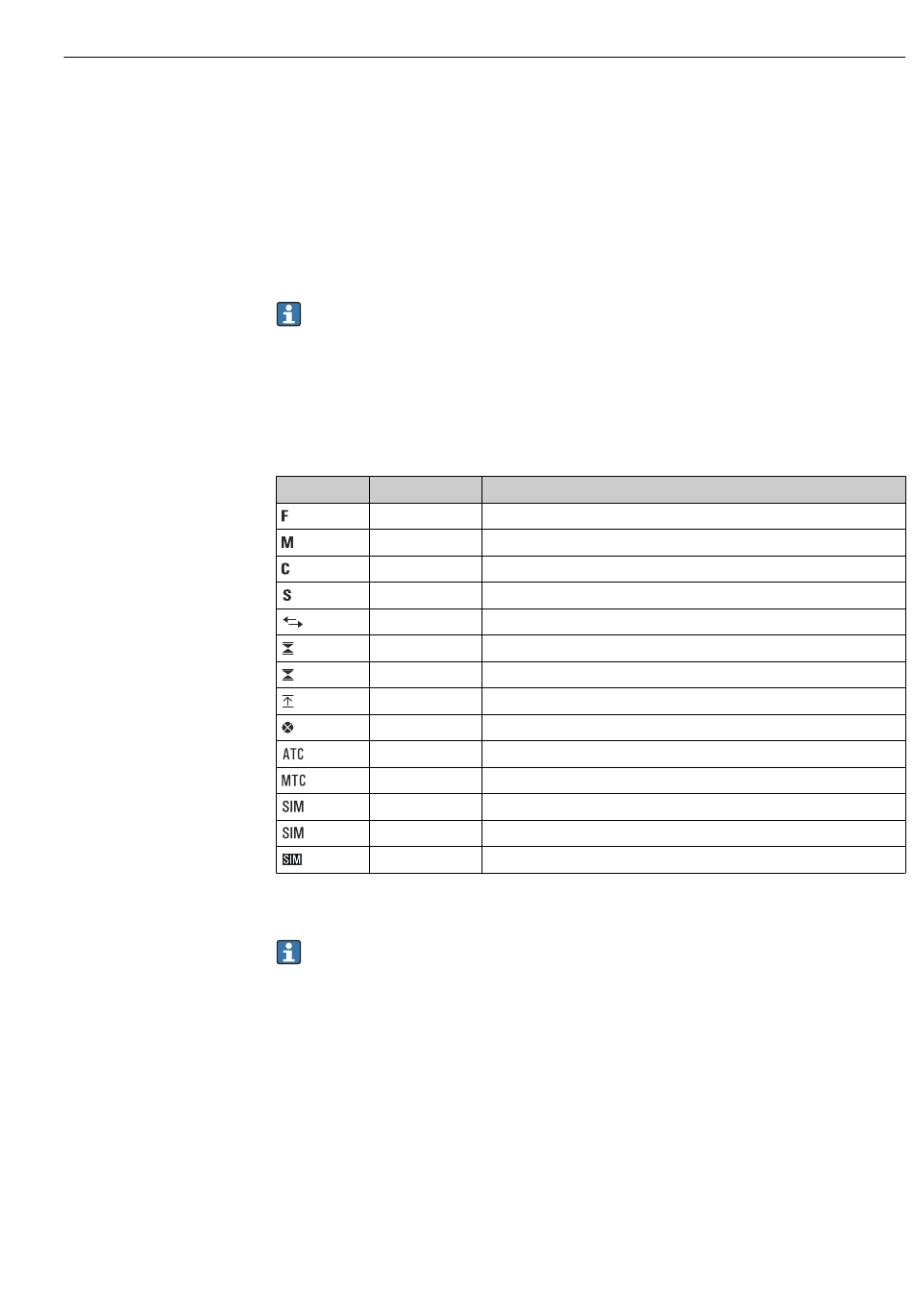

Auf dem Display werden Sie durch Icons auf spezielle Gerätestatus aufmerksam gemacht.
Icon Platzierung
Titelzeile
Titelzeile
Titelzeile
Titelzeile
Titelzeile
Titelzeile
am Messwert
am Messwert
am Messwert
am Messwert
am Messwert
Titelzeile
am Messwert
am Messwert
1) nur pH- oder Redoxmessung
Wenn mehrere Diagnosemeldungen gleichzeitig anstehen, wird nur das Symbol für
die jeweils höchstrangige angezeigt (zur Rangfolge nach NAMUR: →  118).
9.6.4 Verknüpfungsansichten
An vielen Stellen im Menü finden Sie als jeweils letzte Funktion sogenannte "Verknüp-
fungsansichten", z.B. Verknüpfungsansicht Kanäle. Über diese Funktion können Sie sich
anzeigen lassen, welche Aktoren oder Funktionen mit einem Analysator- oder Sensorka-
nal verbunden sind. Die Verknüpfungen werden hierarchisch dargestellt.
Beschreibung
Diagnosemeldung "Failure"
Diagnosemeldung "Maintenance request"
Diagnosemeldung "Check"
Diagnosemeldung "Out of specification"
Feldbus- oder TCP/IP-Kommunikation aktiv
Hold aktiv (für Sensoren)
Hold für den Aktor (Stromausgang, Grenzwertgeber...) ist aktiv
1)
Messwert ist mit einem Offset beaufschlagt
Messwert ist im Zustand "Bad" oder "Alarm"
automatische Temperaturkompensation aktiv (für Sensoren)
manuelle Temperaturkompensation aktiv (für Sensoren)
Simulationsmodus aktiv oder Memocheck SIM angeschlossen
ein simulierter Wert beeinflusst den Messwert
angezeigter Messwert ist simuliert (für Sensoren)
Inbetriebnahme
