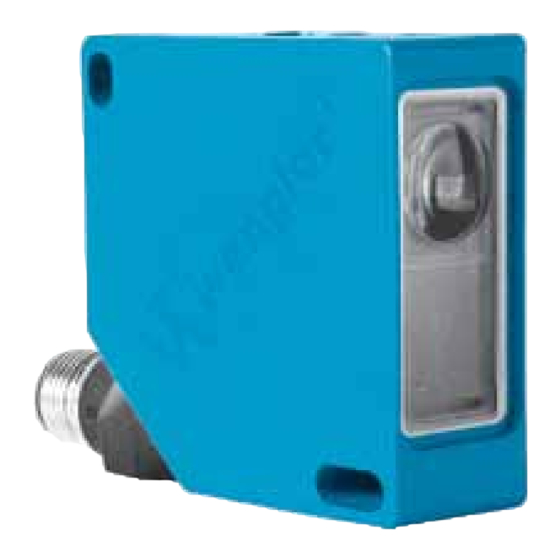

Wenglor CP08MHT80 Betriebsanleitung
High-performance-distanzsensor
Vorschau ausblenden
Andere Handbücher für CP08MHT80:
- Betriebsanleitung (2 Seiten) ,
- Bedienungsanleitung (40 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Wenglor CP08MHT80
Inhaltszusammenfassung für Wenglor CP08MHT80

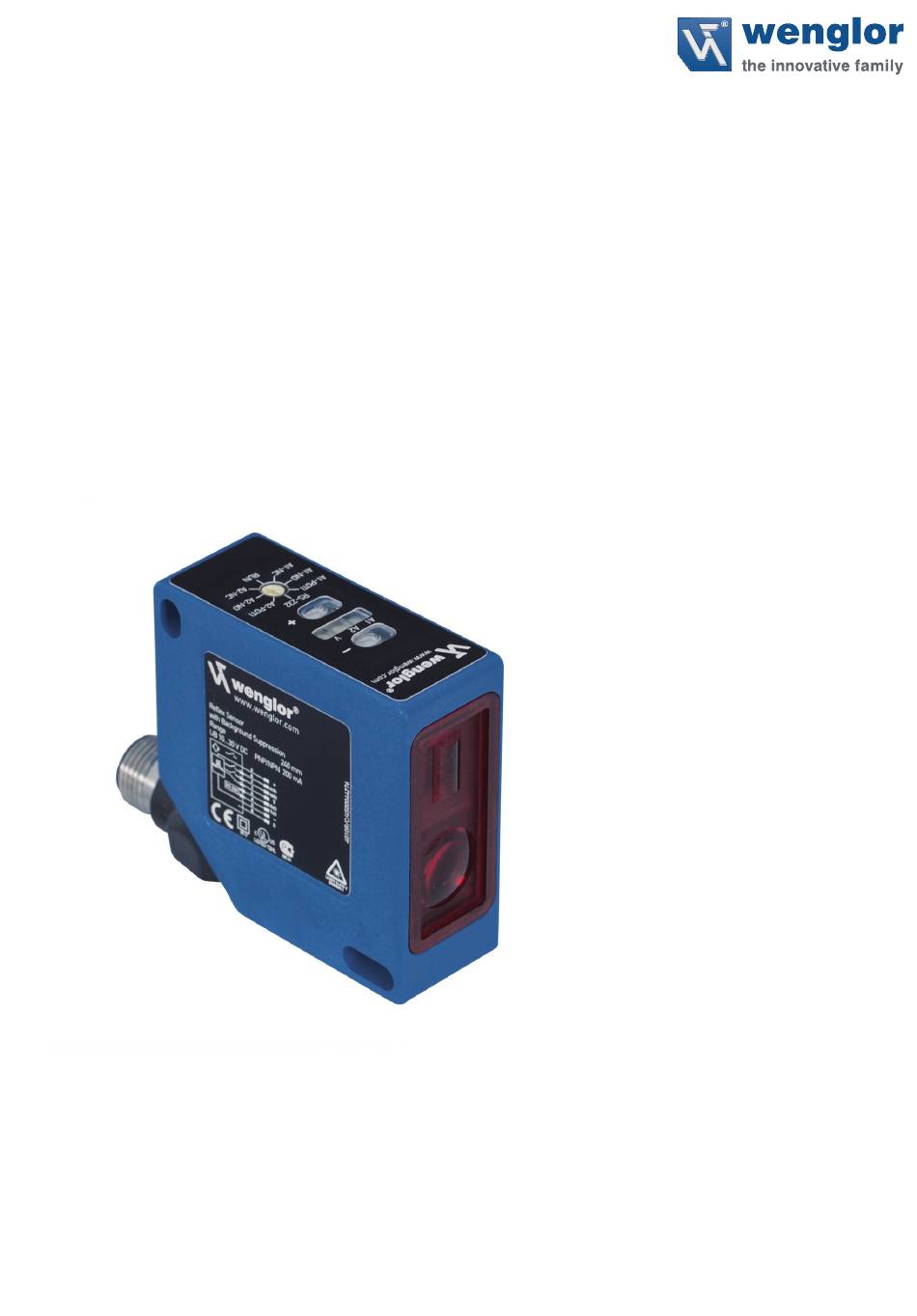

- Seite 1 CP08MHT80 OCP801H0180 CP24MHT80 OCP162H0180 CP35MHT80 OCP352H0180 High-Performance-Distanzsensor Betriebsanleitung Original der Betriebsanleitung Technische Änderungen vorbehalten Nur als PDF-Version erhältlich Stand: 24.03.2021 www.wenglor.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung Sicherheitshinweise 2.1. Allgemeine Sicherheitshinweise 2.2. Laser-/LED-Warnhinweise 2.3. Zulassungen und Schutzklasse Technische Daten 3.1. Ergänzende Produkte (siehe Katalog) 3.2. Anschlussbild 3.3. Gehäuseabmessungen 3.4. Bedienfeld Montagehinweise Inbetriebnahme Funktionsbeschreibung Einstellungen 7.1. Manuelle Einstellungen 7.2. Spezielle Einstellungen 7.3. Einstellungen und Abfragen über die RS-232 Schnittstelle Wartungshinweise Umweltgerechte Entsorgung 10. -
Seite 3: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung High-Performance-Distanzsensoren nach dem Prinzip der Winkelmessung ermitteln den Abstand zwischen Sensor und Objekt. Diese Sensoren haben kleine Arbeitsbereiche unter 1 m und erkennen Objekte mit höchs- ter Präzision. Einige Sensoren verfügen über eine hoch auflösende CMOS-Zeile und DSP-Signalverarbeitung. Farbe, Form und Oberflächenbeschaffenheit zu erkennender Objekte beeinflussen ihre Messung nicht. -
Seite 4: Zulassungen Und Schutzklasse
2.3. Zulassungen und Schutzklasse RoHS Sicherheitshinweise... -
Seite 5: Technische Daten
3. Technische Daten CP08MHT80 CP24MHT80 CP35MHT80 Optisch Arbeitsbereich 30…80 mm 40...160 mm 50...350 mm Messbereich 50 mm 120 mm 300 mm Auflösung < 8 µm < 20 µm < 50 µm Auflösung (Speed-Mode) < 12 µm < 30 µm < 80 µm Linerarität... - Seite 6 OCP801H0180 OCP162H0180 OCP352H0180 Optisch Arbeitsbereich 30…80 mm 40...160 mm 50...350 mm Messbereich 50 mm 120 mm 300 mm Auflösung < 8 µm < 20 µm < 50 µm Auflösung (Speed Mode) < 12 µm < 30 µm < 80 µm Linerarität 0,1 % 0,1 %...
-
Seite 7: Ergänzende Produkte (Siehe Katalog)
3.1. Ergänzende Produkte (siehe Katalog) wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt. Passende Anschlusstechnik-Nr. Passende Befestigungstechnik-Nr. Analogauswerteeinheit AW02 Feldbus-Gateways ZAGxxxN0x Schnittstellenkabel S232W3 Schutzgehäuse Set ZSP-NN-02 Schutzgehäuse ZSV-0x-01 3.2. Anschlussbild Versorgungsspannung + Verschmutzungs-/Fehlerausgang (NO) RxD/La RS-232 Empfangsleitung/Sendelicht abschaltbar RS-232 Sendeleitung Analogausgang O –... -
Seite 8: Bedienfeld
3.4. Bedienfeld Auf dem Bedienfeld befinden sich Plus- und Minus-Taste, verschiedene LEDs und der Drehwahlschalter. Der Drehwahlschalter dient zur Auswahl der Einstell- oder Betriebsfunktionen. = Minus-Taste / LED = Plus-Taste / LED I-LED (gelb) = Stromausgang U-LED (gelb) = Spannungsausgang. - Seite 9 Ausgänge Analogausgang Der Analogausgang ist auf Analog-Masse bezogen. Er kann als Spannungsausgang oder als Stromausgang eingestellt werden. Wenn frei gewählt werden kann, wird die Verwendung des Spannungsausganges empfohlen (verringerte Stromaufnahme). Der Analogausgang liefert bei der Programmierung als Spannungsausgang (siehe Einstellungen) 0...10 V. Der Analogausgang liefert bei der Programmierung als Stromausgang (siehe Einstellungen) 4...20 mA.
-
Seite 10: Einstellungen
7. Einstellungen 7.1. Manuelle Einstellungen Reset: • Drehwahlschalter Ý auf RESET • Minus-Taste oder Plus-Taste kurz drücken è rote F-LED leuchtet è Auslieferungszustand wiederhergestellt (RES. MODE, ansteigende Kennlinienfunktion, voller Messbereich, Filterfunktion aus.) Die eingestellte Übertragungsrate in Baud und die Einstellung Strom- oder Spannungsausgang wird vom RESET nicht verändert. -
Seite 11: Sensor Mit Hoher Auflösung Betreiben (Resolution-Mode)
Analogausgang als Stromausgang betreiben: • Drehwahlschalter Ý auf U / I MODE è rote F-LED leuchtet è gelbe U-LED leuchtet: Analogausgang aktuell 0...10 V è gelbe I-LED leuchtet: Analogausgang aktuell 4...20 mA • Minus-Taste kurz drücken è gelbe I-LED leuchtet: Analogausgang neu eingestellt 4...20 mA (Stromausgang) •... -
Seite 12: Messbereich Einstellen
Messbereich einstellen Sie können entweder nur den Nullpunkt (Beginn Arbeitsbereich) der ansteigenden Kennlinienfunktion justieren (siehe Punkt A) oder den Messbereich mit der Zoomfunktion individuell einstellen (siehe Punkte B und C). Die Zoomfunktion ist für ansteigende und abfallende Kennlinienfunktion möglich. Den vollen Messbereich können sie durch Reset wieder herstellen. -
Seite 13: Spezielle Einstellungen
7.2. Spezielle Einstellungen Filterfunktion einstellen (über Schnittstelle freie Wahl von 2…99 Mittelwerten möglich) Funktion sinnvoll, wenn Abstandsmittelwerte erfasst werden sollen (z.B. bei vibrierenden Objekten) • Drehwahlschalter Ý auf FILTER ADJUST è rote F-LED leuchtet è gelbe LEDs aus: Filterfunktion aktuell ausgeschaltet è... -
Seite 14: Einstellungen Und Abfragen Über Die Rs-232 Schnittstelle
RxD (Anschluss 5, grau) und TxD (Anschluss 4, gelb) sind auf Minus (Anschluss 3, grün) be- zogen und können an die entsprechenden Anschlüsse des Kommunikationspartners angeschlossen werden. Software-Tools: Software für die Schnittstelle steht Ihnen unter www.wenglor.com zur Verfügung. Technische Daten der Schnittstelle: Baudrate: 38400 Baud, 8 Datenbit, keine Parität, 1 Stopbit Steckeranschlüsse der wenglor ®... -
Seite 15: Protokoll Für Den Ablauf Der Kommunikation Über Die Rs-232 Schnittstelle
Protokoll für den Ablauf der Kommunikation über die RS-232 Schnittstelle Telegrammaufbau für die Datenübertragung (senden und empfangen) Sendender Partner Zeichen (ASCII) Empfangender Partner Telegrammbereich Startzeichen / (ASCII 47) => Verbindungsaufbau Telegrammkopf Längeninformation 2 Byte => Verbindungsaufbau Telegrammkopf Befehlsbyte 2 Byte =>... -
Seite 16: Einstellung Über Rs-232 Schnittstelle
Einstellung über RS-232 Schnittstelle In den folgenden Befehlen ist: = Platzhalter für aus-/eingegebene Werte = Platzhalter für die Quersumme Sensoreinstellungen Reset Funktion Sendetelegramm an Antworttelegramm des den Sensor Sensors Reset durchführen /000R4D. /030R0127D. Ausgang einstellen Funktion Sendetelegramm an Antworttelegramm des den Sensor Sensors Ausgang einstellen als Spannungsausgang (0...10 V) -
Seite 17: Spezielle Einstellungen
Funktion Sendetelegramm an Antworttelegramm des den Sensor Sensors Nullpunkt setzen (0 V, 4 mA) /060pzxxxxxqq. /070Mpzxxxxxqq. xxxxx: Nullpunktabstand bez. auf Arbeitsbereichsbeginn in 1/100 mm Funktion Sendetelegramm an Antworttelegramm des den Sensor Sensors Messbereich Anfangspunkt setzen (0 V, 4 mA) /060pbxxxxxqq. /070Mpbxxxxxqq. - Seite 18 Baudrate ändern Die Baudrate des Sensors beträgt standardmäßig 38400 Baud. Wollen Sie diese Baudrate ändern, gehen Sie wie folgt vor. Öffnen Sie ihr Hyperterminal und nehmen Sie die folgenden Einstellungen vor: Baudrate: 38400, Datenbit: 8, Stopbit: 1, Parität: keine, Flusssteuerung: keine. Um die Baudrate zu ändern, geben Sie je nach gewünschter Baudrate folgende Befehle ein.
- Seite 19 Funktion Sendetelegramm an Antworttelegramm des den Sensor Sensors Teachwert für Anfangspunkt (0 V) abfragen, wenn /020Wb31B. /090Wbxxxxxxumqq. Teachmodus = Messbereich xxxxxx: gespeicherte Position für 0 V bzw. 4 mA in µm Funktion Sendetelegramm an Antworttelegramm des den Sensor Sensors Teachwert für Endpunkt (0 V) abfragen, wenn /020We31B.
-
Seite 20: Wartungshinweise
• Verwenden Sie zur Reinigung des Sensors keine Lösungsmittel oder Reiniger, die das Gerät beschädigen könnten. 9. Umweltgerechte Entsorgung Die wenglor sensoric gmbh nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsorgung der Produkte gelten jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung. 10. EU-Konformitätserklärung Die EU-Konformitätserklärung finden Sie unter www.wenglor.com im Download-Bereich des Produktes. - Seite 21 High-Performance-Distanzsensor...
