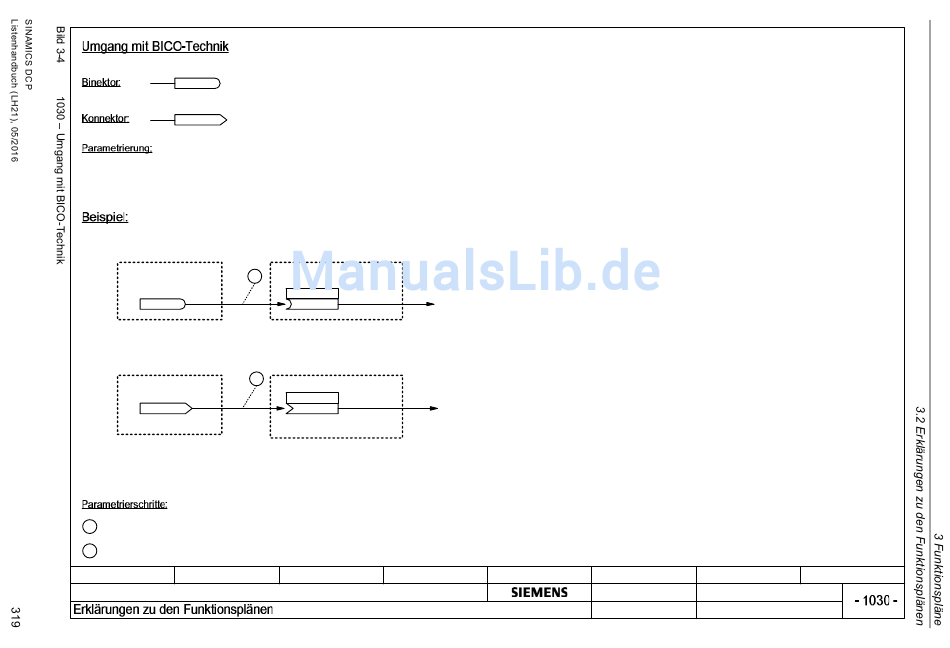

1030 - Umgang Mit Bico-Technik - Siemens SINAMICS DCP Handbuch

Binektoren sind frei verschaltbare Binärsignale (BO = Binector Output).
r0723.15
Sie stellen ein Bit eines "BO:" Anzeigeparameters dar (z. B. Bit 15 von r0723).
Konnektoren sind frei verschaltbare "Analogsignale" (z. B. Prozentgrößen, Spannungen oder Ströme).
r0723
Konnektoren sind gleichzeitig "CO:" Anzeigeparameter (CO = Connector Output).
Am Signalziel erfolgt die Auswahl des gewünschten Binektors bzw. Konnektors über entsprechende Parameter:
"BI:"-Parameter bei Binektoren (BI = Binector Input)
bzw.
"CI:"-Parameter bei Konnektoren (CI = Connector Input)
Der Sollwert (CI: p55050) soll vom PZD-Empfangswort 2 des PZD- IF1 (CO: r2050[1]) kommen und
der Befehl "EIN/AUS" (BI: p840[0]) vom PZD-Empfangswort 2 Bit 0 des PZD- IF1 (BO: r2090.0).
PZD-Empfangswort 1
Bit 0
r2090.0
[2460]
PZD-Empfangswort 2
r2050[1]
[2460]
PZD-Empfangswort 1 Bit 0 vom PDZ-IF1 wirkt als "EIN/AUS".
1 p840[0] = 2090.0
PZD-Empfangswort 2 vom PDZ-IF1 wirkt als Sollwert.
2 p55050] = 2050[1]
1 2
DO: All Objects
Steuerbit 0
1
p840[C]
2090.0
[2580]
Sollwertkanal
2
Sollwert
p55050
2050[1]
[6805]
3
- Umgang mit BICO-Technik
4 5
03.06.2014
6 7
Funktionsplan
fp_1030_89.vsd
SINAMICS DCP
v 1.2
8
