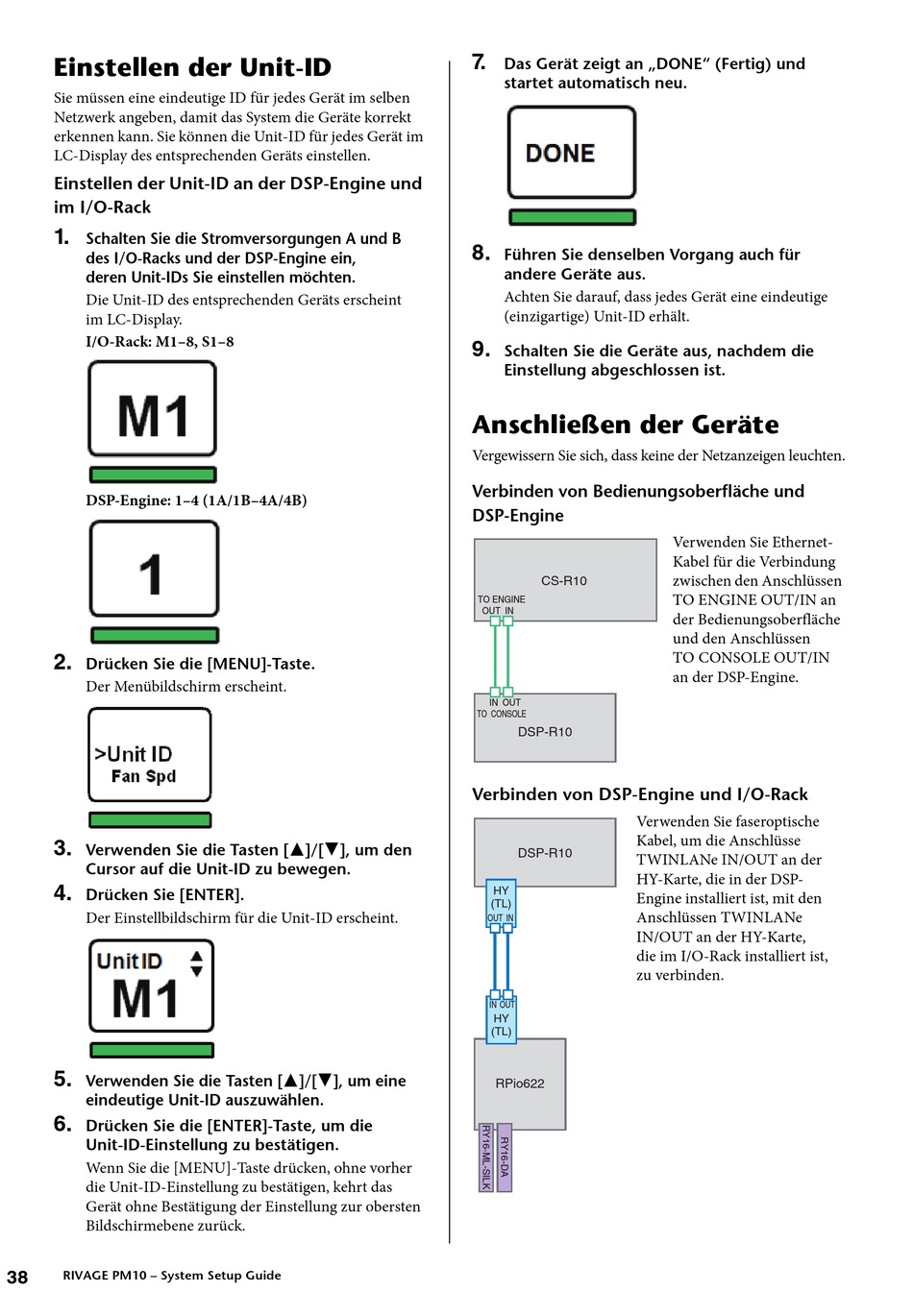

Einstellen der Unit-ID

Sie müssen eine eindeutige ID für jedes Gerät im selben
Netzwerk angeben, damit das System die Geräte korrekt
erkennen kann. Sie können die Unit-ID für jedes Gerät im
LC-Display des entsprechenden Geräts einstellen.
Einstellen der Unit-ID an der DSP-Engine und
im I/O-Rack
1.
Schalten Sie die Stromversorgungen A und B
des I/O-Racks und der DSP-Engine ein,
deren Unit-IDs Sie einstellen möchten.
Die Unit-ID des entsprechenden Geräts erscheint
im LC-Display.
I/O-Rack: M1–8, S1–8
DSP-Engine: 1–4 (1A/1B–4A/4B)
2.
Drücken Sie die [MENU]-Taste.
Der Menübildschirm erscheint.
3.
Verwenden Sie die Tasten [U]/[D], um den
Cursor auf die Unit-ID zu bewegen.
4.
Drücken Sie [ENTER].
Der Einstellbildschirm für die Unit-ID erscheint.
5.
Verwenden Sie die Tasten [U]/[D], um eine
eindeutige Unit-ID auszuwählen.
6.
Drücken Sie die [ENTER]-Taste, um die
Unit-ID-Einstellung zu bestätigen.
Wenn Sie die [MENU]-Taste drücken, ohne vorher
die Unit-ID-Einstellung zu bestätigen, kehrt das
Gerät ohne Bestätigung der Einstellung zur obersten
Bildschirmebene zurück.
38 RIVAGE PM10 – System Setup Guide
7.
Das Gerät zeigt an „DONE" (Fertig) und
startet automatisch neu.
8.
Führen Sie denselben Vorgang auch für
andere Geräte aus.
Achten Sie darauf, dass jedes Gerät eine eindeutige
(einzigartige) Unit-ID erhält.
9.
Schalten Sie die Geräte aus, nachdem die
Einstellung abgeschlossen ist.
Anschließen der Geräte
Vergewissern Sie sich, dass keine der Netzanzeigen leuchten.
Verbinden von Bedienungsoberfläche und
DSP-Engine
CS-R10
TO ENGINE
OUT IN
IN OUT
TO CONSOLE
DSP-R10

Verbinden von DSP-Engine und I/O-Rack

Verwenden Sie faseroptische
Kabel, um die Anschlüsse
DSP-R10
TWINLANe IN/OUT an der
HY-Karte, die in der DSP-
HY
Engine installiert ist, mit den
(TL)
Anschlüssen TWINLANe
OUT IN
IN/OUT an der HY-Karte,
die im I/O-Rack installiert ist,
zu verbinden.
IN OUT
HY
(TL)
RPio622
Verwenden Sie Ethernet-
Kabel für die Verbindung
zwischen den Anschlüssen
TO ENGINE OUT/IN an
der Bedienungsoberfläche
und den Anschlüssen
TO CONSOLE OUT/IN
an der DSP-Engine.
