Abstand: ≥ 20 mm
5.
Stellen Sie sicher, dass die Ablaufleitung mindestens
den gleichen Durchmesser wie die Abblaseleitung des
Sicherheitsventils hat.
Gültigkeit: SafiraAqua
▶
Bauen Sie bei zu hohem Anschlussdruck einen Druck-
minderer ein.
–
Anschlussdruck: ≥ 6 bar
–
Druckeinstellung: 3 ... 4 bar
5
Elektroinstallation
5.1
Elektroinstallation
Gefahr!
Lebensgefahr durch Stromschlag!
Das Berühren von spannungsführenden An-
schlüssen kann zu schweren Personenschä-
den führen.
▶
Machen Sie das Produkt spannungsfrei,
indem Sie alle Stromzufuhrquellen unter-
brechen.
▶
Vergewissern Sie sich, dass das Produkt
spannungsfrei ist.
▶
Sichern Sie sämtliche Zuleitungen und
Anschlüsse, um ein versehentliches Un-
terspannungsetzen des Produkts zu ver-
meiden.
▶
Schneiden Sie nicht den Stecker ab, um
das Produkt fest zu verdrahten.
Gefahr!
Gefahr von Sachschäden!
Bei Nichtbeachtung der Installationsschritte
können Schäden am Produkt entstehen.
▶
Schließen Sie das Produkt erst dann an
das Stromnetz an, wenn der Elektro-
Warmwasserspeicher mit Wasser befüllt
ist.
1.
Prüfen Sie vor der Elektroinstallation, ob die örtliche
Netzspannung mit den Angaben auf dem Typenschild
des Produkts übereinstimmt.
2.
Stecken Sie den Netzstecker in eine Schutzkontakt-
steckdose.
◁
Die Steckdose muss jederzeit zugänglich sein.
8

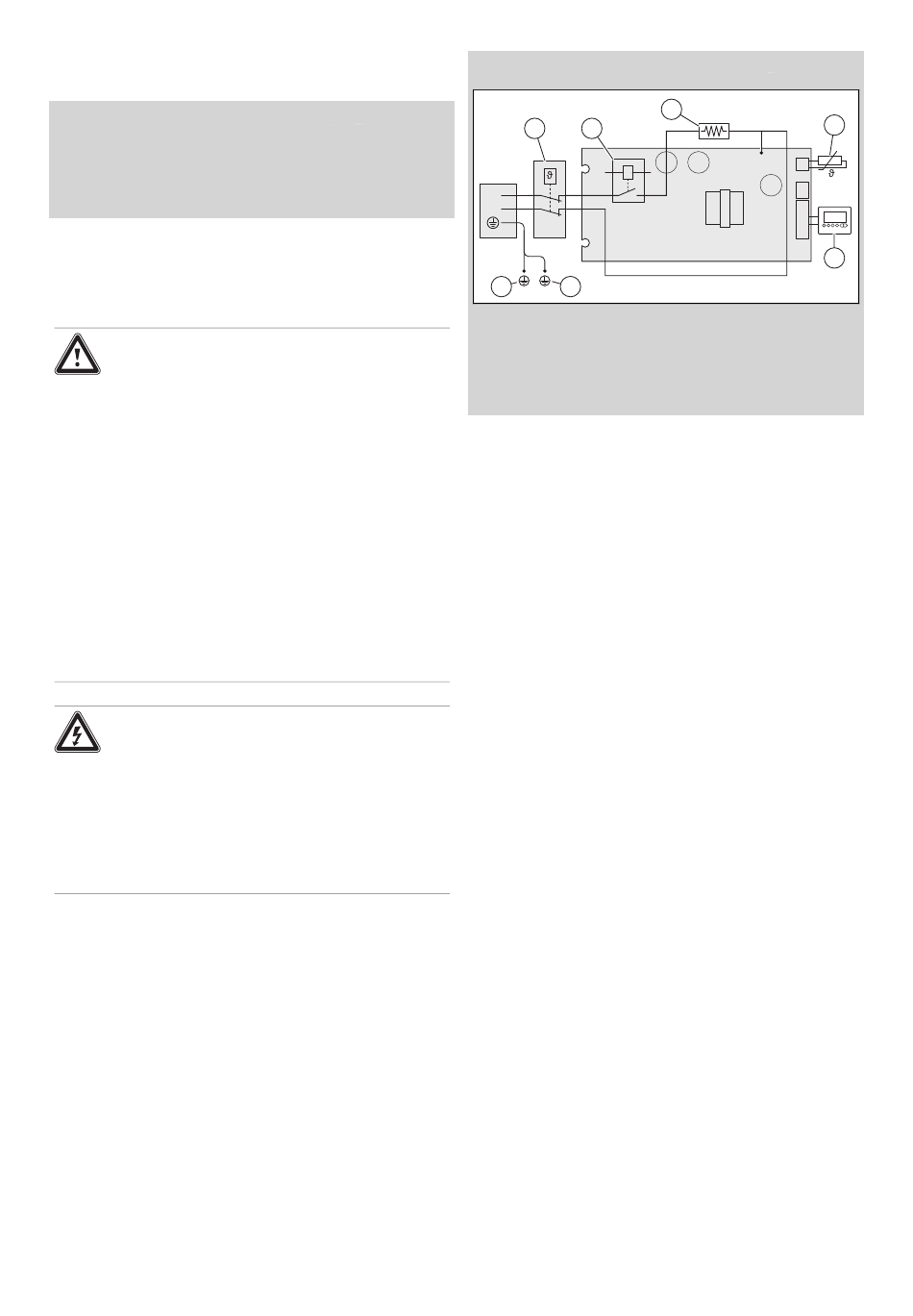

5.2
Anschluss einphasig 230 V ~
Gültigkeit: SafiraAqua
1
2
230V /
50 Hz
L
N
7
6
1
Sicherheitstemperatur-
begrenzer
2
Relais
3
Elektroheizer
6
Inbetriebnahme
1.
Öffnen Sie den Kaltwasser-Absperrhahn.
2.
Öffnen Sie die Warmwasserhähne.
3.
Warten Sie solange bis Wasser aus den Warmwasser-
hähnen ausströmt.
4.
Schließen Sie die Warmwasserhähne.
5.
Überprüfen Sie die Sicherheitseinrichtung, indem Sie
den Entleerungshahn öffnen.
◁
Aus dem Entleerungshahn muss Wasser austreten.
6.
Überprüfen Sie alle Rohrverbindungen auf Dichtheit.
7.
Stecken Sie den Netzstecker in die Steckdose.
7
Verbrühungsschutz
Der elektrische Speicher kann mit oder ohne Verbrühungs-
schutz funktionieren.
Das Produkt ist werksseitig mit einem deaktivierten Verbrü-
hungsschutz versehen.
Der Betreiber kann den Verbrühungsschutz mit dem Bedien-
knopf aktivieren.
Die Höchsttemperatur des Warmwassers beträgt bei aktivier-
tem Verbrühungsschutz 42 ºC.
8
Photovoltaikmodus Funktion
Die Funktion des Photovoltaikmodus ist nur möglich, wenn
das Produkt in einem System mit Photovoltaikanlage einge-
setzt wird.
Um die Funktion nutzen zu können, muss das Anschluss-
kabel des Photovoltaikmodus mit dem potentialfreien
Kontaktsignal der Photovoltaikanlage verbunden werden.
(→ Seite 9)
3
R1
N
4
Temperatursensor
5
Bedienfeld
6
Flansch
7
Außengehäuse
Installationsanleitung 0020318858_00
