4.3
Anforderungen an den Aufstellort
▶
Wählen Sie den Aufstellort so, dass eine zweckmäßige
Leitungsführung erfolgen kann.
▶
Montieren Sie das Produkt in durchgehend frostfreien
und trockenen Räumen.
▶
Stellen Sie sicher, dass das Produkt außerhalb der
Schutzbereiche 0 bis 2 montiert werden kann.
▶
Stellen Sie sicher, dass die Wand eben, senkrecht und
stabil ist.
▶
Stellen Sie sicher, dass die Tragkraft der Wand, wie auch
der Dübel und Schrauben ausreicht, das Betriebsgewicht
des Produkts zu tragen.
▶
Stellen Sie sicher, dass die Dübel und Schrauben für die
Wand geeignet sind.
▶
Das Gerät muss an einer vor direkter oder indirekter So-
larstrahlung geschützten Stelle installiert werden. Die ul-
travioletten Strahlen können zu einer beschleunigten Al-
terung führen, die nicht von der Produktgarantie abge-
deckt wird.
4.4
Anforderungen an die Elektroinstallation
des Aufstellorts
▶
Das Gerät muss in einem Bereich installiert werden, der
vor Wind und Regen sowie vor korrosiven, brennbaren
oder explosiven Umgebungen geschützt ist. Die Raum-
temperatur muss über Null Grad liegen.
▶
Stellen Sie sicher, dass die Wohnung mit einer Erdungs-
leitung ausgestattet ist.
▶
Stellen Sie sicher, dass das Stromnetz für das Produkt
geeignet ist.
4.5

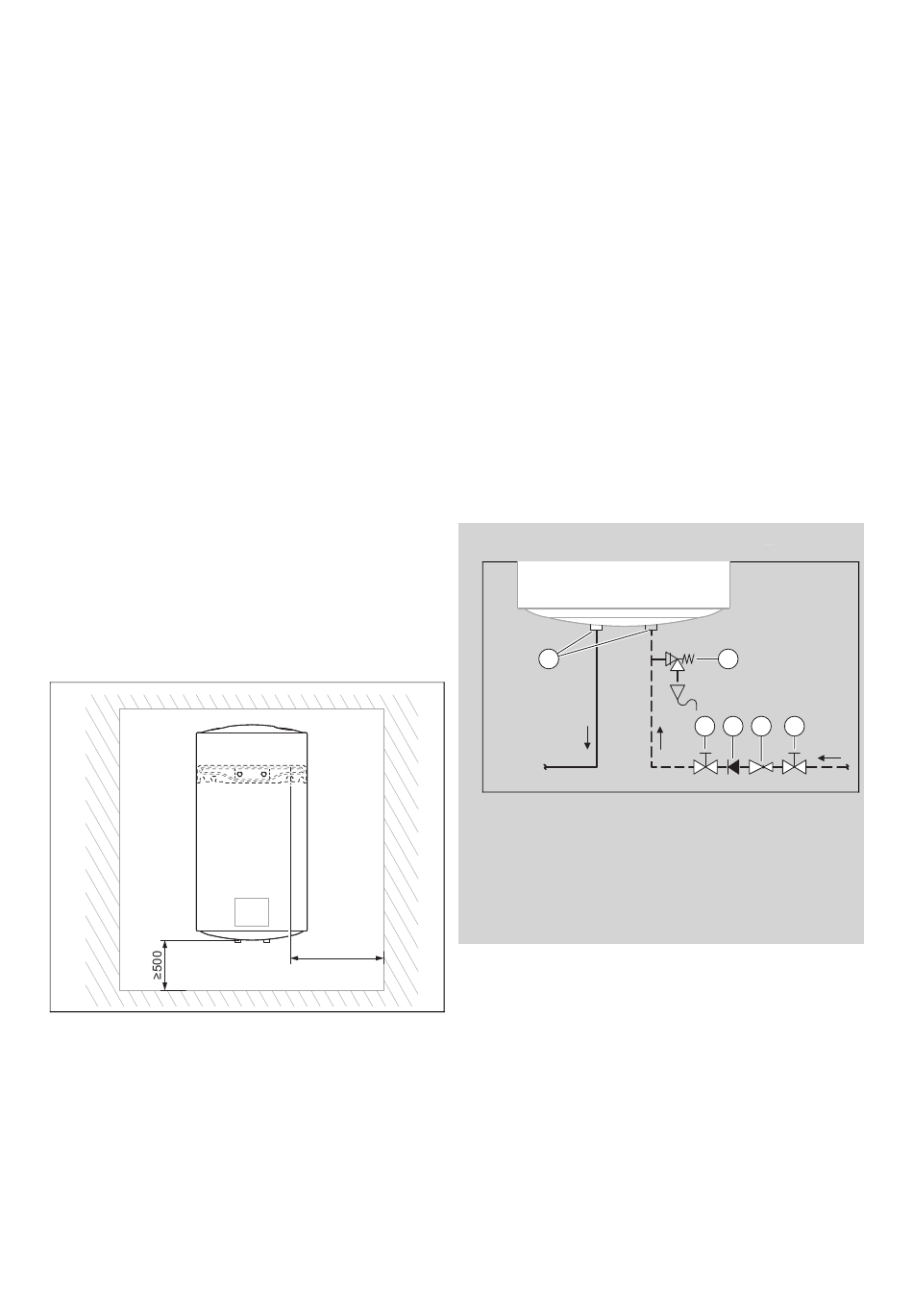

Mindestabstände beachten
▶
Halten Sie bei der Montage die Mindestabstände ein.
0020318858_00 Installationsanleitung
4.6
1.
2.
3.
4.
5.
6.
7.
8.
4.7
▶
Reinigen Sie die Rohrleitungen, damit keine Metallparti-
kel oder Fremdkörper in das Produkt gelangen können.
–
4.7.1
Gültigkeit: SafiraAqua
1
2
3
▶
≥250
1.
2.
3.
4.
Produkt an die Wand montieren
Beachten Sie bei der Montage die Länge der elektri-
schen Leitung, die Mindestabstände zu Wand, Boden
und Decke und den erlaubten Schutzbereich.
Bestimmen Sie anhand des Betriebsgewichts des Pro-
dukts und der Beschaffenheit der Montagefläche das
Befestigungsmaterial, z. B. Dübel und Schrauben.
Stellen Sie sicher, dass Dübel und Schrauben für die
Montagefläche des Produkts geeignet sind.
Bohren Sie die Löcher für die Befestigungsschrauben
unter Beachtung der Maßangaben.
Setzen Sie geeignete Dübel in die Bohrlöcher ein.
Stellen Sie das Produkt nicht auf die Schalttafel.
Heben Sie das Produkt gegebenenfalls bei der
Montage mithilfe einer zweiten Person an.
Befestigen Sie den Wandhalter mit den Schrauben an
den Bohrungen des Geräts.
Produkt installieren
Die Abmessung der Leitungsanschlüsse beträgt:
G1/2"
Installation in druckbeaufschlagtem System
1
Isolierhülsen
Sicherheitsventil
Absperrventil
Installieren Sie die Komponenten (1) bis (6) gemäß
der in der Abbildung empfohlenen Installationskonfigu-
ration.
Installieren Sie die Isolierhülsen an Rohrverbindungen,
um Kontaktkorrosion zu verhindern.
Installieren Sie die Sicherheitseinrichtung (Belgaqua
certified) so nah wie möglich am Kaltwassereingang
des Produkts.
Installieren Sie die Ablaufleitung des Sicherheitsventils
mit einer konstanten Neigung.
Halten Sie einen Abstand zwischen Abblaseleitung
des Sicherheitsventils und Ablauftrichter ein, damit die
Ablaufleitung atmosphärisch offen ist.
2
3
4
5
6
4
Rückschlagventil
5
Druckminderer
6
Absperrventil
7
