4.3
Choix de l'emplacement
▶
Sélectionnez un emplacement de montage judicieux eu
égard au cheminement des conduites.
▶
Montez le produit dans une pièce sèche et totalement à
l'abri du gel.
▶
Vérifiez que le produit est bien compatible avec un mon-
tage en dehors des zones de protection 0 à 2.
▶
Vérifiez que le mur est parfaitement vertical, bien plan et
suffisamment solide.
▶
Vérifiez que le mur, de même que les chevilles et les vis,
présentent des caractéristiques de résistance suffisantes
pour supporter le poids de service du produit.
▶
Vérifiez que les chevilles et les vis sont bien adaptées au
mur.
▶
L'appareil doit être installé à l'abri du rayonnement so-
laire direct ou indirect. Les rayons ultraviolets peuvent
provoquer une usure prématurée qui ne sera pas cou-
verte par la garantie.
4.4
Exigences vis-à-vis de l'installation
électrique de l'emplacement de montage
▶
L'appareil doit être installé dans une zone à l'abri de la
pluie, du vent, mais aussi des environnements corrosifs,
inflammables ou explosifs. La température ambiante doit
être positive.
▶
Assurez-vous que le logement est bien équipé d'une
ligne de terre.
▶
Vérifiez que le réseau électrique est bien compatible
avec le produit.
4.5

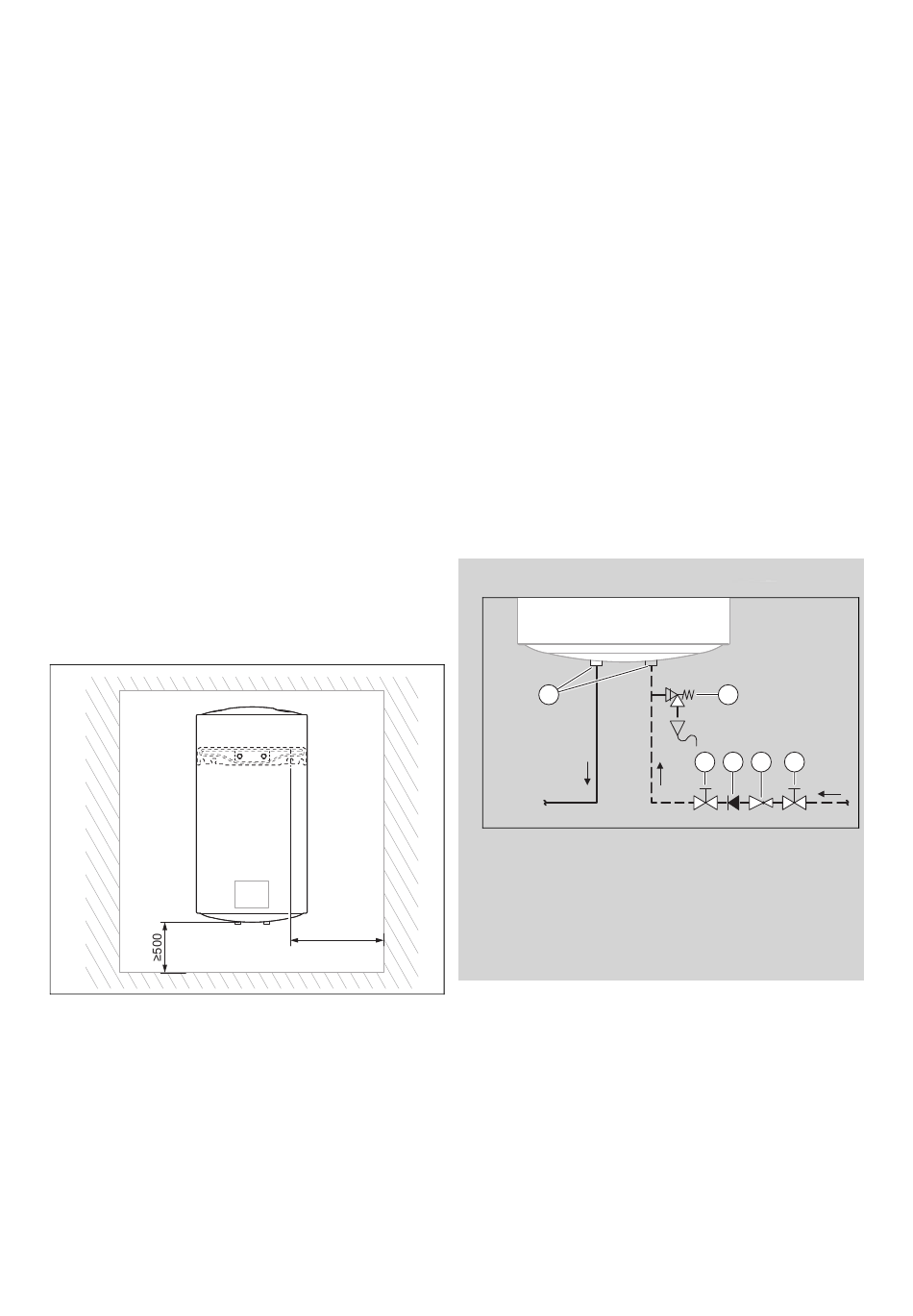

Respect des distances minimales
▶
Conformez-vous bien aux distances minimales lors du
montage.
0020318858_00 Notice d'installation
4.6
1.
2.
3.
4.
5.
6.
7.
8.
4.7
▶
Rincez les conduites, de sorte qu'il n'y ait pas de parti-
cule métallique ou de corps étranger qui puisse pénétrer
dans l'appareil.
–
4.7.1
Validité: SafiraAqua
1
2
3
▶
≥250
1.
2.
3.
4.
Montage du produit sur le mur
Lors du montage, tenez bien compte de la longueur
de la ligne électrique, des écarts minimaux par rapport
au mur, au sol et au plafond, mais aussi des zones de
protection.
Déterminez le matériel de fixation adéquat en fonction
du poids de service du produit et de la nature de la
surface de montage (par ex. chevilles et vis).
Vérifiez que les chevilles et les vis sont bien adaptées
à la surface de montage du produit.
Percez les trous destinés aux vis de fixation tout en
respectant les dimensions indiquées.
Insérez des chevilles adaptées dans les perçages.
Ne mettez pas le produit sur le tableau de commande.
SI nécessaire, soulevez le produit avec l'aide d'une
deuxième personne pour le montage.
Fixez le support mural en mettant les vis dans les ori-
fices prévus à cet effet dans l'appareil.
Installation de l'appareil
Les dimensions des raccordements de conduite sont
les suivantes: G1/2"
Installation dans un système sous pression
1
Manchons isolants
Soupape de sécurité
Soupape d'arrêt
Installez les composants (1) à (6) conformément à la
configuration de l'installation préconisée dans l'illustra-
tion.
Montez les manchons isolants sur les raccordements
des tubes pour prévenir la corrosion de contact.
Montez le dispositif de sécurité (Belgaqua certified) le
plus près possible de l'entrée d'eau froide du produit.
Montez la conduite d'écoulement de la soupape de
sécurité de sorte qu'elle présente une pente constante.
Ménagez une distance suffisante entre la conduite de
purge de la soupape de sécurité et l'entonnoir d'éva-
cuation, pour que la conduite de purge puisse être à
l'atmosphère.
2
3
4
5
6
4
Clapet anti-retour
5
Réducteur de pression
6
Soupape d'arrêt
