Distance: ≥ 20 mm
5.
Vérifiez que la conduite d'écoulement présente un dia-
mètre au moins égal à la conduite de purge de la sou-
pape de sécurité.
Validité: SafiraAqua
▶
Montez un réducteur de pression si la pression de
raccordement est trop élevée.
–
Pression de raccordement: ≥ 6 bar
–
Réglage de pression: 3 ... 4 bar
5
Installation électrique
5.1
Installation électrique
Danger !
Danger de mort par électrocution !
Tout contact avec les raccords sous tension
risque de provoquer de graves blessures.
▶
Mettez le produit hors tension en coupant
toutes les sources d'alimentation élec-
trique.
▶
Vérifiez que le produit est hors tension.
▶
Sécurisez toutes les conduites d'alimen-
tation et tous les raccords pour éviter une
remise sous tension accidentelle du pro-
duit.
▶
Ne sectionnez pas le connecteur pour
procéder à un raccordement fixe du pro-
duit.
Danger !
Risques de dommages matériels !
Le non respect des étapes d'installation peut
endommager le produit.
▶
Procédez au raccordement électrique
du produit uniquement lorsque le ballon
d'eau chaude sanitaire électrique est rem-
plli d'eau.
1.
Vérifiez que la tension du réseau électrique local cor-
respond aux indications figurant sur la plaque signalé-
tique du produit, avant de procéder à l'installation élec-
trique.
2.
Branchez le connecteur secteur sur une prise raccor-
dée à la terre.
◁
La prise doit être accessible à tous moments.
22

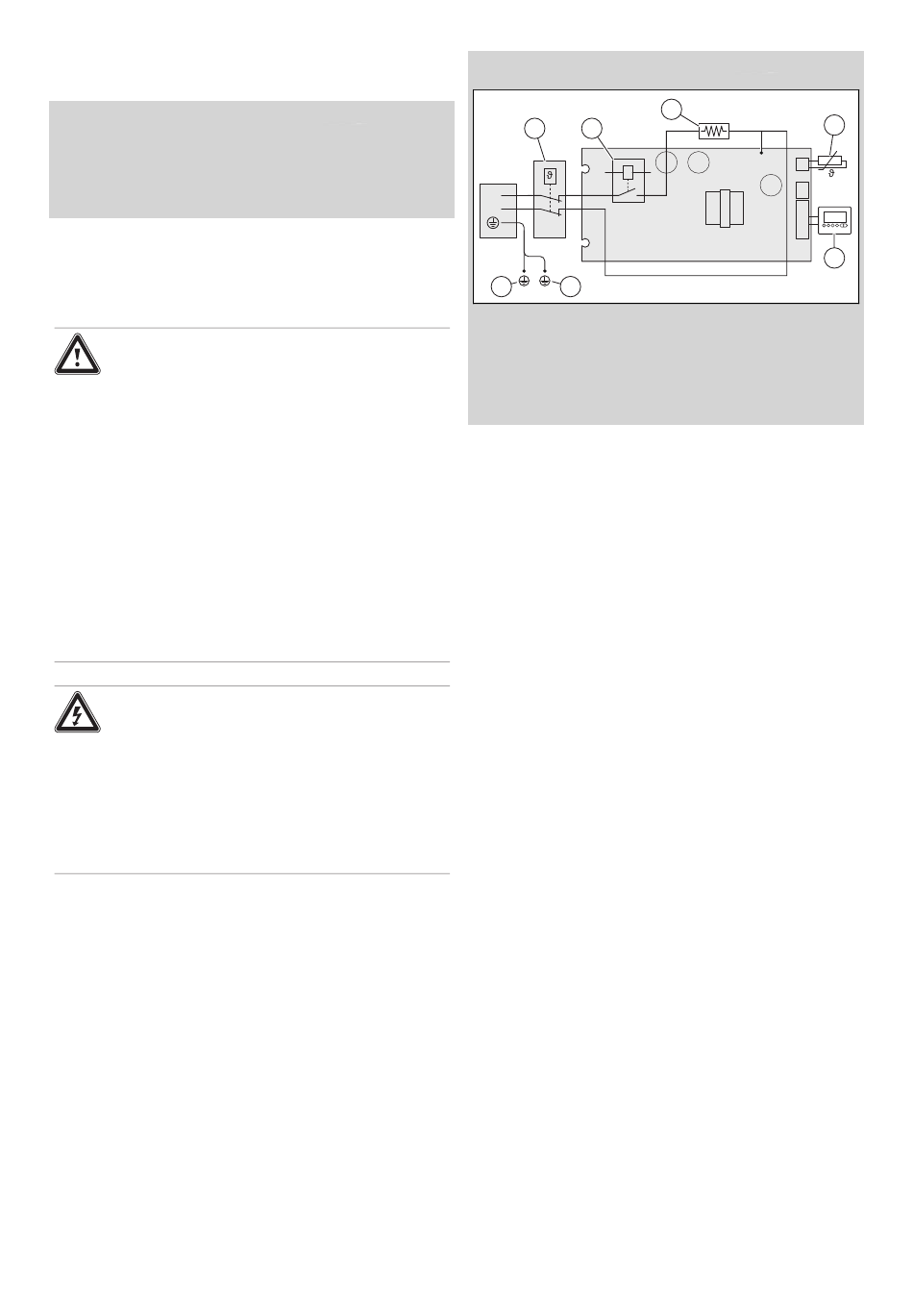

5.2
Raccordement monophasé 230 V ~
Validité: SafiraAqua
1
2
230V /
50 Hz
L
N
7
6
1
Limiteur de tempéra-
ture de sécurité (LTS)
2
Relais
3
Résistance électrique
6
Mise en service
1.
Ouvrez le robinet d'arrêt d'eau froide.
2.
Ouvrez les robinets d'eau chaude.
3.
Patientez jusqu'à ce que l'eau s'écoule au niveau des
robinets d'eau chaude.
4.
Fermez les robinets d'eau chaude.
5.
Testez le dispositif de sécurité en ouvrant un robinet de
vidange.
◁
De l'eau doit s'écouler du robinet de vidange.
6.
Vérifiez qu'il n'y a pas de fuite au niveau des raccorde-
ments des tubes.
7.
Branchez la fiche du câble de raccordement au sec-
teur.
7
Protection contre les brûlures
Le ballon électrique peut fonctionner avec ou sans sécurité
anti-brûlure.
La sécurité anti-brûlure du produit est désactivée en configu-
ration d'usine.
L'utilisateur peut se servir du bouton de commande pour
activer la sécurité anti-brûlure.
La température maximale de l'eau chaude sanitaire est de
42 ºC avec la sécurité anti-brûlure activée.
3
R1
N
4
Capteur de tempéra-
ture
5
Tableau de commande
6
collet
7
Boîtier extérieur
Notice d'installation 0020318858_00
