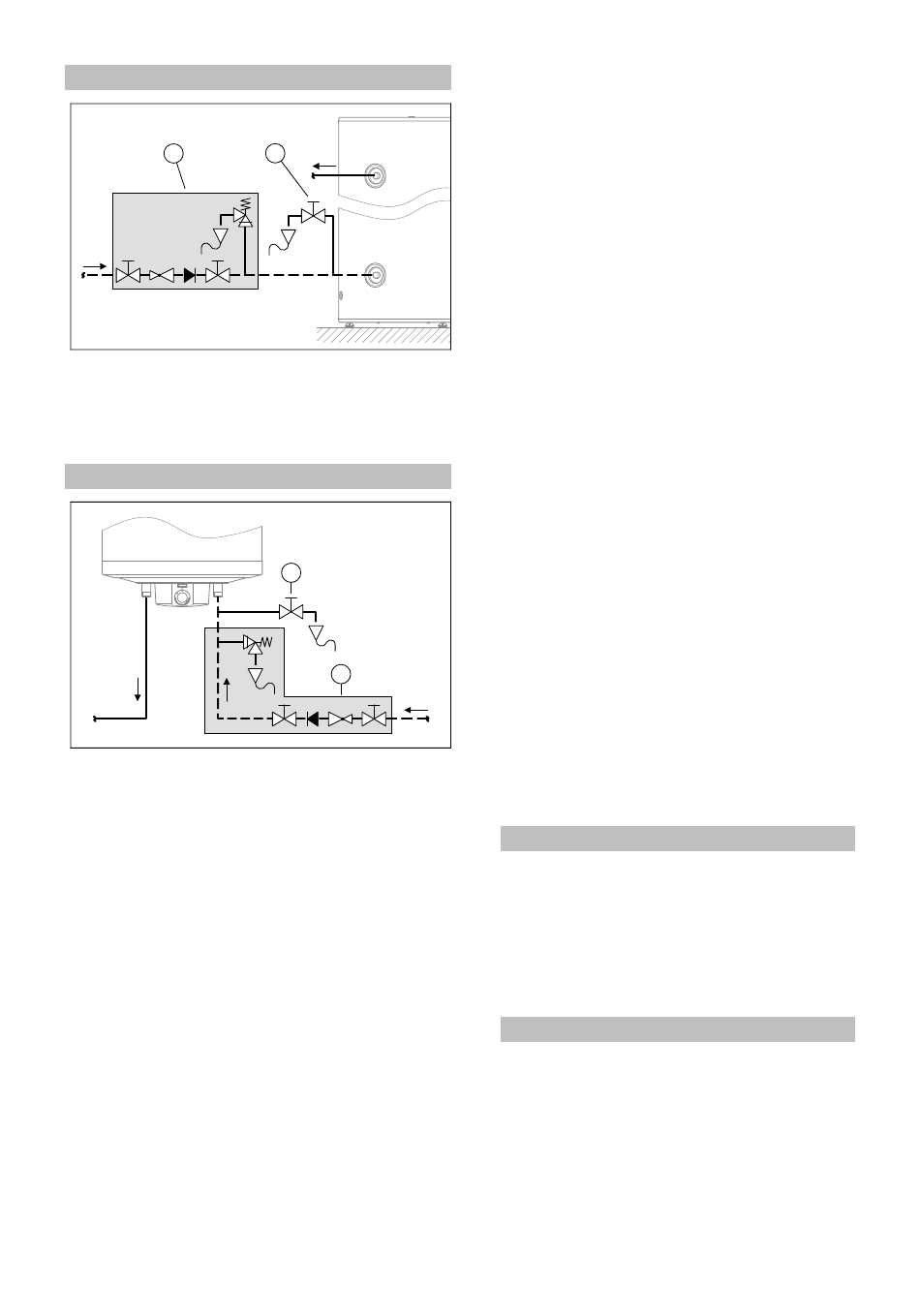

Bedingungen: SDN.../2 S
1
1 Sicherheits-
gruppe
▶
Installieren Sie einen Entleerungshahn
gemäß der Abbildung.
Bedingungen: SDN.../2 V, SDN.../2 H
1 Entleerungshahn
▶
Installieren Sie einen Entleerungshahn
gemäß der Abbildung.
3. Stellen Sie sicher, dass die Sicher-
heitsgruppe von BELGAQUA zuge-
lassen ist.
4. Installieren Sie die Sicherheitsgruppe
gemäß Abbildung.
5. Installieren Sie die Sicherheitsgruppe
so nah wie möglich an dem Kaltwas-
sereingang des Produkts.
6. Installieren Sie die Ablaufleitung mit
einer konstanten Neigung.
7. Halten Sie einen Abstand zwischen
Abblaseleitung des Sicherheitsventils
und Ablauftrichter ein, damit die Ab-
laufleitung atmosphärisch offen ist.
0020255569_01 Installations- und Wartungsanleitung
2
2 Entleerungshahn
1
2
2 Sicherheits-
gruppe
– Abstand: ≥ 20 mm
8. Stellen Sie sicher, dass die Ablauflei-
tung mindestens den gleichen Durch-
messer wie die Abblaseleitung des Si-
cherheitsventils hat.
9. Wenn der Eingangsdruck 6 bar über-
steigt, dann bauen Sie einen Druck-
minderer ein.
– Druckeinstellung: 3 ... 4 bar

5.2 Elektroinstallation

Die Elektroinstallation darf nur von einer
Elektrofachkraft durchgeführt werden.
5.2.1 Produkt anschließen
1. Stellen Sie sicher, dass das Produkt
vor der Inbetriebnahme nicht am
Stromnetz angeschlossen ist.
2. Schalten Sie die gebäudeseitige
Stromversorgung ab.
3. Prüfen Sie auf Spannungsfreiheit.
4. Sichern Sie die Stromversorgung
gegen Wiedereinschalten.
5. Erden Sie den Warmwasserspeicher.
6. Verwenden Sie keine Rohrleitungen für
die Erdung.
7. Sichern Sie den Stromkreis mit einem
Fehlerstromschutzschalter.
– Auslösestrom I
Alternative 1 / 2
8.
Bedingungen: Netzanschluss mit Netzstecker
▶
Stellen Sie sicher, dass der Netz-
stecker mit einem Schutzkontakt
ausgestattet ist.
▶
Installieren Sie eine Schutzkontakt-
steckdose.
Alternative 2 / 2
8.
Bedingungen: Netzanschluss festverdrahtet
▶
Installieren Sie in der Netz-
anschlussleitung vor dem
Warmwasserspeicher eine allpolige
Trennvorrichtung mit mindestens
3 mm Kontaktabstand.
▶
Verbinden Sie die elektrischen An-
schlussleitungen. (→ Seite 12)
Installation 5
: 30 mA
N
