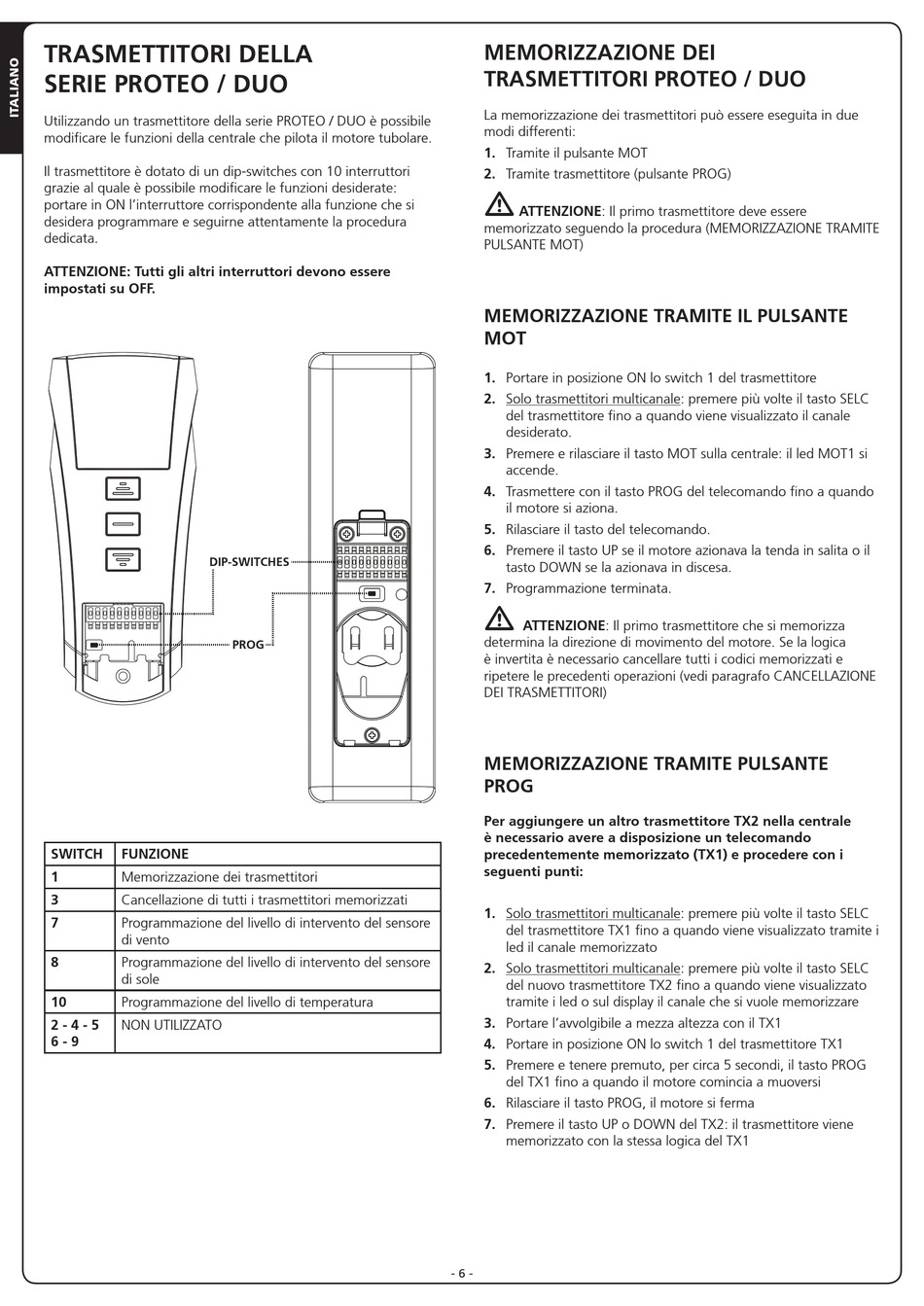

TRASMETTITORI DELLA
SERIE PROTEO / DUO
Utilizzando un trasmettitore della serie PROTEO / DUO è possibile
modificare le funzioni della centrale che pilota il motore tubolare.
Il trasmettitore è dotato di un dip-switches con 10 interruttori
grazie al quale è possibile modificare le funzioni desiderate:
portare in ON l'interruttore corrispondente alla funzione che si
desidera programmare e seguirne attentamente la procedura
dedicata.
ATTENZIONE: Tutti gli altri interruttori devono essere
impostati su OFF.
DIP-SWITCHES
SWITCH FUNZIONE
1
Memorizzazione dei trasmettitori
3 Cancellazione di tutti i trasmettitori memorizzati
7
Programmazione del livello di intervento del sensore
di vento
8
Programmazione del livello di intervento del sensore
di sole
10 Programmazione del livello di temperatura
2 - 4 - 5 NON UTILIZZATO
6 - 9
PROG
MEMORIZZAZIONE DEI
TRASMETTITORI PROTEO / DUO
La memorizzazione dei trasmettitori può essere eseguita in due
modi differenti:
1. Tramite il pulsante MOT
2. Tramite trasmettitore (pulsante PROG)
m
ATTENZIONE: Il primo trasmettitore deve essere
memorizzato seguendo la procedura (MEMORIZZAZIONE TRAMITE
PULSANTE MOT)
MEMORIZZAZIONE TRAMITE IL PULSANTE
MOT
1. Portare in posizione ON lo switch 1 del trasmettitore
2. Solo trasmettitori multicanale: premere più volte il tasto SELC
del trasmettitore fino a quando viene visualizzato il canale
desiderato.
3. Premere e rilasciare il tasto MOT sulla centrale: il led MOT1 si
accende.
4. Trasmettere con il tasto PROG del telecomando fino a quando
il motore si aziona.
5. Rilasciare il tasto del telecomando.
6. Premere il tasto UP se il motore azionava la tenda in salita o il
tasto DOWN se la azionava in discesa.
7. Programmazione terminata.
m
ATTENZIONE: Il primo trasmettitore che si memorizza
determina la direzione di movimento del motore. Se la logica
è invertita è necessario cancellare tutti i codici memorizzati e
ripetere le precedenti operazioni (vedi paragrafo CANCELLAZIONE
DEI TRASMETTITORI)
MEMORIZZAZIONE TRAMITE PULSANTE
PROG
Per aggiungere un altro trasmettitore TX2 nella centrale
è necessario avere a disposizione un telecomando
precedentemente memorizzato (TX1) e procedere con i
seguenti punti:
1. Solo trasmettitori multicanale: premere più volte il tasto SELC
del trasmettitore TX1 fino a quando viene visualizzato tramite i
led il canale memorizzato
2. Solo trasmettitori multicanale: premere più volte il tasto SELC
del nuovo trasmettitore TX2 fino a quando viene visualizzato
tramite i led o sul display il canale che si vuole memorizzare
3. Portare l'avvolgibile a mezza altezza con il TX1
4. Portare in posizione ON lo switch 1 del trasmettitore TX1
5. Premere e tenere premuto, per circa 5 secondi, il tasto PROG
del TX1 fino a quando il motore comincia a muoversi
6. Rilasciare il tasto PROG, il motore si ferma
7. Premere il tasto UP o DOWN del TX2: il trasmettitore viene
memorizzato con la stessa logica del TX1
- 6 -
