Montage des Geräts auf einer DIN-Schiene
Der RUGGEDCOM RSG907R kann mit einer auf der Rückseite des Chassis vorinstal-
lierten Halterung für die DIN-Schiene bestellt werden. Mit Hilfe des Adapters kann
das Gerät auf eine DIN-Schiene (35 mm oder 1.4 in) (15 mm oder 0.6 in) nach IEC/EN
60715 oder TS35 geschoben werden.
Montage des Geräts
Gehen Sie wie folgt vor, um das Gerät auf einer DIN-Schiene zu montieren:
1.
2.
3.
RUGGEDCOM RSG907R
Montagehandbuch, 02/2020, C79000-G8900-1387-09
Hängen Sie die oberen Haken des Adapters auf der DIN-Schiene ein.
Hinweis
Der Adapter besitzt an der Unterseite eine Schiebeentriegelung mit einer Nut für
einen Schlitzschraubendreher.
DIN-Schiene
1
Adapter für DIN-Schiene
2

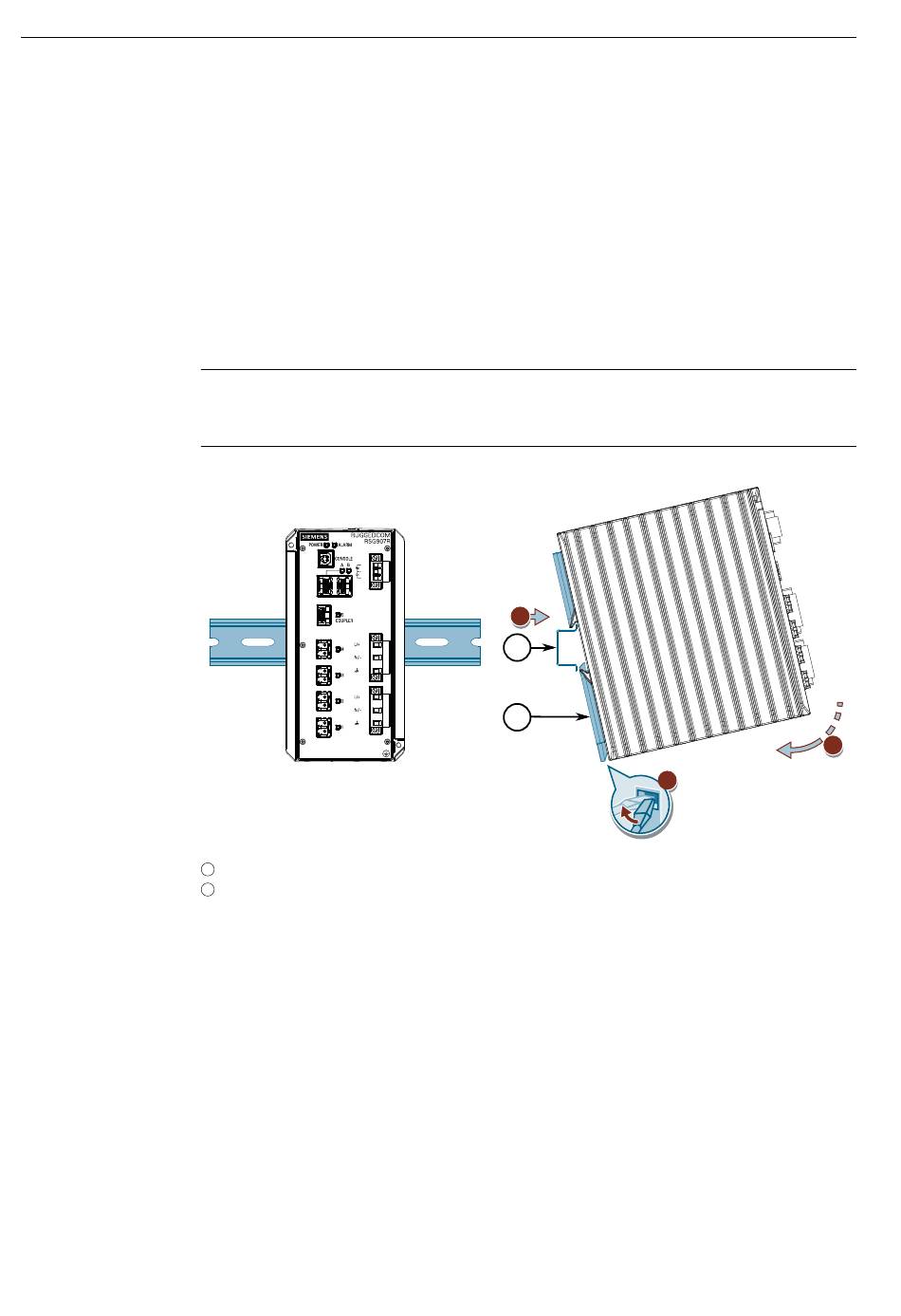

Abbildung 2.2
Montage des Geräts auf einer DIN-Schiene
Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung
und bewegen Sie ihn nach unten.
Drücken Sie das Gerät unten gegen die DIN-Schiene und lassen Sie dann die
Schiebeentriegelung los, damit das Gerät einrastet.
2.4.1 Montage des Geräts auf einer DIN-Schiene
1
1
2
Installation des Geräts
3
2
9
