RUGGEDCOM RSG907R
Montagehandbuch, 02/2020, C79000-G8900-1387-09
Stellen Sie beim Anschließen einer sekundären Stromquelle sicher, dass die der-
zeit an das Gerät angeschlossene Stromquelle deaktiviert ist (dass z.B. das AC-
Netzkabel aus der Wandsteckdose gezogen ist).
Führen Sie die passende Reihenklemme in das Gerät ein und ziehen Sie beide
Schrauben fest.
Stromquelle
HI
LO
WICHTIG
Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest.
Schließen Sie das Netzkabel wie folgt an das Gerät an:
HI-Stromversorgung
a.
Verbinden Sie den Netzleiter (AC)
bzw. Plusleiter (AC) mit der Plus-
klemme / stromführenden Klem-
me (+/L) an der Reihenklemme.
b.
Verbinden Sie den Neutralleiter
(AC) oder Minusleiter (DC) mit der
Minusklemme / neutralen Klem-
me (-/N) an der Reihenklemme.
c.
Verbinden Sie den Erdungsleiter
mit der Chassis-/Erdungsklemme
an der Reihenklemme.
LO-Stromversorgung
a.
Verbinden Sie den Plusleiter mit
der Plusklemme (+) an der Rei-
henklemme.
2.6.1 Anschluss an Wechsel- oder Gleichstrom
Reihenklemme
3 POS
5 POS

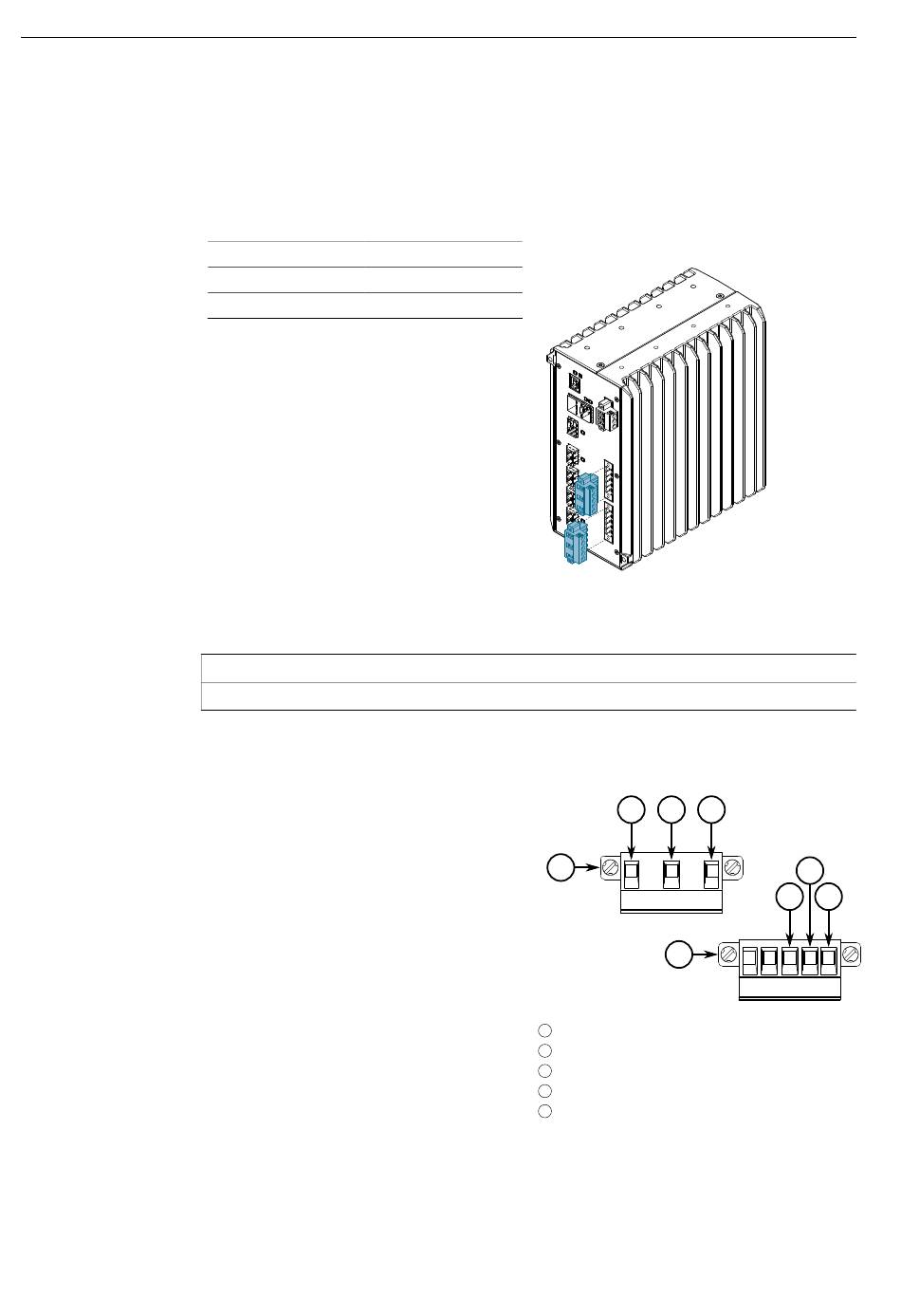

Abbildung 2.8
1
1
2
3
4
5
Abbildung 2.9
Installation des Geräts
Montieren der Leistungs-
klemmenleisten
3
4
5
2
3-POS-Reihenklemme
5-POS-Reihenklemme
Chassis-/Erdungsklemme
Minusklemme
Plusklemme
Klemmenblockverdrahtung
4
3
5
