Installation des Geräts
2.4 Montage des Geräts
IMPORTANT
Le remplacement de composants pourrait compromettre l'admissibilité à la Classe I,
Division 2.

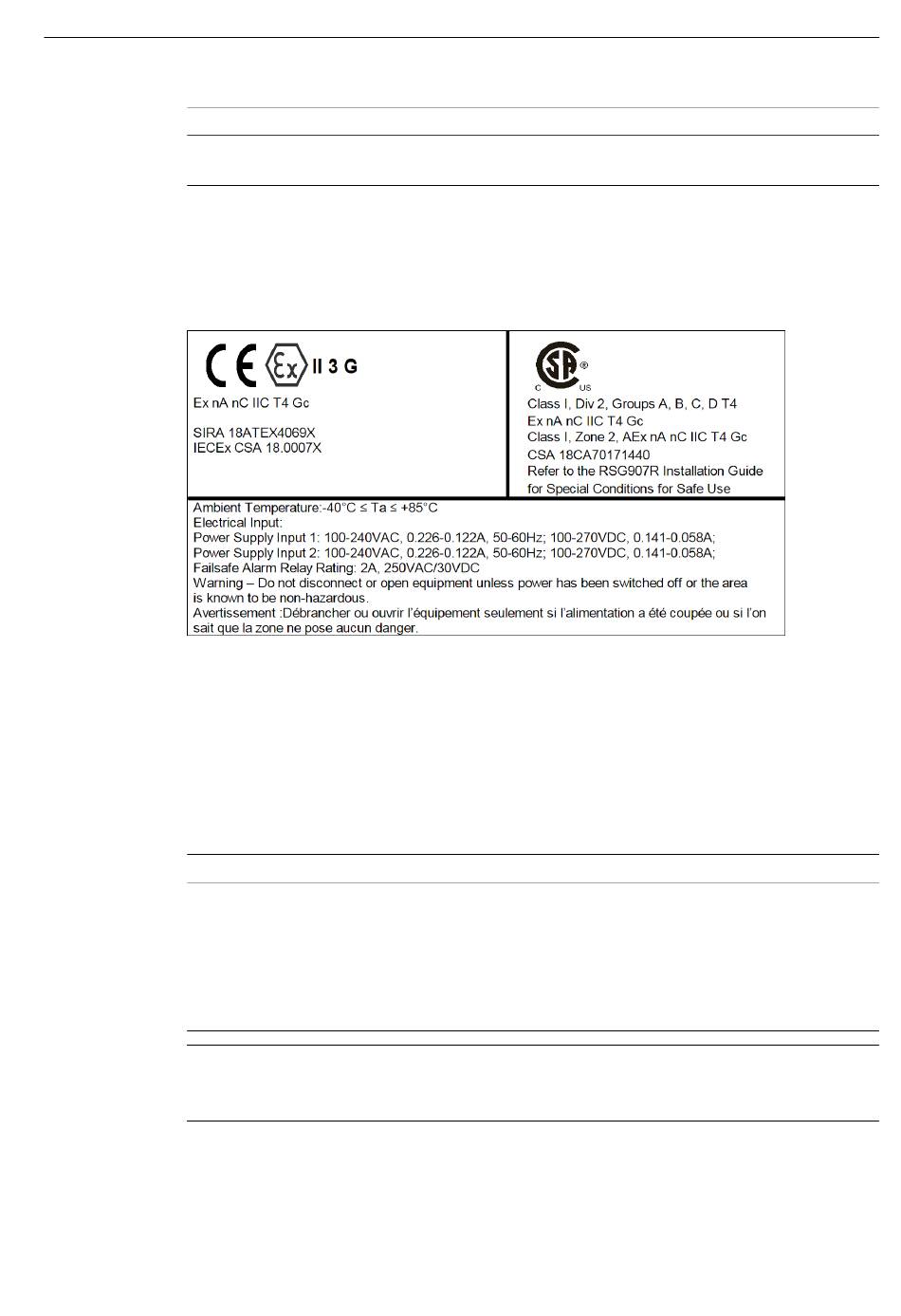

Beispielschild für explosionsgefährdeten Bereich
Nachstehend ein Beispiel für das RUGGEDCOM RSG907R-Schild für den Geräteeinsatz
in explosionsgefährdeten Bereichen.
Abbildung 2.1
2.4
Montage des Geräts
Der RUGGEDCOM RSG907R ist auf maximale Flexibilität bei der Montage und Anzeige
ausgelegt. Das Gerät kann mit Adaptern ausgestattet werden, um eine Montage auf
einer DIN-Schiene oder in einer Schalttafel zu ermöglichen.
WICHTIG
Die vom Gerät erzeugte Wärme wird aus dem Gehäuse abgeführt. Deshalb ist an
allen offenen Seiten des Geräts ein Abstand von 2,5 cm (1 in) empfohlen, um eine
Konvektionslüftung zu ermöglichen.
Eine Zwangsbelüftung ist nicht erforderlich. Je besser jedoch die Belüftung, desto
geringer die Umgebungstemperatur, was zu einer langfristigen Erhöhung der Zuver-
lässigkeit aller im Bereich des Baugruppenträgers montierten Geräte führt.
Hinweis
Ausführliche Abmessungen des Geräts bei Montage auf einer DIN-Schiene oder in
einer Schalttafel finden Sie unter
8
Schild für den Konformitätsnachweis (Beispiel)
"Maßzeichnungen (Seite
34)".
