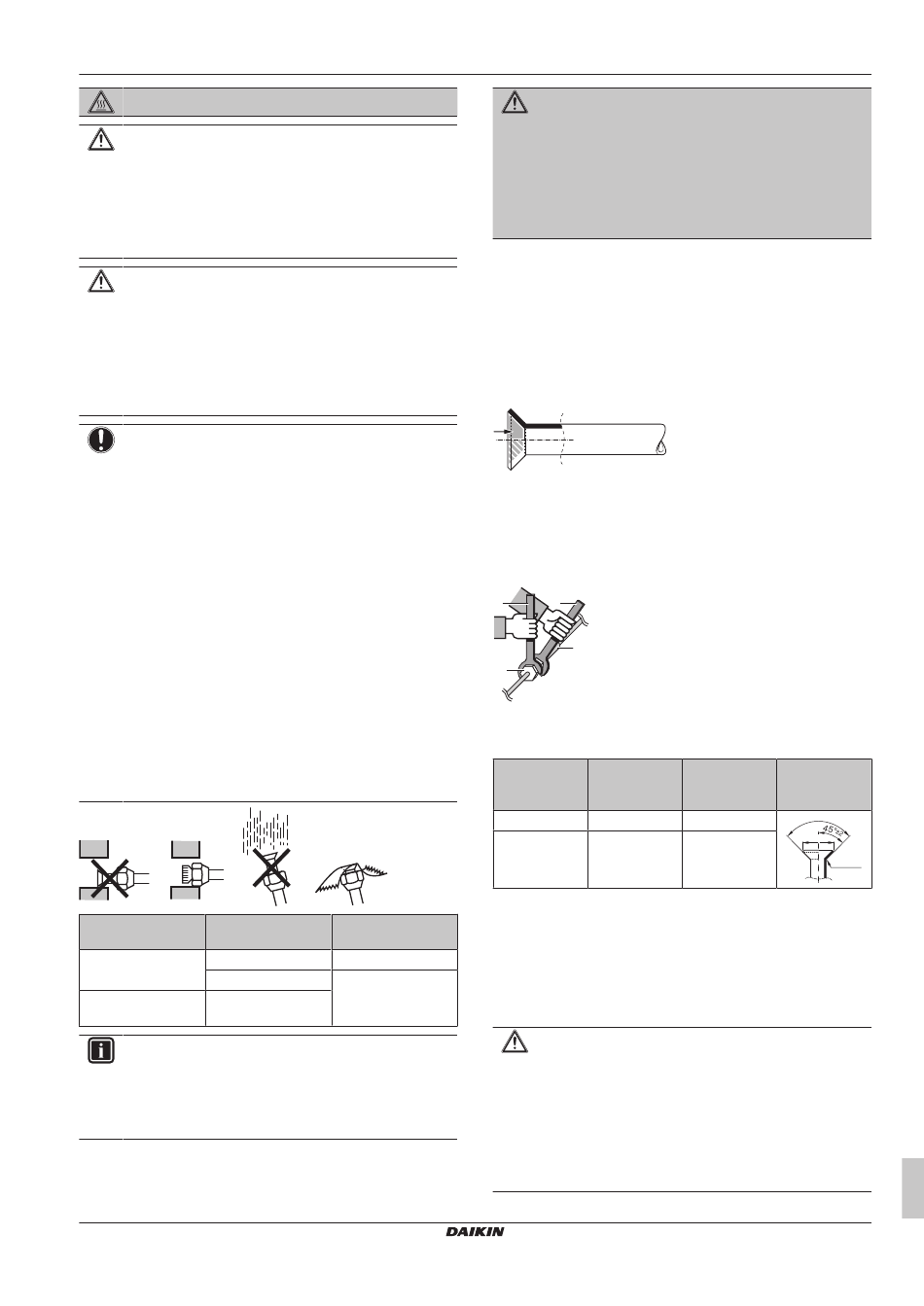

GEFAHR: VERBRENNUNGSGEFAHR
ACHTUNG
▪ Die Überwurfmutter verwenden, die an der Einheit
angebracht ist.
▪ Um Gasaustritte zu vermeiden, geben Sie Kältemittelöl
nur auf die Innenflächen der Bördelanschlüsse.
Verwenden Sie Kältemittelöl für R32.
▪ Verbindungsstücke NICHT mehrmals benutzen.
ACHTUNG
▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil.
▪ Verwenden Sie KEINE Rohrleitungen von vorigen
Installationen.
▪ NIEMALS einen Trockner bei dieser R32-Einheit
installieren, sonst kann sich deren Lebensdauer
verkürzen. Das trocknende Material kann sich ablösen
und das System beschädigen.
HINWEIS
Beachten Sie die folgenden Warnhinweise bezüglich der
Kältemittel-Rohrleitungen:
▪ Darauf achten, dass in den Kältemittelkreislauf nur das
vorgesehene Kältemittel gelangt, keine anderen Stoffe
(z. B. Luft).
▪ Nur R32 verwenden, wenn Kältemittel hinzuzufügen ist.
▪ Verwenden Sie ausschließlich Installationswerkzeuge
(z. B. Manometer-Set), die speziell für R32 ausgelegt
sind und dem Druck standhalten. Achten Sie darauf,
dass keine fremden
Mineralöle oder Feuchtigkeit) in das System gelangen.
▪ Bringen Sie die Rohrleitung so an, dass die Rohrenden
KEINER mechanischen Beanspruchung ausgesetzt
sind.
▪ Damit Schmutz, Flüssigkeiten oder Staub nicht in die
Rohre dringen können, schützen Sie die Rohre so, wie
es in der folgenden Tabelle beschrieben wird.
▪ Beim Durchführen von Kupferrohren durch Wände
muss mit besonderer Vorsicht vorgegangen werden
(siehe Abbildung unten).
Gerät Installationszeitrau
Außengerät >1 Monat
<1 Monat
Innengerät Unabhängig vom
Zeitraum
INFORMATION
Öffnen Sie das Absperrventil des Kältemittels erst,
nachdem Sie die Kältemittelleitungen überprüft haben.
Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird
empfohlen, das Kältemittel-Absperrventil
Auffüllen zu öffnen.
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
R32 Split-Baureihen
4P518023-7E – 2019.04
Substanzen (einschließlich
Schutzmethode
m
Rohr quetschen
Rohr quetschen oder
mit Klebeband
abdichten
nach dem
WARNUNG
Bei der Installation müssen erst die Kältemittelleitungen
fest angeschlossen sein. Erst dann darf der Verdichter
gestartet werden. Sind die Kältemittelleitungen NICHT
angeschlossen und ist das Absperrventil geöffnet, wenn
der Verdichter läuft, dann wird Luft eingesogen. Dadurch
entsteht im Kältemittelkreislauf ein anormaler Druck, der zu
Beschädigungen führen
Körperverletzungen.
6.4.3 Richtlinien zum Anschließen von
Kältemittelleitungen
Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen
anschließen:
▪ Tragen Sie vor dem Aufsetzen einer Überwurfmutter auf die
Oberfläche innen Etheröl oder Esteröl auf. Schrauben Sie die
Mutter erst mit der Hand um 3 oder 4 Umdrehungen auf das
Gewinde und ziehen Sie sie danach fest.
▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie IMMER 2
Schlüssel in Kombination.
▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen
der Überwurfmutter IMMER einen Schraubenschlüssel und einen
Drehmomentschlüssel zusammen. Sonst besteht die Gefahr, dass
die Mutter bricht oder dass eine Leckage entsteht.
a b
c
d
a Drehmomentschlüssel
b Schraubenschlüssel
c Rohrverbindungsstück
d Bördelmutter
Rohrstärke Anzugsdrehm
(mm) oment (N•m)
Ø6,4 15~17
Ø9,5 33~39
6.4.4

Hinweise zum Biegen der Rohre

Verwenden Sie eine Rohrbiegezange
Rohrbiegungen sollten so behutsam wie möglich erfolgen (der
Biegeradius sollte 30 bis 40 mm oder mehr betragen).
6.4.5

So dornen Sie Rohrenden auf

ACHTUNG
▪ Bei unzureichendem Aufdornen kann Kältemittelgas
austreten.
▪ Bördelanschlüsse nicht wiederverwenden. Verwenden
Sie neue Bördelanschlüsse, um Kältemittelgaslecks zu
verhindern.
▪ Verwenden Sie nur die Überwurfmuttern, die dem
Gerät beiliegen.
Überwurfmuttern könnte Kältemittel entweichen.
1 Schneiden Sie das Rohrende mit einem Rohrschneider ab.
6 Installation
kann und sogar zu
Aufweitungsm Form der
aße (A) (mm) Aufweitung
(mm)
90°
±2
8,7~9,1
A
12,8~13,2
R=
0.4~0.8
zum Biegen. Alle
Bei Verwendung anderer
Referenz für Installateure
