▪ Nicht in geräuschempfindlicher Umgebung installieren (z. B. in der
Nähe von Schlafzimmern), wo die Betriebsgeräusche als störend
empfunden werden könnten.
Hinweis: Wird unter den tatsächlichen Installationsbedingungen
der Geräuschpegel gemessen, dann wird ein höherer Wert
gemessen werden als der, der im Schallspektrum im Datenbuch
angegeben ist. Das liegt
Umgebungsgeräuschen.
▪ Schallsensible Umgebungen
Schlafzimmern), an denen die Betriebsgeräusche Störungen
verursachen könnten.
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
▪ An Orten, an denen Dünste, Spray oder Dämpfe von Mineralöl in
der Luft sein können. Kunststoffteile könnten beschädigt und
unbrauchbar werden und zu Wasserleckagen führen.
Es wird davon abgeraten, das Gerät an den folgenden Orten zu
installieren, da dies zu
Gesamtnutzungsdauer des Geräts führen kann:
▪ Umgebungen mit starken Spannungsschwankungen
▪ In Fahrzeugen oder auf Schiffen
▪ In Räumen, wo Säure- oder Ammoniakdämpfe vorhanden sind

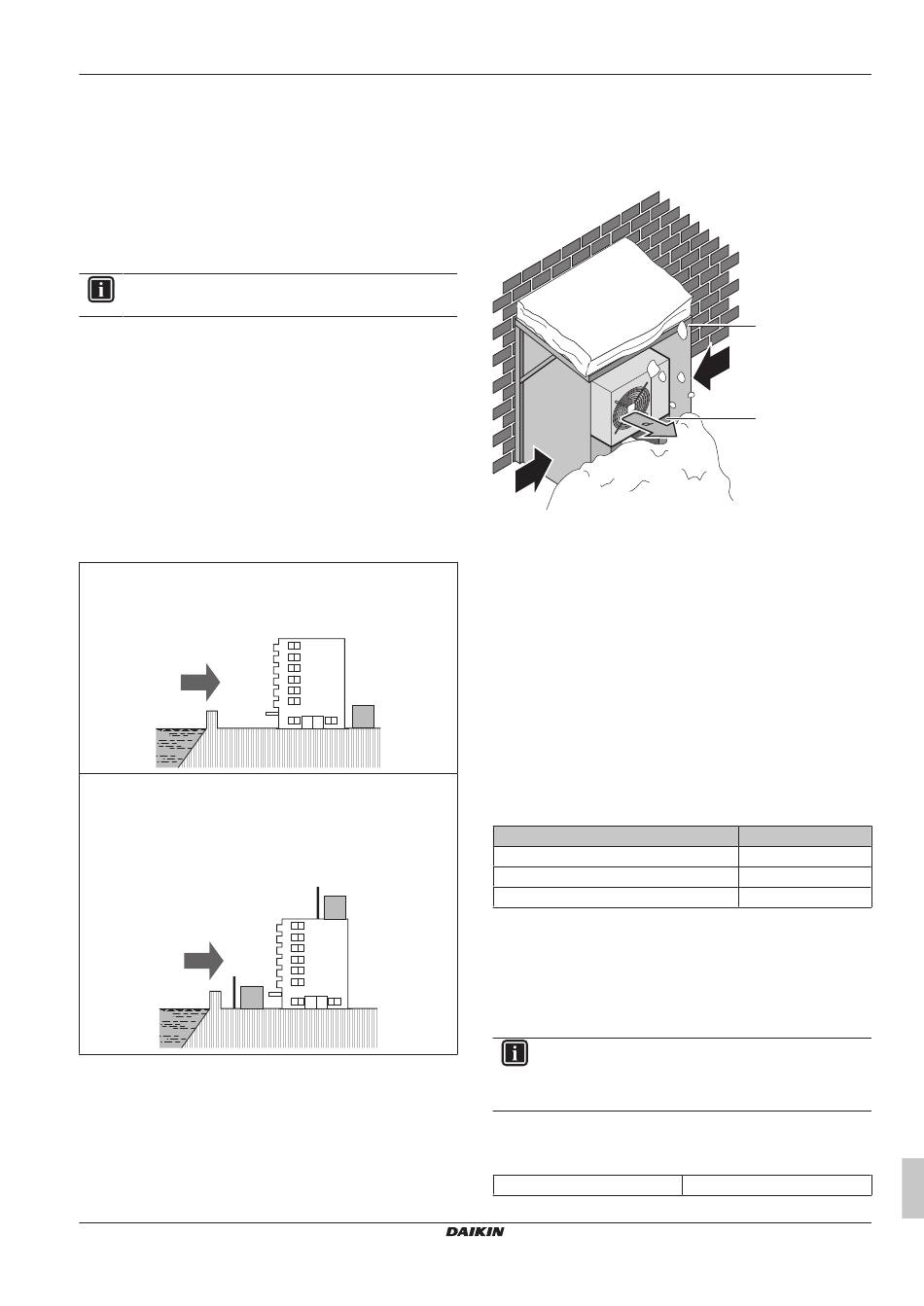

Am Meer gelegene Installation. Sorgen Sie dafür, dass die
Außeneinheit NICHT Seewinden
Salzgehalt in der Luft kann Korrosion beschleunigen, was die
Lebenserwartung der Einheit verkürzt.
Die Außeneinheit so installieren, dass sie Seewinden NICHT direkt
ausgesetzt ist.
Beispiel: Hinter dem Gebäude.
a
Wenn die Außeneinheit so installiert ist, dass sie Seewinden direkt
ausgesetzt ist, installieren Sie einen Windschutz.
▪ Höhe des Windschutzes ≥1,5×Höhe der Außeneinheit
▪ Denken Sie an den Platzbedarf für Wartungsarbeiten, wenn Sie
einen Windschutz installieren.
a
d
c
a Seewind
b Gebäude
c Außeneinheit
d Windschutz
Die Außeneinheit ist ausschließlich für die Außeninstallation
konzipiert und für den Betrieb bei Außentemperaturen von –10°C bis
50°C im Kühlmodus und bei Außentemperaturen von –20°C bis
24°C im Heizmodus.
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
R32 Split-Baureihen
4P518023-7E – 2019.04
an Schallreflektionen und
(z. B. in der Nähe von
einer Beeinträchtigung der
direkt ausgesetzt ist. Der
b
c
d
c
b
5.2.2 Zusätzliche Anforderungen an den
Installationsort für die Außeneinheit bei
kaltem Klima
Schützen Sie das Außengerät gegen direkten Schneefall und achten
Sie darauf, dass das Außengerät NIEMALS zugeschneit ist.
c
a Schneeabdeckung oder Unterstand
b Untergestell
c Vorherrschende Windrichtung
d Luftauslass
Lassen Sie auf alle Fälle mindestens 300 mm Freiraum unter dem
Gerät. Stellen Sie zusätzlich sicher, dass das Gerät mindestens
100 mm über der maximal zu erwartenden Schneehöhe positioniert
ist. Siehe "6.3 Montieren des Außengeräts" auf Seite 13
Details.
In Gebieten, wo mit starkem Schneefall zu rechnen ist, muss ein
Installationsort gewählt werden, an dem der Schnee den Betrieb der
Einheit NICHT beeinträchtigt. Für den Fall, dass der Schnee von der
Seite kommen könnte, sorgen Sie dafür, dass die Wärmetauscher-
Rohrschlange nicht mit Schnee in Berührung kommt. Falls
erforderlich, ein Vordach oder einen Schuppen gegen Schnee und
einen Sockel bauen.
5.2.3 Länge der Kältemittelleitung und
Höhenunterschied
Was?
Maximal zulässige Rohrlänge
Zulässige Mindest-Rohrlänge
Maximal zulässiger Höhenunterschied
5.3 Vorbereiten der
Kältemittelleitungen
5.3.1 Anforderungen an die
Kältemittelleitungen
INFORMATION
Lesen Sie auch
Anforderungen im
Sicherheitsvorkehrungen".
▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos
verbundene Kupferrohre.
▪ Rohrdurchmesser:
Flüssigkeitsleitung
5 Vorbereitung
a
c
b
für weitere
Entfernung
20 m
1,5 m
15 m
die Vorsichtsmaßnahmen und
Kapitel "Allgemeine
Ø6,4 mm (1/4")
