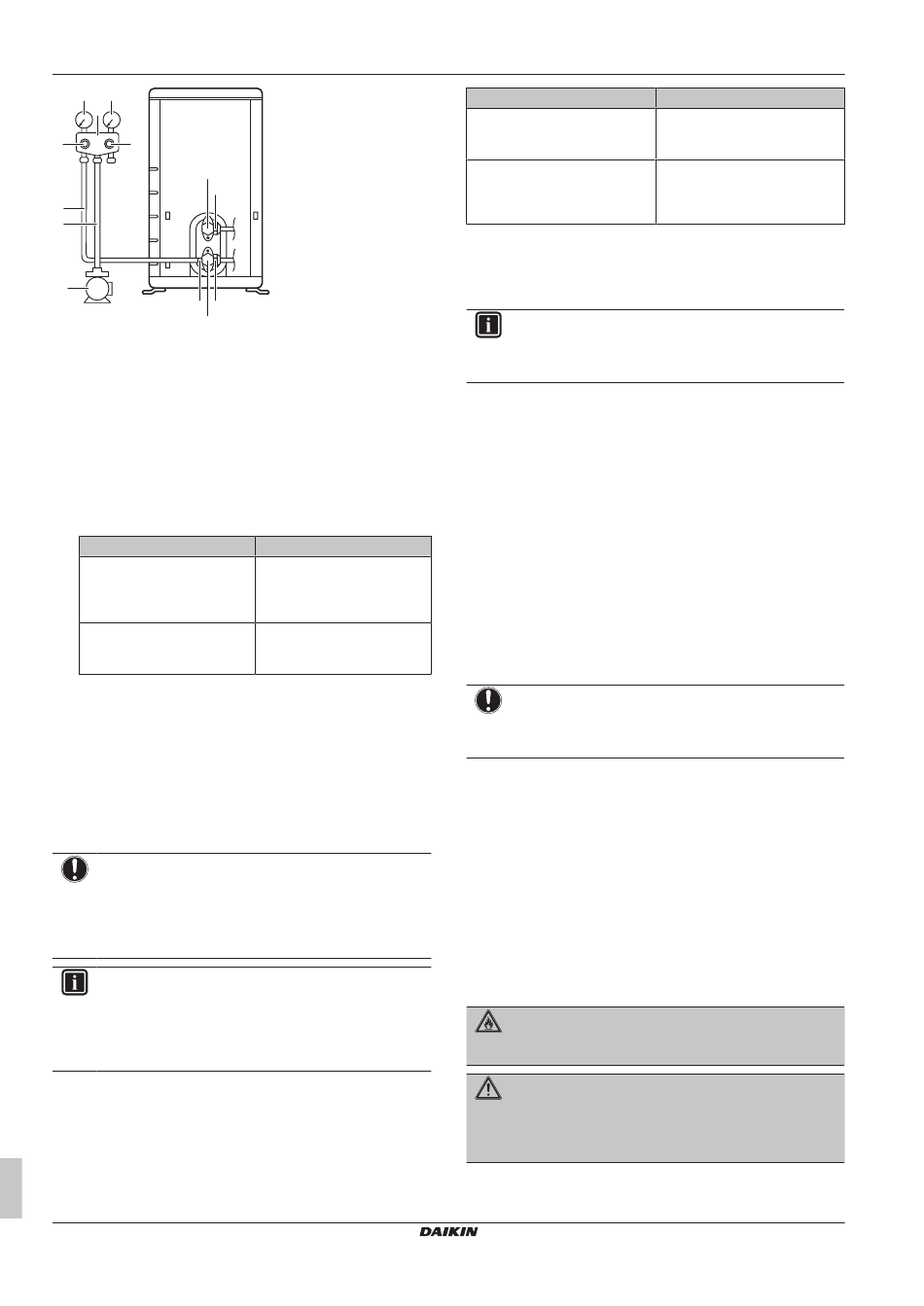

6 Installation
a c
b
d e
h
k
f
f
g
i j
h
a Niederdruckmesser
b Mehrzweck-Manometer
c Hochdruckmesser
d Niederdruck-Ventil (Lo)
e Hochdruck-Ventil (Hi)
f Füllschläuche
g Vakuumpumpe
h Ventilkappen
i Service-Stutzen
j Gas-Absperrventil
k Flüssigkeits-Absperrventil
1 Führen Sie eine Vakuumtrocknung des Systems durch, bis am
Manometer ein Druck von –0,1 MPa (–1 Bar) angezeigt wird.
2 Warten Sie etwa 4-5 Minuten und überprüfen Sie den Druck:
Wenn der Druck...
unveränderlich ist
zunimmt
3 Saugen Sie das System mindestens 2 Stunden lang mit einem
Manometerdruck von –0,1 MPa (–1 Bar) ab.
4 Überprüfen Sie nach Abschaltung der Pumpe mindestens
1 Stunde lang den Druck.
5 Wenn das Zielvakuum NICHT erreicht wird oder das Vakuum
NICHT 1 Stunde lang aufrecht gehalten werden kann, gehen
Sie wie folgt vor:
▪ Überprüfen Sie das System erneut auf Undichtigkeiten.
▪ Führen Sie erneut die Vakuumtrocknung durch.
HINWEIS
Daran denken, nach
Kältemittelleitungen
Vakuumtrocknung die Absperrventile zu öffnen. Wird das
System mit geschlossenen Absperrventilen betrieben,
kann der Verdichter beschädigt werden.
INFORMATION
Nach dem Öffnen des Absperrventils ist es möglich, dass
der Druck in der Kältemittelleitung NICHT ansteigt. Dies
kann z. B. durch das geschlossene Expansionsventil im
Außengerätekreis verursacht sein, stellt aber KEIN
Problem für den störungsfreien Betrieb des Geräts dar.
6.6 Einfüllen des Kältemittels
6.6.1 Informationen zum Einfüllen von
Kältemittel
Die Außeneinheit ist werksseitig mit Kältemittel befüllt, jedoch kann
in einigen Fällen Folgendes erforderlich sein:
Referenz für Installateure
18
dann...
befindet sich keine
Feuchtigkeit im System.
Dieses Verfahren ist
abgeschlossen.
befindet sich Feuchtigkeit im
System. Fahren Sie mit dem
nächsten Schritt fort.
der Installation
und der Durchführung
Was
Einfüllen von zusätzlichem
Kältemittel
Komplette Neubefüllung mit
Kältemittel
Einfüllen von zusätzlichem Kältemittel
Bevor Sie zusätzliches Kältemittel auffüllen, überzeugen Sie sich,
dass die externen Kältemittelleitungen der Außeneinheit überprüft
worden sind (Dichtheitsprüfung und Vakuumtrocknung).
INFORMATION
Je nach Anlagen- und/oder Installationsbedingungen kann
es erforderlich sein, erst die elektrische Verkabelung
durchzuführen, bevor Kältemittel eingefüllt werden kann.
Typischer Arbeitsablauf – Das Hinzufügen von zusätzlichem
Kältemittel umfasst üblicherweise die folgenden Schritte:
1 Feststellen, ob und wie viel Kältemittel zusätzlich hinzugefügt
werden muss.
2 Falls notwendig, zusätzliches Kältemittel hinzufügen.
3 Das Etikett für fluorierte Treibhausgase ausfüllen und im Inneren
der Außeneinheit befestigen.
Komplette Neubefüllung mit Kältemittel
Bevor Sie eine komplette Neubefüllung mit Kältemittel vornehmen,
überzeugen Sie sich, dass folgende Arbeiten erledigt worden sind:
1 Das gesamte Kältemittel im System ist rückgewonnen worden.
2 Die externen Kältemittelleitungen der Außeneinheit sind
überprüft worden (Dichtheitsprüfung und Vakuumtrocknung).
3 Bei den internen Kältemittelleitungen der Außeneinheit ist die
Vakuumtrocknung durchgeführt worden.
HINWEIS
Führen Sie vor der kompletten Neubefüllung auch eine
Vakuumtrocknung
Außengeräts durch.
Typischer Arbeitsablauf – Die komplette Neubefüllung mit Kältemittel
umfasst üblicherweise die folgenden Schritte:
1 Feststellen, wie viel Kältemittel eingefüllt werden muss.
2 Kältemittel einfüllen.
3 Das Etikett für fluorierte Treibhausgase ausfüllen und im Inneren
der Außeneinheit befestigen.
der
der
6.6.2 Über das Kältemittel
Dieses Produkt enthält fluorierte Treibhausgase. Setzen Sie Gase
NICHT in die Atmosphäre frei.
Kältemitteltyp: R32
Erderwärmungspotenzial (GWP = global warming potential): 675
WARNUNG: ENTFLAMMBARES MATERIAL
Das Kältemittel innerhalb der Einheit ist verhalten
entflammbar.
WARNUNG
Das Gerät muss in einem Raum gelagert werden, in dem
es keine kontinuierlich vorhandene Entzündungsquelle gibt
(Beispiel: offene Flammen, ein mit Gas betriebenes
Haushaltsgerät oder ein mit elektrisches Heizgerät).
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
Wenn
Wenn die Gesamtlänge der
Flüssigkeitsleitungen größer ist
als spezifiziert (siehe unten).
Beispiel:
▪ Bei Umsetzen des Systems.
▪ Nach einer Leckage.
der internen Rohrleitungen
RXTA30N2V1B
R32 Split-Baureihen
