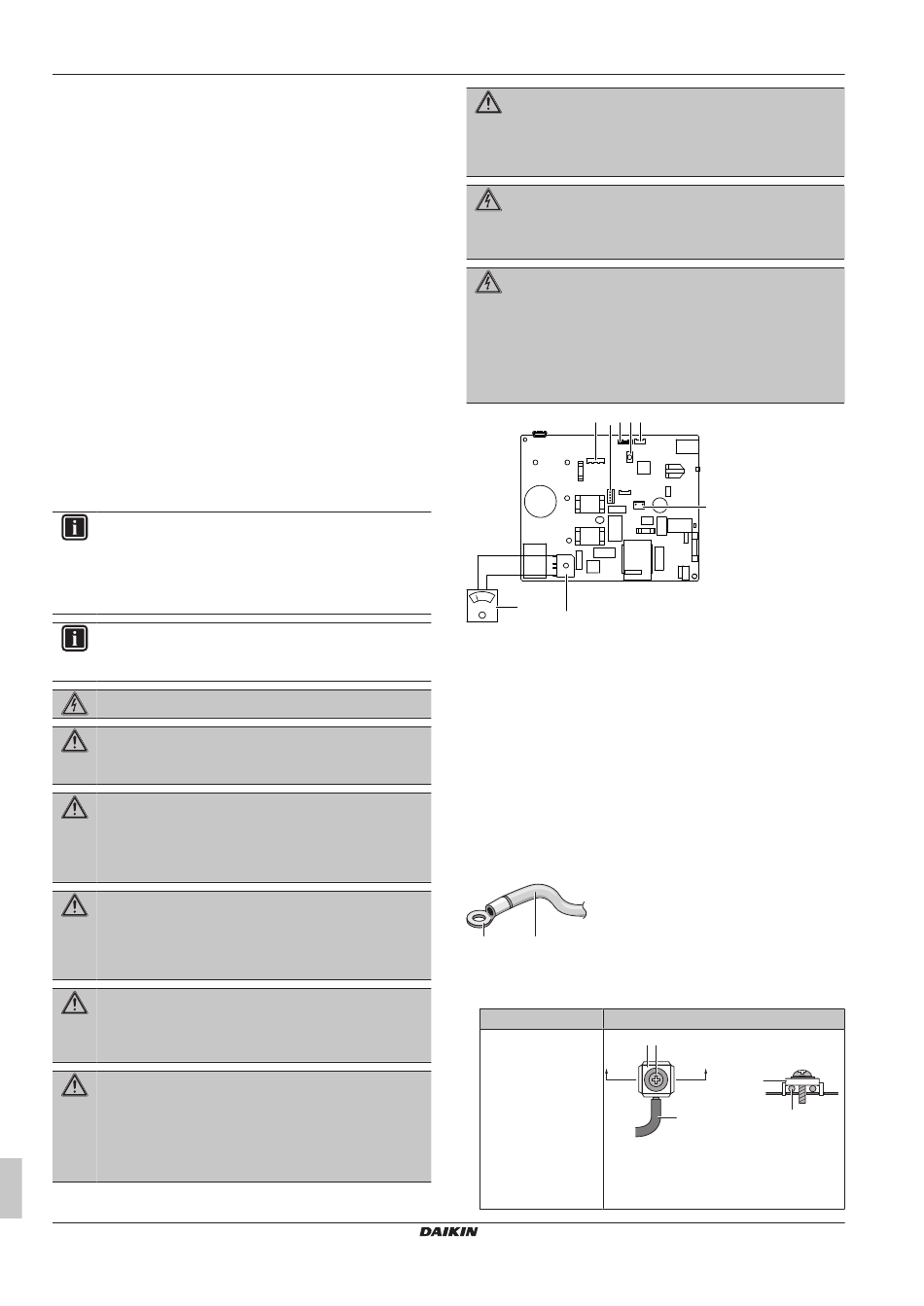

6 Installation
6.7 Anschließen der elektrischen
Leitungen
6.7.1 Über das Anschließen der elektrischen
Leitungen
Vor dem Anschließen der elektrischen Leitungen
Auf Folgendes achten:
▪ Die Kältemittelleitung ist angeschlossen und überprüft
▪ Die Wasserleitung ist angeschlossen
Typischer Ablauf
Zur Herstellung der elektrischen Verkabelung sind üblicherweise die
folgenden Schritte auszuführen:
1 Überzeugen Sie sich,
(Stromversorgungssystem) den elektrischen Spezifikationen der
Einheiten entspricht.
2 Die elektrischen Leitungen an die Außeneinheit anschließen.
3 Die elektrischen Leitungen an die Inneneinheiten anschließen.
4 Die Hauptstromversorgung anschließen.
6.7.2 Sicherheitsvorkehrungen beim
Anschließen von Elektrokabeln
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
INFORMATION
Alle Installationen müssen
gesetzlichen Vorschriften entsprechen.
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
WARNUNG
Verwenden Sie einen allpoligen Abschalter mit einer
Kontakttrennung von mindestens 3 mm der bei einer
Überspannungssituation der Kategorie III die komplette
Trennung gewährleistet.
WARNUNG
Bei Beschädigungen des Stromversorgungskabels MUSS
dieses vom Hersteller, dessen Vertreter oder einer
entsprechend qualifizierten
werden, um Gefährdungsrisiken auszuschließen.
WARNUNG
Die Stromversorgung
anschließen. Es besteht
Brandgefahr.
WARNUNG
▪ Im Inneren des Produkts KEINE vor Ort gekauften
elektrischen Teile verwenden.
▪ Die Stromversorgungsleitung für die Kondensatabfluss-
Pumpe usw. NICHT von der Klemmleiste abzweigen.
Es besteht sonst Stromschlag- oder Brandgefahr.
Referenz für Installateure
20
dass der Netzanschluss
den vor Ort geltenden
Fachkraft ausgewechselt
NICHT an der Inneneinheit
sonst Stromschlag- oder
WARNUNG
Achten Sie darauf, dass sich Verbindungskabel nicht in
unmittelbarer Nähe
Kupferrohren befinden, weil solche Rohre sehr heiß
werden können.
GEFAHR: STROMSCHLAGGEFAHR
Alle elektrischen Teile
werden über den Netzanschluss mit Strom versorgt. Die
Teile NICHT mit bloßen Händen berühren.
GEFAHR: STROMSCHLAGGEFAHR
Unterbrechen Sie die Stromversorgung für mindestens
10 Minuten und messen Sie die Spannung an den
Klemmen der Kondensatoren des Hauptstromkreises oder
an elektrischen Bauteilen, bevor Sie Wartungsarbeiten
durchführen. Die Spannung MUSS unter 50 V DC liegen,
bevor Sie elektrische Bauteile berühren können. Die Lage
der Klemmen entnehmen Sie dem Schaltplan.
c g e d f
DC+
DC-
a
h
a Multimeter (DC-Spannungsbereich)
b S80 – Zuleitung zu Umschalt-Magnetventil
c S70 – Ventilatormotor-Zuleitung
d LED
e S90 – Thermistor-Zuleitung
f S20 – Zuleitung zu Elektronischem Expansionsventil
g S40 – Zuleitung zu thermischem Überlastungsrelais
h DB1 – Dioden-Brücke
6.7.3 Richtlinien zum Anschließen der
elektrischen Leitungen
Bitte auf Folgendes achten:
▪ Wenn Litzenkabel verwendet werden, müssen am Ende der Kabel
runde, gecrimpte Klemme installiert werden. Die runden,
gecrimpten Klemmen bis zum bedeckten Teil auf den Draht
setzen und mit einem geeigneten Werkzeug fixieren.
b a
a Litzenkabel
b Runde, gecrimpte Anschlussklemme
▪ Gehen Sie beim Installieren der Kabel wie folgt vor:
Kabeltyp
Einadriges Kabel
A
a Geringeltes einadriges Kabel
b Schraube
c Flache Unterlegscheibe
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
von nicht-thermoisolierten
(einschließlich Thermistoren)
b
Installationsverfahren
c b
AA´
A´
c
a a
RXTA30N2V1B
R32 Split-Baureihen
4P518023-7E – 2019.04
